ایلیویٹر بٹن پینل: COP، LOP اور درست پرزوں کا انتخاب

ایلیویٹر بٹن پینل صرف منزل منتخب کرنے کی سطح نہیں بلکہ لفٹ کے کنٹرول سسٹم کا نمایاں اور حساس حصہ ہے۔ درست پینل کے انتخاب میں یہ دیکھنا ضروری ہے کہ وہ کیبن کے اندر نصب ہونے والا COP ہے یا ہر فلور پر نصب LOP، اور اس کے بٹن، ڈسپلے، فیس پلیٹ، کنٹرول بورڈ، کیبل اور کنیکٹر موجودہ نظام سے مطابقت رکھتے ہیں یا نہیں۔

پاکستان میں لفٹ کی مرمت، جدید کاری یا اسپیئر پارٹس کی خریداری کے دوران ظاہری شکل کی بنیاد پر پینل منتخب کرنا عام مگر مہنگی غلطی ہو سکتی ہے۔ ایک جیسے نظر آنے والے بٹنوں میں وولٹیج، کانٹیکٹ ٹائپ، لائٹنگ، پن ترتیب، پروٹوکول اور بورڈ انٹرفیس مختلف ہو سکتے ہیں۔ اس لیے خریداری سے پہلے پینل کا مقصد، اصل پارٹ نمبر، وائرنگ تفصیل اور نصب شدہ کنٹرولر کی معلومات اکٹھی کریں۔

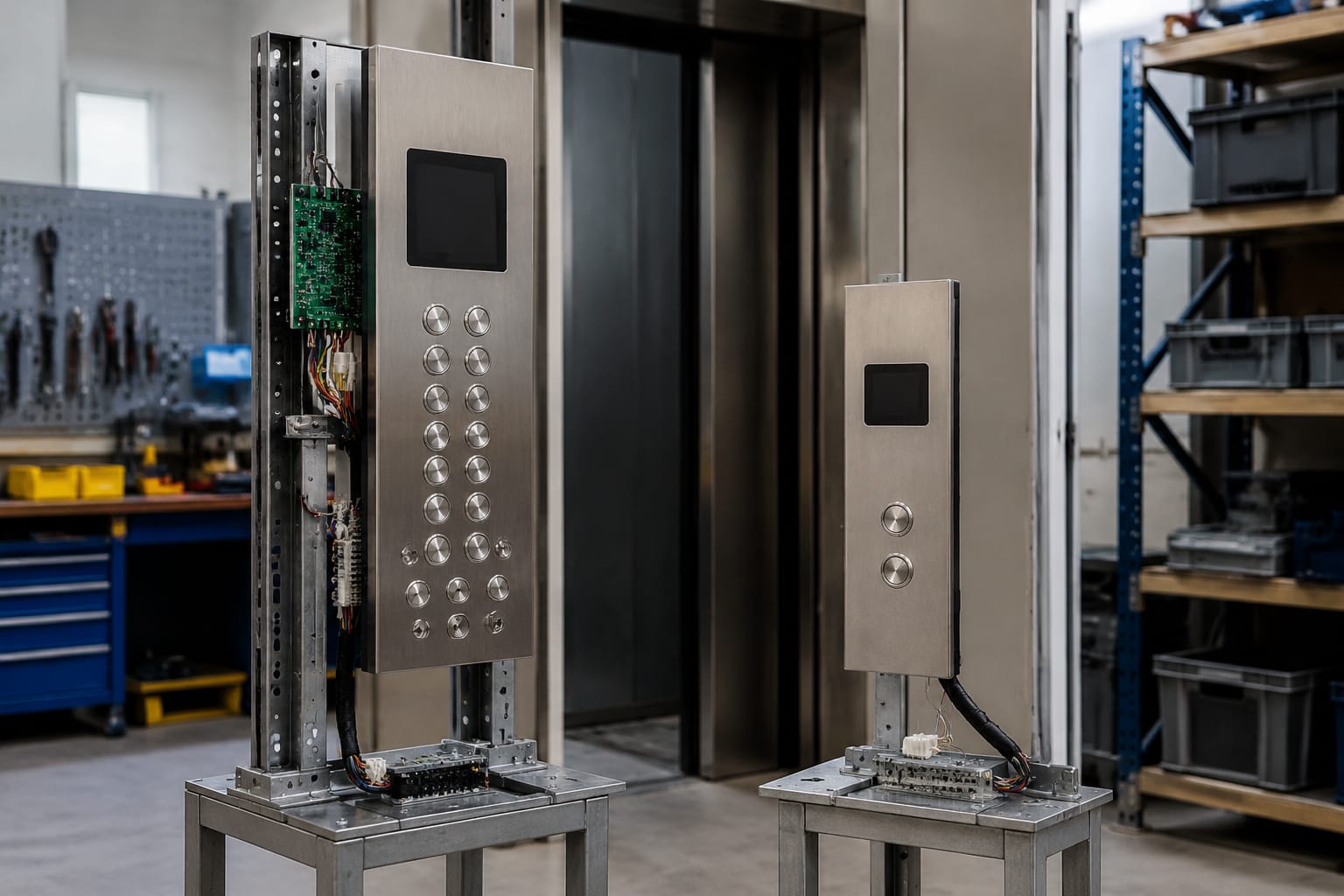

COP اور LOP کی وضاحت

COP سے مراد Car Operating Panel ہے، یعنی ایلیویٹر کیبن کے اندر لگا ہوا آپریٹنگ پینل۔ مسافر اسی سے منزل منتخب کرتے، دروازہ کھولنے یا بند کرنے کے بٹن استعمال کرتے اور الارم یا ایمرجنسی انٹرکام تک رسائی لیتے ہیں۔

LOP سے مراد Landing Operating Panel ہے، جو لفٹ کے دروازے کے باہر فلور یا لینڈنگ پر نصب ہوتا ہے۔ اس کا بنیادی کام آنے یا جانے کی سمت کے لیے کال رجسٹر کرنا ہے۔ سادہ عمارت میں LOP پر اوپر اور نیچے کے تیر ہوتے ہیں، جبکہ کچھ مقامات پر صرف ایک کال بٹن درکار ہوتا ہے۔

COP اور LOP کا کام الگ ہے، لیکن دونوں کا انتخاب مجموعی لفٹ کنٹرول سسٹم کے مطابق ہونا چاہیے۔ مثال کے طور پر کسی COP میں 12 فلور بٹن موجود ہونا کافی نہیں؛ ان بٹنوں کی لیجنڈنگ، روشنی، رابطہ اور کمیونیکیشن بھی درست ہونی چاہیے۔ اسی طرح LOP میں سمت کے تیر کی شکل یا فیس پلیٹ کا سائز درست ہونے کے باوجود، غلط انٹرفیس اسے غیر فعال بنا سکتا ہے۔

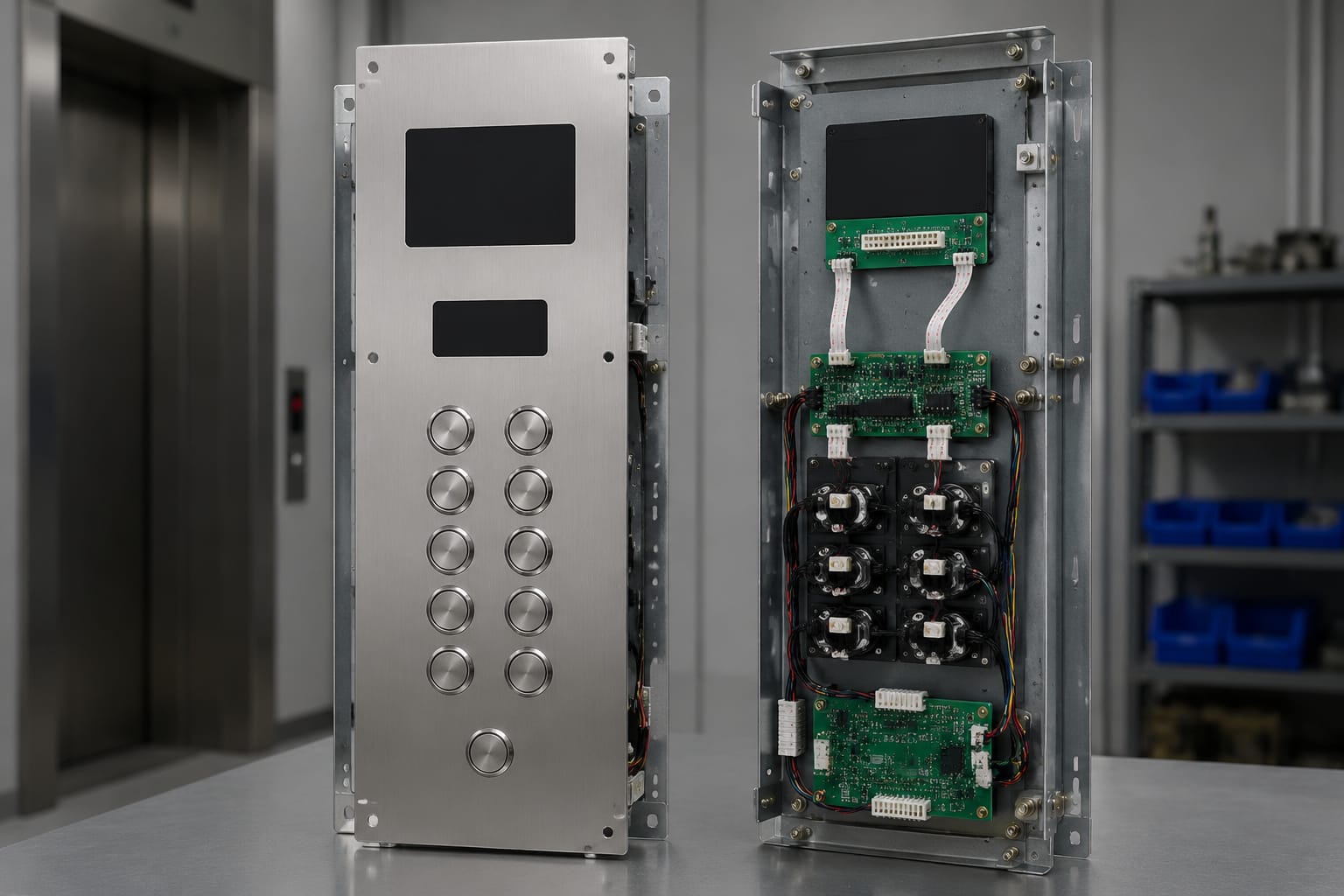

ایلیویٹر بٹن پینل کے اندر موجود پرزے

ایک مکمل elevator button panel عموماً کئی میکینیکل اور الیکٹرانک اجزاء پر مشتمل ہوتا ہے۔ خرابی کی نوعیت پہچاننے سے یہ فیصلہ آسان ہوتا ہے کہ صرف بٹن بدلنا ہے، بورڈ کی مرمت درکار ہے یا پورا پینل تبدیل کرنا مناسب ہے۔

بٹن اسمبلی اور لیجنڈ

بٹن اسمبلی میں سامنے کا کیپ یا لینز، دبانے کا میکانزم، مائیکرو سوئچ یا کانٹیکٹ، روشنی کا ذریعہ، اور تار یا پن کنکشن شامل ہو سکتا ہے۔ منزل نمبر، حرف، تیر، دروازے کی علامت یا گھنٹی کا نشان عموماً لیجنڈ کہلاتا ہے۔

خریداری سے پہلے درج ذیل نکات ملائیں:

• بٹن کی بیرونی شکل: گول، مربع یا مستطیل
• کٹ آؤٹ یا نصب ہونے والے سوراخ کا قطر
• بٹن کے پیچھے دستیاب گہرائی
• لیجنڈ کی زبان، نمبرنگ اور علامتیں
• روشنی کی قسم اور رنگ
• نارمل اوپن، نارمل کلوز یا مخصوص الیکٹرانک آؤٹ پٹ
• بٹن دبانے کا احساس، سفر اور واپسی کی کیفیت

صرف بٹن کی تصویر دیکھ کر آرڈر نہ کریں۔ سامنے کا قطر ایک جیسا ہونے کے باوجود پیچھے کا لاکنگ میکانزم یا کنیکٹر مختلف ہو سکتا ہے۔

ڈسپلے، سمت اشارہ اور گونگ

COP پر ڈسپلے عام طور پر موجودہ فلور، سفر کی سمت، اوورلوڈ، سروس موڈ یا دیگر سسٹم پیغامات دکھاتا ہے۔ LOP پر سمت کا تیر، فلور پوزیشن انڈیکیٹر یا دونوں ہو سکتے ہیں۔ بعض ترتیبوں میں مسافر کو آواز کے ذریعے اطلاع دینے کے لیے گونگ یا وائس اناؤنسمنٹ بھی شامل ہوتی ہے۔

ڈسپلے تبدیل کرتے وقت صرف اسکرین کے طول و عرض نہیں بلکہ یہ امور بھی چیک کریں:

• ڈسپلے کی قسم، مثلاً LCD، LED یا ڈاٹ میٹرکس
• پاور سپلائی اور آپریٹنگ وولٹیج
• ڈیٹا انٹرفیس اور کمیونیکیشن پروٹوکول
• ماؤنٹنگ ہولز اور فرنٹ ونڈو کا سائز
• فلور ناموں، نمبرنگ اور سمت کے اشاروں کی ترتیب
• دن اور رات میں پڑھنے کے لیے مناسب برائٹنس

اگر مسئلہ صرف مدھمی روشنی یا ٹوٹے ہوئے لینز تک محدود ہو تو پورا ڈسپلے تبدیل کرنا ضروری نہیں ہوتا۔ لیکن اگر فلور نمبرز غلط آئیں، ڈسپلے وقفے وقفے سے بند ہو یا بورڈ سے مواصلت ختم ہو تو پاور، کیبل، کنیکٹر اور کنٹرولر سگنل بھی جانچیں۔

فیس پلیٹ، بیک باکس اور نصب کرنے کا سامان

فیس پلیٹ وہ سامنے والی شیٹ ہے جس پر بٹن، ڈسپلے اور نشانات نصب ہوتے ہیں۔ بیک باکس یا کیس پینل کے پیچھے جگہ فراہم کرتا ہے اور اندرونی اجزاء کی حفاظت کرتا ہے۔ سکرو، اسٹڈ، کلپس، گاسکٹ اور ہارنس بھی تنصیب کی قابلِ عملیت پر اثر ڈالتے ہیں۔

فیس پلیٹ کی تبدیلی تب معقول ہے جب اس میں خراشیں، زنگ، ڈینٹ، غلط کٹ آؤٹ یا غیر پیشہ ورانہ سابقہ مرمت موجود ہو۔ مگر اگر نئی فیس پلیٹ میں بٹنوں اور ڈسپلے کی پوزیشن بدل جائے تو پچھلی وائرنگ کی لمبائی اور بورڈ کے کنکشن دوبارہ دیکھنے ہوں گے۔

کنٹرول بورڈ اور وائرنگ ہارنس

پینل بورڈ بٹن ان پٹ، لائٹس، ڈسپلے اور بعض اوقات آڈیو یا ایکسیس کنٹرول سگنلز کو منظم کرتا ہے۔ کچھ روایتی پینلز میں ہر بٹن کی الگ تار کنٹرولر تک جاتی ہے، جبکہ جدید نظام کم تاروں والی بس کمیونیکیشن استعمال کر سکتے ہیں۔

اگر متعدد بٹن ایک ساتھ غیر فعال ہوں، پورے پینل کی روشنی ختم ہو جائے، یا ڈسپلے اور بٹن دونوں جواب نہ دیں تو مسئلہ عموماً ایک بٹن تک محدود نہیں ہوتا۔ اس صورت میں بورڈ پاور، فیوز، کیبل ہارنس، مشترک کنیکٹر اور کنٹرولر کمیونیکیشن کی جانچ زیادہ مفید ہے۔

بٹن اور ڈسپلے کی مناسب ترتیب

پینل کی ترتیب مسافر کی سہولت، عمارت کے استعمال اور کنٹرول سسٹم کی صلاحیت کے مطابق ہونی چاہیے۔ ایک رہائشی عمارت، دفتر، ہسپتال اور مال بردار لفٹ کے COP میں مطلوبہ افعال یکساں نہیں ہوتے۔

عام COP ترتیب

زیادہ تر COP میں یہ عناصر شامل ہوتے ہیں:

• منزل منتخب کرنے کے بٹن
• مین فلور یا گراؤنڈ فلور کی واضح شناخت
• ڈور اوپن اور ڈور کلوز بٹن
• الارم بٹن
• فلور اور سمت ڈسپلے
• ایمرجنسی مواصلاتی آلہ یا انٹرکام کی جگہ
• معائنے یا سروس کے لیے مخصوص کنٹرول، جہاں ڈیزائن میں مطلوب ہو

فلور بٹنوں کی ترتیب ایسی ہونی چاہیے کہ نمبر آسانی سے پڑھے اور استعمال کیے جا سکیں۔ اگر عمارت میں بیسمنٹ، میزانیہ، پوڈیم یا متعدد ٹاور فلور ہوں تو لیجنڈنگ کو اصل منزل ناموں سے بعینہٖ ملائیں۔ غلط لیبل والا بٹن مسافر کے لیے عملی مسئلہ اور مرمت ٹیم کے لیے تشخیصی الجھن پیدا کرتا ہے۔

عام LOP ترتیب

LOP کی ترتیب لفٹ بینک اور فلور کے محل وقوع پر منحصر ہوتی ہے:

• درمیانی فلور پر عموماً اپ اور ڈاؤن دونوں کالیں درکار ہوتی ہیں۔
• سب سے نچلے فلور پر عموماً صرف اپ کال کی ضرورت ہوتی ہے۔
• سب سے اوپر کے فلور پر عموماً صرف ڈاؤن کال کافی ہوتی ہے۔
• ایک سے زیادہ لفٹوں والے گروپ میں ڈسپلے یا لینٹرن مسافر کو تفویض لفٹ اور سفر کی سمت سمجھنے میں مدد دے سکتا ہے۔

دو طرفہ یا سنگل کال LOP کو غلط جگہ استعمال کرنے سے کال رجسٹریشن غیر منطقی ہو سکتی ہے۔ آرڈر سے پہلے ہر مقام کی فلور پلان اور مطلوبہ سمتوں کی فہرست بنائیں۔

فیس پلیٹ کے مواد اور پیمائش

فیس پلیٹ کا مواد صفائی، خراش، سنکنرن، استعمال کی شدت اور مجموعی کیبن ڈیزائن کے لحاظ سے منتخب کیا جاتا ہے۔ عام انتخاب میں سٹین لیس اسٹیل، ہیئر لائن یا برش فنش، آئینہ نما فنش، پینٹ شدہ دھات اور بعض مخصوص ڈیزائنز میں دیگر انجینئرڈ مواد شامل ہو سکتے ہیں۔

سٹین لیس اسٹیل عموماً زیادہ استعمال والی جگہوں کے لیے موزوں سمجھا جاتا ہے، لیکن اس کا درست گریڈ، موٹائی، فنش اور پچھلی طرف کی تقویت سپلائر سے تصدیق طلب ہے۔ بہت پتلی فیس پلیٹ وقت کے ساتھ مڑ سکتی ہے، جبکہ غیر موزوں فنش پر انگلیوں کے نشانات یا خراشیں زیادہ نمایاں ہو سکتی ہیں۔

پیمائش کرتے وقت صرف لمبائی اور چوڑائی کافی نہیں۔ یہ مکمل ریکارڈ لیں:

نیا پینل آرڈر کرنے سے پہلے سامنے اور پیچھے دونوں جانب کی واضح تصاویر، پیمائشوں کے ساتھ، مفید رہتی ہیں۔ مگر تصاویر کو پارٹ نمبر، وائرنگ اور کٹ آؤٹ ڈرائنگ کا متبادل نہ سمجھیں۔

بورڈ، کیبل اور کنیکٹر کی مطابقت

پینل کی مطابقت کا سب سے اہم حصہ اکثر نظر نہیں آتا: بورڈ، کیبل اور کنیکٹر۔ یہی وجہ ہے کہ بظاہر درست پینل تنصیب کے بعد کام نہیں کرتا یا جزوی طور پر کام کرتا ہے۔

کس چیز کا مقابلہ کرنا چاہیے؟

ایک قابلِ اعتماد مطابقت جانچ میں درج ذیل شامل ہونے چاہییں:

1. موجودہ لفٹ کنٹرولر کا برانڈ، ماڈل اور بورڈ شناخت۔
2. COP یا LOP کا اصل پارٹ نمبر، اگر موجود ہو۔
3. کنیکٹر کی پن تعداد، پن ترتیب، کی ہول اور نر/مادہ قسم۔
4. کیبل کورز کی تعداد، رنگ اور دونوں سروں کی لیبلنگ۔
5. پاور وولٹیج، ڈی سی یا اے سی نوعیت، اور قطبیت۔
6. ہر پن یا تار کا فنکشن، مثلاً پاور، کمیونیکیشن، کامن، کال ان پٹ یا لیمپ۔
7. بورڈ کا فرم ویئر، ایڈریسنگ یا پروگرامنگ کی ضرورت، جہاں لاگو ہو۔
8. پینل کے میکینیکل سائز اور دروازے یا کیبن وال کے ساتھ فٹمنٹ۔

مثال کے طور پر 10-پن کنیکٹر ہونے کا مطلب یہ نہیں کہ دو کیبلز ایک دوسرے کی جگہ استعمال ہو سکتی ہیں۔ پنوں کی ترتیب یا ڈیٹا لائن کا کردار بدلنے سے بورڈ کو نقصان، غلط سگنل یا مستقل خرابی پیدا ہو سکتی ہے۔ ضرورت کے مطابق [10-پن COP/LOP کنکشن کیبلز](/products/3300-3600-5500-lop-cop-control-panel-connection-cable-10-pin-core-lift-accessories/) کی تفصیل کو موجودہ کیبل کے پارٹ نمبر اور پن آؤٹ سے ملا کر دیکھیں۔

وائرنگ میں عام غلطیاں

• ایک جیسے کنیکٹر کو برقی طور پر یکساں فرض کر لینا
• تار کے رنگ کو واحد شناخت سمجھنا
• پرانے ہارنس میں کٹی، سخت یا دبی ہوئی تار نظر انداز کرنا
• نئی فیس پلیٹ میں کیبل کے موڑنے کے لیے جگہ نہ چھوڑنا
• پن لگانے سے پہلے وولٹیج یا شارٹ سرکٹ کی جانچ نہ کرنا
• ڈھیلے کنیکٹر کو صرف ٹیپ سے باندھ کر مسئلہ حل سمجھ لینا
• تبدیلی کے بعد بٹن میپنگ اور فلور لیبل کی پڑتال نہ کرنا

اگر مکمل بورڈ یا بٹن انٹرفیس درکار ہو تو [ایلیویٹر کنٹرول پینل بٹن بورڈ اور متعلقہ پرزے](/products/elevator-control-panel-button-board-lift-accessories/) دیکھنے سے دستیاب قسموں کو سمجھنے میں مدد مل سکتی ہے۔ حتمی انتخاب پھر بھی آپ کے موجودہ سسٹم کی شناخت پر ہونا چاہیے۔

رسائی پذیری اور ایمرجنسی کنٹرولز

ایک پینل ایسا ہونا چاہیے جسے مختلف جسمانی صلاحیتوں کے حامل افراد مناسب طور پر استعمال کر سکیں۔ عملی رسائی پذیری میں بٹنوں کی قابلِ فہم ترتیب، ابھری ہوئی شناخت، پڑھنے کے قابل نمبر، مناسب تنصیب کی اونچائی اور واضح بصری یا صوتی اشارے شامل ہو سکتے ہیں۔ قابلِ اطلاق مقامی ضوابط، عمارت کی منظوری کی شرائط اور متعلقہ معیار منصوبے کے مطابق تصدیق کیے جائیں۔

اہم کنٹرولز، جیسے الارم، دروازہ کھولنے کا بٹن اور ایمرجنسی رابطہ، واضح اور قابلِ رسائی ہونے چاہییں۔ تاہم ان کا درست عمل صرف پینل سے ثابت نہیں ہوتا۔ الارم سرکٹ، انٹرکام، بیٹری بیک اپ، کنٹرولر کی ایمرجنسی ترتیب اور ریسکیو طریقہ کار کا فعال ہونا بھی ضروری ہے۔

جدید کاری کے وقت یہ سوالات پوچھیں:

• کیا ابھری ہوئی علامت یا بریل لیبل درکار ہے؟
• کیا فلور پوزیشن کا صوتی اعلان مطلوب ہے؟
• کیا ڈور اوپن بٹن اور الارم بٹن نمایاں طور پر الگ پہچانے جاتے ہیں؟
• کیا نصب شدہ اونچائی اور پینل کی جگہ عمارت کی ضروریات کے مطابق ہے؟
• کیا ایمرجنسی مواصلاتی نظام کو نئی COP ترتیب کے ساتھ دوبارہ ٹیسٹ کیا گیا ہے؟

صرف ظاہری طور پر جدید پینل لگانا رسائی یا ایمرجنسی کارکردگی کی تکمیل نہیں سمجھا جانا چاہیے۔

کسٹمائزیشن اور جدید کاری کے اختیارات

پینل جدید کاری کا مقصد صرف پرانے بٹن بدلنا نہیں، بلکہ استعمال، قابلِ اعتماد کارکردگی اور دستیابی کے مسائل کو حل کرنا ہونا چاہیے۔ ایک اچھی جدید کاری پہلے موجودہ مسئلے کی وضاحت کرتی ہے، پھر ایسی ترتیب منتخب کرتی ہے جو کنٹرولر اور عمارت کی عملی ضرورت کے مطابق ہو۔

ممکنہ تبدیلیاں یہ ہو سکتی ہیں:

• خستہ یا ٹوٹے ہوئے بٹنوں کی یکساں نئی بٹن سیریز سے تبدیلی
• کمزور ڈسپلے کی زیادہ واضح انڈیکیٹر سے تبدیلی
• خراش زدہ فیس پلیٹ کی نئی فنش یا درست کٹ آؤٹ کے ساتھ تبدیلی
• پرانے انفرادی وائرنگ سسٹم کے لیے بہتر ہارنس اور لیبلنگ
• کارڈ، کی سوئچ یا دیگر مجاز رسائی کنٹرول کے لیے بٹن پوزیشن کی تیاری
• مخصوص فلور یا سروس فنکشن کے لیے کی سوئچ یا کورڈ بٹن
• منزل اور سمت کی بہتر بصری اطلاع کے لیے لینڈنگ ڈسپلے

LCD پر مبنی لینڈنگ اشاروں یا کال پینل کی جانچ کرتے وقت [آؤٹ باؤنڈ کال LCD پینل](/products/outbound-call-lcd-panel-step-system-elevator-parts/) جیسی مصنوعات سے مطلوبہ فنکشن سمجھا جا سکتا ہے، مگر برانڈ، پروٹوکول، ماؤنٹنگ اور وائرنگ کی مطابقت الگ سے تصدیق کرنا لازم ہے۔

مکمل تبدیلی یا جزوی مرمت؟

جزوی مرمت تب مناسب ہو سکتی ہے جب خرابی ایک یا چند بٹن، لینز، لیمپ یا کنیکٹر تک محدود ہو اور باقی پینل کی حالت اچھی ہو۔ مکمل تبدیلی زیادہ موزوں ہو سکتی ہے جب:

• مختلف حصوں کی بار بار خرابی ہو رہی ہو
• فیس پلیٹ، بیک باکس اور بٹن سب گھسے ہوئے ہوں
• پرزوں کی شناخت یا مسلسل فراہمی مشکل ہو
• موجودہ ترتیب رسائی یا استعمال کی ضرورت پوری نہ کرتی ہو
• جدید کنٹرولر کے ساتھ مناسب انٹرفیس درکار ہو

جزوی اور مکمل دونوں راستوں میں یہ سمجھنا اہم ہے کہ نیا حصہ موجودہ کنٹرولر کو تبدیل نہیں کرتا۔ بعض جدید کاری منصوبوں میں پینل، انٹرفیس بورڈ، ہارنس اور پروگرامنگ کو ایک ساتھ منصوبہ بند کرنا پڑتا ہے۔

پینل ٹیسٹنگ اور کمیشننگ

تنصیب کے بعد پینل کی جانچ ہر بٹن کو دبا کر ختم نہیں ہوتی۔ کمیشننگ کا مقصد یہ ثابت کرنا ہے کہ COP، LOP، کنٹرولر اور ایمرجنسی افعال درست، محفوظ اور قابلِ فہم انداز میں مل کر کام کر رہے ہیں۔

عملی ٹیسٹ چیک لسٹ

• ہر COP فلور بٹن صحیح منزل رجسٹر کرتا ہے۔
• ہر LOP کال بٹن مناسب سمت میں کال بھیجتا ہے۔
• منتخب بٹن کی روشنی، رجسٹریشن اور منسوخی درست کام کرتی ہے۔
• ڈسپلے پر فلور اور سمت درست دکھائی دیتی ہے۔
• ڈور اوپن اور ڈور کلوز بٹن متوقع طور پر کام کرتے ہیں۔
• الارم اور ایمرجنسی کمیونیکیشن کی جانچ منظور شدہ طریقہ کار کے مطابق ہوتی ہے۔
• بٹن کیپ، پلیٹ یا ڈسپلے میں ڈھیلا پن نہیں ہوتا۔
• کیبلز دروازے، پینل کور یا تیز دھاتی کناروں سے نہیں رگڑتیں۔
• ہر کنیکٹر مکمل طور پر لاک اور لیبل شدہ ہوتا ہے۔
• ایمرجنسی پاور یا متعلقہ حالت میں ضروری اشارے اور رابطہ افعال کی جانچ ہوتی ہے۔
• پینل کور بند کرنے کے بعد کوئی تار دبی، کٹی یا کھنچی ہوئی نہیں رہتی۔

کمیشننگ صرف تربیت یافتہ اور مجاز تکنیکی عملے کو کرنا چاہیے، خاص طور پر جب کام کنٹرولر، شافٹ وائرنگ، سفر کرتی کیبل، دروازوں یا ایمرجنسی سرکٹس سے متعلق ہو۔ بجلی منقطع کرنے، لاک آؤٹ اور سائٹ کے حفاظتی طریقہ کار کو نظر انداز کرنا نقصان یا حادثے کا سبب بن سکتا ہے۔

خریداری سے پہلے مختصر فیصلہ سازی

صحیح ایلیویٹر بٹن پینل منتخب کرنے کے لیے یہ معلومات ایک شیٹ پر جمع کریں:

• COP یا LOP اور تنصیب کا مقام
• لفٹ کنٹرولر کا برانڈ اور ماڈل
• پرانے پینل، بورڈ، بٹن اور کیبل کے پارٹ نمبر
• سامنے اور پیچھے کی تصاویر
• مکمل پیمائش اور کٹ آؤٹ تفصیل
• بٹنوں، فلورز، سمتوں اور خاص افعال کی فہرست
• کنیکٹر کی تصاویر، پن تعداد اور پن آؤٹ
• مطلوبہ فیس پلیٹ مواد اور فنش
• رسائی پذیری اور ایمرجنسی کنٹرول کی ضروریات
• تنصیب کے بعد درکار ٹیسٹ اور پروگرامنگ کی ذمہ داری
