ایلیویٹر کنٹرول پینل: پرزے، فالٹس اور درست تبدیلی

ایلیویٹر کنٹرول پینل لفٹ کا فیصلہ ساز حصہ ہے۔ یہ منزل کے احکامات، دروازوں کی حالت، موٹر کی حرکت، حفاظتی رابطوں اور الارم یا انٹرکام جیسے سگنلز کو پڑھ کر لفٹ کو محفوظ ترتیب سے چلاتا ہے۔ اس لیے پینل میں خرابی کا مطلب ہمیشہ ایک خراب بورڈ نہیں ہوتا؛ بجلی کی سپلائی، ڈھیلا کنیکٹر، دروازے کا انٹرلاک، سیفٹی چین یا فیلڈ وائرنگ بھی وہی علامات پیدا کر سکتے ہیں۔

کسی بورڈ یا پورا پینل تبدیل کرنے سے پہلے خرابی کی حد متعین کریں، اصل پارٹ نمبر اور سافٹ ویئر یا پیرامیٹر سیٹ اپ کی تصدیق کریں، پھر مشینی اور حفاظتی افعال کی کمیشننگ کریں۔ یہی طریقہ غیر ضروری خریداری، طویل ڈاؤن ٹائم اور غیر محفوظ آپریشن سے بچاتا ہے۔

ایلیویٹر کنٹرول پینل کیا کرتا ہے؟

ایلیویٹر کنٹرول پینل کو عموماً کنٹرولر، کنٹرول کیبنٹ یا لفٹ کنٹرول پینل بھی کہا جاتا ہے۔ یہ مشین روم یا کنٹرول اسپیس میں نصب ہو سکتا ہے اور لفٹ کے مختلف حصوں کے درمیان رابطہ قائم رکھتا ہے۔ جدید نظاموں میں ایک مرکزی مائیکرو پروسیسر بورڈ عموماً منطق سنبھالتا ہے، جبکہ پاور اور سیفٹی سرکٹس الگ اجزا پر مشتمل ہوتے ہیں۔

پینل کے اہم کام یہ ہیں:

کار اور ہال سے آنے والی کالز رجسٹر کرنا اور مناسب منزل کا انتخاب کرنا۔
لفٹ کی سمت، رفتار، لیولنگ اور رکنے کی ترتیب کنٹرول کرنا۔
دروازہ کھولنے، بند کرنے اور دروازے کی حفاظتی حالت کی نگرانی کرنا۔
سیفٹی چین، لِمٹ سوئچ، گورنر، پِٹ سوئچ اور دوسرے حفاظتی ان پٹس کی نگرانی کرنا۔
موٹر کنٹرول، بریک اور کانٹیکٹرز کے لیے آؤٹ پٹس فراہم کرنا۔
خرابی کوڈ، ایونٹ لاگ اور تشخیصی معلومات دکھانا یا محفوظ کرنا۔
کار ڈسپلے، انڈیکیٹر، انٹرکام، ایمرجنسی الارم اور بعض صورتوں میں ریموٹ مانیٹرنگ سے رابطہ رکھنا۔

یہ سمجھنا ضروری ہے کہ ہر پینل کا ڈیزائن ایک جیسا نہیں ہوتا۔ ہائیڈرولک، گیئرڈ ٹریکشن، گیئرلیس، سنگل کار اور گروپ کنٹرول لفٹوں کی وائرنگ، ڈرائیو انٹرفیس اور پیرامیٹرز نمایاں طور پر مختلف ہو سکتے ہیں۔

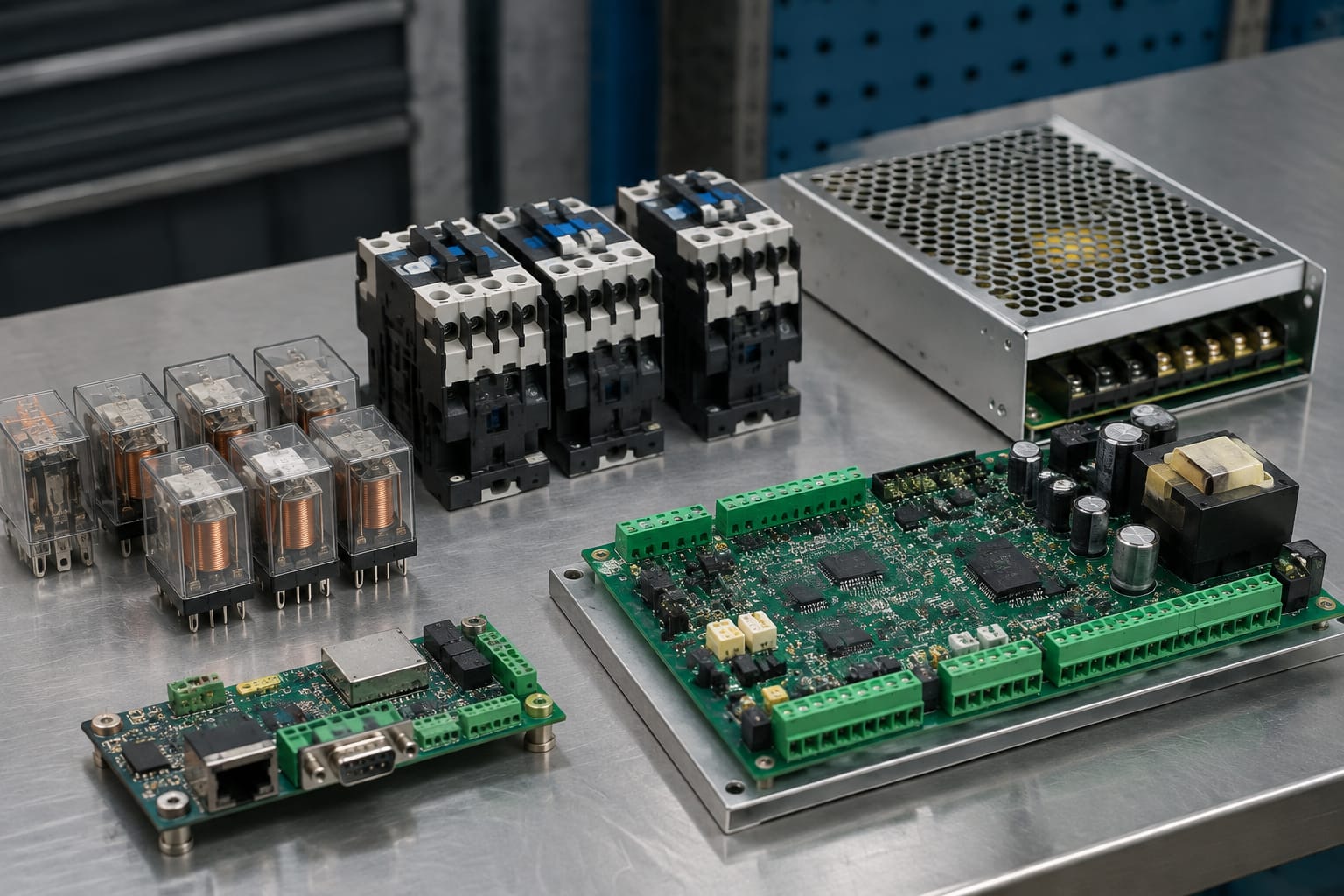

مرکزی بورڈز اور پاور کے اجزا

ایلیویٹر کنٹرول پینل: پرزے، فالٹس اور درست تبدیلی

مرکزی کنٹرولر یا مدربورڈ

مرکزی کنٹرولر پینل کا منطقی مرکز ہوتا ہے۔ یہ ان پٹ سگنلز لیتا، حفاظتی شرطیں چیک کرتا اور ریلے، ڈرائیو یا کمیونیکیشن آؤٹ پٹس کو حکم دیتا ہے۔ بعض بورڈز میں ڈسپلے، سروس ٹول یا مخصوص کنیکٹر کے ذریعے فالٹ کوڈ اور پیرامیٹرز دیکھے جا سکتے ہیں۔

مدربورڈ کی تبدیلی میں صرف جسمانی شکل یا کنیکٹرز کافی معیار نہیں ہیں۔ پارٹ نمبر، ہارڈ ویئر ریویژن، فرم ویئر، لفٹ کی کنفیگریشن، رفتار، فلور گنتی اور دروازہ آپریٹر انٹرفیس بھی ملنا چاہیے۔ مختلف کنٹرولرز کے لیے ایلیویٹر کنٹرول مدربورڈز اور لوازمات دیکھتے وقت اصل بورڈ کی واضح تصاویر اور لیبل کو حوالہ بنائیں۔

پاور سپلائی اور ریکٹیفائر

کنٹرول سرکٹس کو عموماً کم وولٹیج DC سپلائی درکار ہوتی ہے، جبکہ مین سپلائی موٹر یا ڈرائیو کے لیے آتی ہے۔ پاور سپلائی یونٹ، فیوز، ٹرانسفارمر، ریکٹیفائر اور فلٹرنگ اجزا مستحکم کنٹرول وولٹیج مہیا کرتے ہیں۔

کمزور یا غیر مستحکم سپلائی کے ممکنہ آثار میں شامل ہیں:

پینل کا بار بار ری بوٹ ہونا۔
ڈسپلے یا انڈیکیٹر کا بجھنا یا جھلمِلانا۔
متعدد بے ربط فالٹ کوڈ۔
کال لینے کے بعد کنٹرولر کا منطق کھو دینا۔
لوڈ یا دروازہ چلنے پر سسٹم کا ٹرپ ہونا۔

صرف وولٹیج موجود ہونا کافی نہیں۔ مجاز ٹیکنیشن کو لوڈ کے تحت وولٹیج، پولیریٹی، فیوز کی ریٹنگ، ارتھنگ اور کنیکٹر کی حالت بھی جانچنی چاہیے۔ زندہ پینل میں پیمائش برقی خطرہ رکھتی ہے، اس لیے غیر تربیت یافتہ شخص کو یہ کام نہیں کرنا چاہیے۔

ڈرائیو انٹرفیس اور موٹر کنٹرول

جدید لفٹ میں VVVF ڈرائیو عموماً رفتار اور موٹر ٹارک کنٹرول کرتی ہے، جبکہ کنٹرولر اس کے ساتھ رن، ڈائریکشن، فالٹ اور اسٹیٹس سگنلز کے ذریعے بات کرتا ہے۔ پرانے نظام میں کانٹیکٹر پر مبنی موٹر کنٹرول زیادہ نمایاں ہو سکتا ہے۔

کنٹرولر کو اس لیے خراب نہ سمجھیں کہ کار حرکت نہیں کر رہی۔ پہلے یہ واضح کریں کہ ڈرائیو تیار حالت میں ہے یا نہیں، ڈرائیو فالٹ کوڈ کیا ہے، بریک سرکٹ فعال ہے یا نہیں، اور موٹر پاور سرکٹ میں خرابی تو موجود نہیں۔

ریلے، کانٹیکٹرز اور سیفٹی سرکٹس

ریلے چھوٹے کنٹرول سگنل سے سرکٹ تبدیل کرتے ہیں، جبکہ کانٹیکٹر نسبتاً زیادہ پاور والے سرکٹس، خصوصاً موٹر یا بریک سرکٹس، کو سوئچ کر سکتے ہیں۔ ان کے معاون رابطے کنٹرولر کو حقیقی حالت کا فیڈ بیک بھی دیتے ہیں۔

سیفٹی سرکٹ عموماً سلسلہ وار رابطوں پر مشتمل ہوتا ہے۔ کسی دروازے کا انٹرلاک، کار ٹاپ اسٹاپ سوئچ، پِٹ اسٹاپ، گورنر یا دیگر حفاظتی رابطہ کھلنے پر لفٹ کا چلنا رک جاتا ہے۔ اس کا مقصد خرابی کو بائی پاس کرنا نہیں بلکہ غیر محفوظ حالت میں حرکت روکنا ہے۔

ریلے اور کانٹیکٹر کی خرابی کی نشانیاں

علامت	ممکنہ وجہ	تبدیلی سے پہلے کیا دیکھیں
ریلے کی آواز آتی ہے مگر آؤٹ پٹ نہیں	جلے یا گھسے ہوئے رابطے، ڈھیلی وائرنگ	کوائل وولٹیج، رابطے کی حالت، لوڈ سرکٹ
کانٹیکٹر چپک جاتا ہے یا چھوڑتا نہیں	ویلڈ شدہ رابطے، کمزور کوائل، مکینیکل رکاوٹ	مین سپلائی الگ کر کے رابطوں اور معاون فیڈ بیک کی جانچ
لفٹ صرف دروازہ بند ہونے پر نہیں چلتی	ڈور لاک یا سیفٹی چین کھلی	ہر سیفٹی ان پٹ، انٹرلاک اور وائرنگ کی تسلسل جانچ
بے ترتیب ٹرپ	وائبریشن، نمی، ڈھیلا ٹرمینل یا سپلائی مسئلہ	ٹرمینل ٹارک، کنٹرول وولٹیج، متاثرہ کیبل

سیفٹی چین کے کسی حصے کو جمپر لگانا یا مستقل بائی پاس کرنا قابل قبول مرمت نہیں ہے۔ اس سے عارضی طور پر لفٹ چل بھی جائے تو تحفظ کا بنیادی نظام ختم ہو سکتا ہے اور اصل خرابی پوشیدہ رہتی ہے۔

کمیونیکیشن اور وائس بورڈز

کمیونیکیشن بورڈز کار آپریٹنگ پینل، ہال اسٹیشن، فلور ڈسپلے، گروپ کنٹرول یا ریموٹ انٹرفیس کے درمیان ڈیٹا منتقل کرتے ہیں۔ وائس بورڈ منزل کے اعلان، دروازے کی حالت یا دیگر صوتی پیغامات کے لیے استعمال ہو سکتا ہے۔ بعض نظاموں میں یہ الگ ماڈیول ہے اور بعض میں مرکزی بورڈ کے ساتھ مربوط ہوتا ہے۔

وائس بورڈ کی خرابی عموماً لفٹ کی حرکت نہیں روکتی، لیکن اسے معمولی سمجھ کر نظرانداز بھی نہیں کرنا چاہیے، خاص طور پر جب ایمرجنسی کمیونیکیشن یا قابل رسائی آپریشن متاثر ہو رہا ہو۔ آواز نہ آنے کی صورت میں پہلے اسپیکر، پاور، والیوم سیٹنگ، ہارنس اور کنٹرول سگنل الگ الگ چیک کریں۔ VCA-11-QD وائس بورڈ جیسے مخصوص پارٹ کی خریداری سے قبل ماڈل نمبر، کنیکٹر اور مطلوبہ آواز یا کنفیگریشن کی مطابقت لازمی ہے۔

کنٹرول پینل میں عام خرابی کی علامات

فالٹ کوڈ مفید آغاز ہے، حتمی تشخیص نہیں۔ ایک ہی کوڈ مختلف حالات میں مختلف سبب کی طرف اشارہ کر سکتا ہے، اس لیے سروس مینوئل اور اصل وائرنگ ڈایاگرام کو ترجیح دیں۔

عام علامات اور ان کی ممکنہ سمت یہ ہے:

پینل بالکل بند ہے: مین آئسولیٹر، فیوز، کنٹرول پاور سپلائی، ٹرانسفارمر یا وائرنگ دیکھیں۔
کار کسی کال کا جواب نہیں دیتی: انسپیکشن موڈ، فائر یا ایمرجنسی موڈ، سیفٹی چین، ڈور زون اور کمیونیکیشن بس چیک کریں۔
لفٹ دروازہ بند کر کے فوراً کھول دیتی ہے: ڈور لاک، فوٹو سیل، ڈور آپریٹر، ایج سینسر یا بند ہونے کے فیڈ بیک کی جانچ کریں۔
لفٹ ایک منزل پر رک جاتی ہے یا لیول نہیں کرتی: انکوڈر، پوزیشن سینسر، ڈور زون، ڈرائیو انٹرفیس اور میکینیکل حالت دیکھیں۔
صرف کچھ منزلوں کی کالز کام نہیں کرتیں: متعلقہ بٹن، ہال اسٹیشن، کار پینل ہارنس، بس لائن یا ان پٹ میپنگ دیکھیں۔
پینل وقفے وقفے سے فالٹ دیتا ہے: ڈھیلے کنیکٹر، نمی، خراب ارتھ، برقی شور، گرتی ہوئی سپلائی یا ٹوٹتی کیبل کا امکان دیکھیں۔
دروازے کے افعال خراب ہیں مگر باقی لفٹ ٹھیک ہے: ڈور کنٹرول بورڈ یا ڈور آپریٹر سرکٹ الگ سے جانچیں۔ مخصوص برانڈ یا ماڈل کے لیے Toshiba ڈور کنٹرول پینل لیتے وقت اصل ڈور آپریٹر کے ماڈل سے تصدیق ضروری ہے۔

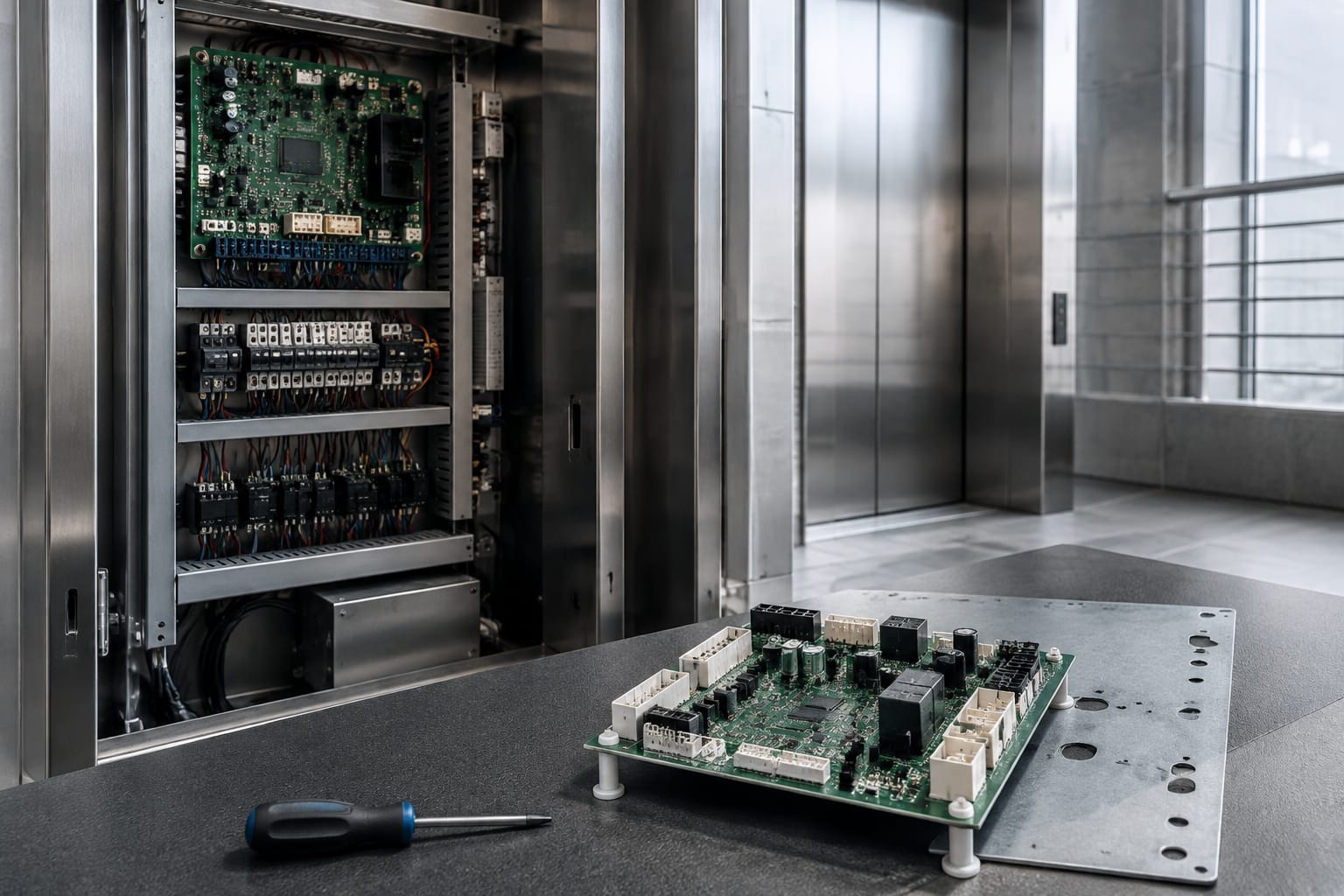

تبدیلی سے پہلے تشخیصی جانچ

بغیر تشخیص بورڈ تبدیل کرنا مہنگا اندازہ ہے۔ درج ذیل ترتیب مسئلے کو پاور، سیفٹی، فیلڈ ڈیوائس، وائرنگ، بورڈ یا کنفیگریشن میں محدود کرنے میں مدد دیتی ہے۔

حفاظت اور ریکارڈ سے آغاز کریں۔ لفٹ کو مجاز طریقے سے سروس حالت میں کریں، فالٹ کوڈ، وقت، کار کی پوزیشن اور حالیہ کام کا ریکارڈ نوٹ کریں۔ بار بار آنے والی اور ایک مرتبہ آنے والی خرابی میں فرق رکھیں۔

نظر سے معائنہ کریں۔ جلے ہوئے نشان، بدبو، پھولا ہوا کیپیسٹر، نمی، زنگ، ڈھیلے ٹرمینل، کٹے ہوئے ہارنس اور غلط لیبلنگ دیکھیں۔ بورڈ کو ہاتھ لگانے سے پہلے مناسب ESD احتیاط اپنائیں۔

پاور اور فیوز کی تصدیق کریں۔ کنٹرولر کے مطلوبہ AC اور DC ان پٹس، فیوز، پولیریٹی اور لوڈ کے تحت وولٹیج کو درست آلات سے چیک کریں۔ غلط سپلائی نیا بورڈ بھی خراب کر سکتی ہے۔

سیفٹی چین کو نقشے کے مطابق ٹریس کریں۔ کنٹرولر کو ملنے والا سیفٹی اسٹیٹس اور اصل فیلڈ رابطوں کی حالت ملائیں۔ صرف ان پٹ LED دیکھ کر نتیجہ نہ نکالیں، کیونکہ درمیان کی وائرنگ بھی متاثر ہو سکتی ہے۔

ان پٹس اور آؤٹ پٹس کا موازنہ کریں۔ دروازہ کھلنے، بند ہونے، کار کال، ہال کال اور لِمٹ سوئچ کی اصل حالت کو پینل کی تشخیصی اسکرین یا LEDs سے ملائیں۔ جس سگنل میں فرق ہو، اسی سرکٹ کو پہلے جانچیں۔

کنیکٹر دوبارہ محفوظ کریں۔ بجلی الگ کرنے کے بعد متعلقہ کنیکٹرز کو ان کے نشان کے مطابق نکالیں، پنوں کی حالت دیکھیں اور درست طور پر لگائیں۔ کسی کنیکٹر کو زبردستی یا غلط رخ میں نہ لگائیں۔

ممکن ہو تو معلوم درست پارٹ سے تصدیق کریں۔ صرف اسی وقت جب مجاز ٹیکنیشن، درست دستاویزات اور کنفیگریشن بیک اپ موجود ہو۔ بورڈ بدلنے کے بعد ہونے والی تبدیلی کو وجہ کا ثبوت نہ سمجھیں؛ مسئلہ ڈھیلے کنیکٹر کے دوبارہ بیٹھنے سے بھی حل ہو سکتا ہے۔

بورڈ اور کنیکٹر کی مطابقت کیسے جانچیں؟

ظاہری مشابہت یا ایک جیسے کنیکٹر کی بنیاد پر بورڈ خریدنا خطرناک ہے۔ ایک ہی سیریز میں بھی مختلف ریویژن، فلور کنفیگریشن، ڈور ٹائپ یا فرم ویئر موجود ہو سکتے ہیں۔ غلط بورڈ سے لفٹ چل نہ پائے، بعض افعال غلط کام کریں، یا غیر متوقع حفاظتی فالٹ آ سکتے ہیں۔

خریداری یا تبدیلی سے پہلے یہ معلومات جمع کریں:

تصدیقی نکتہ	کیوں ضروری ہے
مکمل پارٹ نمبر اور بورڈ ریویژن	ایک ہی نام کے مختلف ورژن برقی یا سافٹ ویئر لحاظ سے مختلف ہو سکتے ہیں
کنٹرولر اور لفٹ کا ماڈل	بورڈ کو اسی پلیٹ فارم کے ساتھ کام کرنا چاہیے
فرم ویئر، پروگرام یا پیرامیٹر سیٹ	فلور گنتی، رفتار، ڈور ٹائمنگ اور آپریشنل منطق متاثر ہوتی ہے
کنیکٹر کی گنتی، پن آؤٹ اور لیبل	جسمانی فٹ ہونے کے باوجود سگنل ترتیب مختلف ہو سکتی ہے
سپلائی وولٹیج اور ان پٹ/آؤٹ پٹ قسم	غلط وولٹیج یا انٹرفیس بورڈ اور فیلڈ ڈیوائس کو نقصان دے سکتا ہے
ڈرائیو اور ڈور آپریٹر انٹرفیس	رن سگنلز، فیڈ بیک، کمیونیکیشن پروٹوکول اور ڈور کنٹرول مطابقت رکھتے ہوں
کار، ہال اور گروپ کمیونیکیشن	بس پروٹوکول، ایڈریس اور ڈسپلے یا کال سسٹم کی سپورٹ جانچیں
کنفیگریشن بیک اپ	تبدیلی کے بعد اصل آپریٹنگ پیرامیٹر بحال کرنے میں مدد ملتی ہے

استعمال شدہ یا مرمت شدہ بورڈ کے لیے یہ بھی واضح کریں کہ آیا وہ خالی ہے، پروگرام شدہ ہے یا مخصوص لفٹ سے نکالا گیا ہے۔ “متبادل” یا “ہم آہنگ” کہلانے والا پارٹ ہمیشہ براہ راست پلگ اینڈ پلے نہیں ہوتا۔

مرمت شدہ یا اپ گریڈ شدہ کنٹرولز کی کمیشننگ

بورڈ کی تبدیلی کے بعد پینل پاور آن ہو جانا کام کی تکمیل نہیں۔ کمیشننگ کا مقصد یہ تصدیق کرنا ہے کہ کنٹرول، حفاظت اور مسافر افعال مطلوبہ ترتیب سے چل رہے ہیں۔ یہ کام مجاز لفٹ ٹیکنیشن کو دستاویزات اور متعلقہ حفاظتی طریقہ کار کے تحت کرنا چاہیے۔

کمیشننگ چیک لسٹ

پرانے بورڈ کی کنفیگریشن، فالٹ لاگ اور وائرنگ لیبل کا ریکارڈ محفوظ کریں۔
درست پیرامیٹرز، فلور ٹیبل، کار شناخت اور ڈور سیٹنگ لوڈ یا پروگرام کریں۔
انسپیکشن اور نارمل آپریشن کی حالتیں الگ الگ جانچیں۔
ہر فلور کی کار اور ہال کال، سفر کی سمت اور منزل ڈسپلے چیک کریں۔
ہر دروازے کے کھلنے، بند ہونے، دوبارہ کھلنے اور لاک فیڈ بیک کی جانچ کریں۔
لیولنگ، ڈور زون، رفتار، بریک اور ڈرائیو فالٹ رابطوں کو تصدیق کریں۔
سیفٹی سرکٹس، اسٹاپ سوئچز اور متعلقہ حفاظتی افعال کو منظور شدہ طریقے سے آزمائیں۔
الارم، انٹرکام، وائس اناؤنسمنٹ اور ایمرجنسی لائٹ جیسے مسافر افعال چیک کریں۔
کئی مکمل سفروں کے بعد فالٹ لاگ دوبارہ دیکھیں اور غیر معمولی واقعات درج کریں۔

کنٹرول جدید کاری میں پرانے کنٹرولر کو نئے پلیٹ فارم سے بدلنا شامل ہو سکتا ہے۔ اس صورت میں صرف کیبنٹ کی جگہ اور وائرنگ کافی نہیں؛ ڈرائیو، انکوڈر، ڈور آپریٹر، کار پینل، ہال فکسچرز، فائر یا ایمرجنسی انٹرفیس اور عمارت کے موجودہ انتظامات کی مطابقت کا سروے ضروری ہے۔ بعض اجزا برقرار رکھنا ممکن ہوتا ہے، مگر یہ ہر لفٹ کے موجودہ سامان پر منحصر ہے۔

عام غلطیاں جن سے بچنا چاہیے

فالٹ کوڈ دیکھ کر فوراً مرکزی بورڈ کو قصوروار ٹھہرانا۔
پارٹ نمبر کے بجائے صرف تصویر، رنگ یا کنیکٹر کی شکل سے آرڈر دینا۔
بورڈ بدلنے سے پہلے پیرامیٹرز اور وائرنگ کی تصاویر محفوظ نہ کرنا۔
سیفٹی چین یا ڈور لاک کو مستقل بائی پاس کرنا۔
جلنے، نمی یا برقی شور کی بنیادی وجہ ختم کیے بغیر نیا بورڈ لگانا۔
مرمت کے بعد صرف خالی کار ٹرپ سے مطمئن ہونا اور مسافر افعال یا فالٹ لاگ نہ چیک کرنا۔
ایک برانڈ کے کنٹرولر کو دوسرے برانڈ کے نظام میں براہ راست قابل تبادلہ سمجھنا۔

اکثر پوچھے جانے والے سوالات

کیا ہر کنٹرول پینل میں ایک ہی قسم کا مدربورڈ لگتا ہے؟

نہیں۔ مدربورڈ کا پارٹ نمبر، ریویژن، فرم ویئر، ان پٹس، آؤٹ پٹس، کمیونیکیشن اور لفٹ کی کنفیگریشن ایک دوسرے سے مطابقت رکھتے ہونے چاہئیں۔ ایک جیسے نظر آنے والے بورڈ بھی مختلف ہو سکتے ہیں۔

کیا خراب بورڈ کی مرمت بہتر ہے یا تبدیلی؟

یہ خرابی، بورڈ کی حالت، دستاویزات، متبادل کی دستیابی اور پروگرامنگ کی ضرورت پر منحصر ہے۔ اگر نقصان پاور سپلائی، کنیکٹر یا قابل شناخت جز تک محدود ہو تو مرمت ممکن ہو سکتی ہے۔ اگر بورڈ غیر معتبر، شدید جلا ہوا یا غیر معاون ہو تو موزوں متبادل یا جدید کاری زیادہ مناسب ہو سکتی ہے۔

پینل بار بار ری بوٹ ہو تو کیا مسئلہ صرف پاور سپلائی ہے؟

پاور سپلائی ایک اہم امکان ہے، مگر واحد وجہ نہیں۔ کمزور کنکشن، ارتھنگ، برقی شور، شارٹ ہوتا فیلڈ ڈیوائس یا خود کنٹرولر کی خرابی بھی ری بوٹ کرا سکتی ہے۔ لوڈ کے تحت پیمائش اور وائرنگ کی جانچ ضروری ہے۔

تبدیلی کے بعد لفٹ کیوں نہیں چلتی؟

ممکنہ وجوہ میں غلط پیرامیٹر، نامکمل سیفٹی چین، ڈور لاک فیڈ بیک، غلط کنیکٹر، ڈرائیو انٹرفیس، انسپیکشن موڈ یا کمیونیکیشن ایڈریس شامل ہیں۔ تشخیص کو نظام وار کریں، اندازے سے کنیکشن تبدیل نہ کریں۔

درست replacement کے لیے پہلے پینل کا مکمل پارٹ نمبر، بورڈ ریویژن، فالٹ کوڈ، واضح تصاویر، کنیکٹر کی تفصیل اور دستیاب کنفیگریشن ریکارڈ جمع کریں۔ Kelevator کثیر برانڈ ایلیویٹر اسپیئر پارٹس B2B امپورٹرز، ڈسٹری بیوٹرز، مینٹیننس کنٹریکٹرز اور OEM خریداروں کو فراہم کرتا ہے؛ کسی مخصوص پارٹ کی جانچ میں یہ معلومات مطابقت کا عملی فیصلہ کرنے میں مدد دیتی ہیں۔
