ایلیویٹر کاؤنٹر ویٹ: پرزے، کام اور حفاظتی جانچ

ایلیویٹر کاؤنٹر ویٹ ٹریکشن لفٹ میں کیبن کے وزن اور اس کے مقررہ بوجھ کے ایک حصے کو متوازن کرتا ہے۔ اس توازن سے موٹر، ٹریکشن مشین، رسیاں اور بریک غیر ضروری محنت سے بچتے ہیں، توانائی کا استعمال بہتر رہتا ہے اور لفٹ کا سفر ہموار ہوتا ہے۔ یہ صرف لوہے یا کاسٹ آئرن کے بلاکس کا ڈھیر نہیں؛ اس میں فریم، فلر ویٹس، گائیڈ شوز، ریلوں سے رہنمائی، رسّی کنکشن اور حفاظتی کلیئرنس سب شامل ہوتے ہیں۔

پاکستان میں مینٹیننس کنٹریکٹر، ماڈرنائزیشن ٹیم یا پرزہ خریدنے والے کے لیے بنیادی اصول یہ ہے کہ کاؤنٹر ویٹ کا کوئی بھی حصہ صرف ظاہری مماثلت پر نہ خریدا جائے۔ لفٹ کی رفتار، ریٹیڈ لوڈ، کار کا مردہ وزن، رسّیوں کی ترتیب، گائیڈ ریل پروفائل، فریم کے ابعاد اور اصل سازندہ کی ڈرائنگ یا مینول کی مطابقت پہلے تصدیق کریں۔

ٹریکشن ایلیویٹر میں کاؤنٹر ویٹ کیوں استعمال ہوتا ہے

ٹریکشن لفٹ میں کار اور کاؤنٹر ویٹ عموماً ایک ہی سسپنشن نظام کے دو سروں پر ہوتے ہیں۔ ٹریکشن شیو گھومتا ہے تو کار ایک سمت اور کاؤنٹر ویٹ مخالف سمت میں حرکت کرتا ہے۔ کاؤنٹر ویٹ کار کے خالی وزن اور اس کے نامزد بوجھ کے ایک متعین حصے کے قریب وزن رکھ کر دونوں اطراف کا فرق کم کرتا ہے۔

یہ انتظام تین عملی فوائد دیتا ہے:

• مشین کو پوری بھری ہوئی کار کا وزن شروع سے آخر تک اکیلے نہیں اٹھانا پڑتا۔
• موٹر اور ڈرائیو پر ٹارک کی طلب کم اور سفر نسبتاً ہموار رہتا ہے۔
• رسّیوں اور ٹریکشن شیو کے درمیان مطلوبہ گرفت برقرار رکھنے میں مدد ملتی ہے۔

اکثر ڈیزائن میں کاؤنٹر ویٹ کو کار کے مردہ وزن کے ساتھ ریٹیڈ لوڈ کے تقریباً 40 سے 50 فیصد کے برابر منتخب کیا جاتا ہے، مگر یہ کوئی آفاقی تبدیلی کا اصول نہیں ہے۔ حقیقی تناسب لفٹ کے ڈیزائن، رفتار، دروازوں، کیبن فنشنگ، سسپنشن ریشو، مشین اور مینوفیکچرر کی ہدایات سے طے ہوتا ہے۔ مثلاً کیبن میں پتھر، شیشہ، اضافی پینل یا نیا دروازہ لگنے سے کار کا مردہ وزن بدل سکتا ہے؛ اس صورت میں پرانے فلر ویٹس کو برقرار رکھنا درست بیلنس کی ضمانت نہیں دیتا۔

غلط وزن کے چند اثرات یہ ہو سکتے ہیں:

• خالی یا بھری کار میں مشین کا غیر معمولی لوڈ
• تیز رفتاری یا سفر کے مختلف حصوں میں جھٹکا
• رسّیوں کی غیر یکساں گھسائی
• ٹریکشن یا لیولنگ سے متعلق شکایات
• توانائی اور ڈرائیو سیٹنگز پر ناموافق اثر

کاؤنٹر ویٹ کا وزن فیلڈ اندازے سے تبدیل کرنے کے بجائے منظور شدہ حساب، لفٹ ڈرائنگ اور متعلقہ حفاظتی طریقہ کار کے تحت طے ہونا چاہیے۔

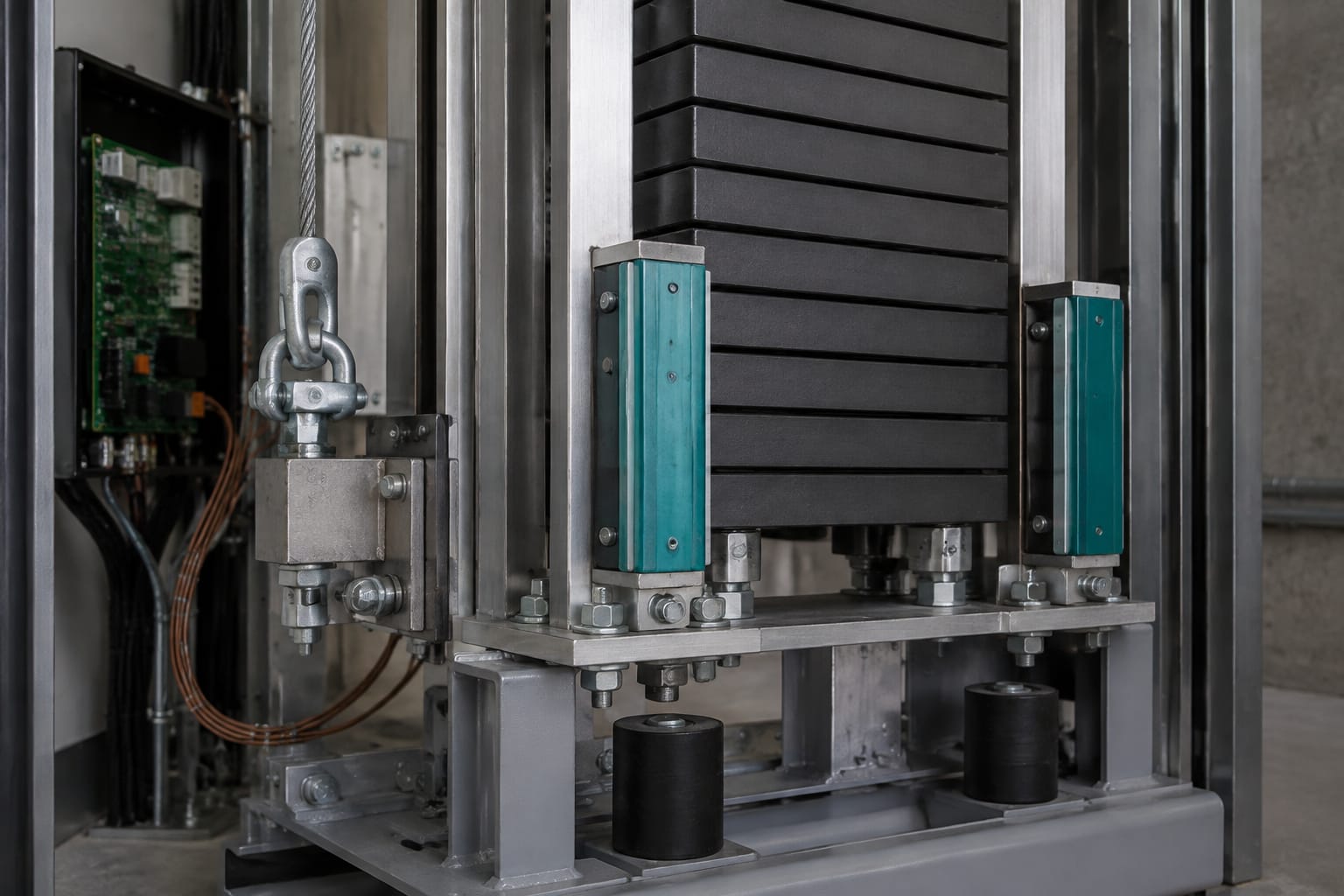

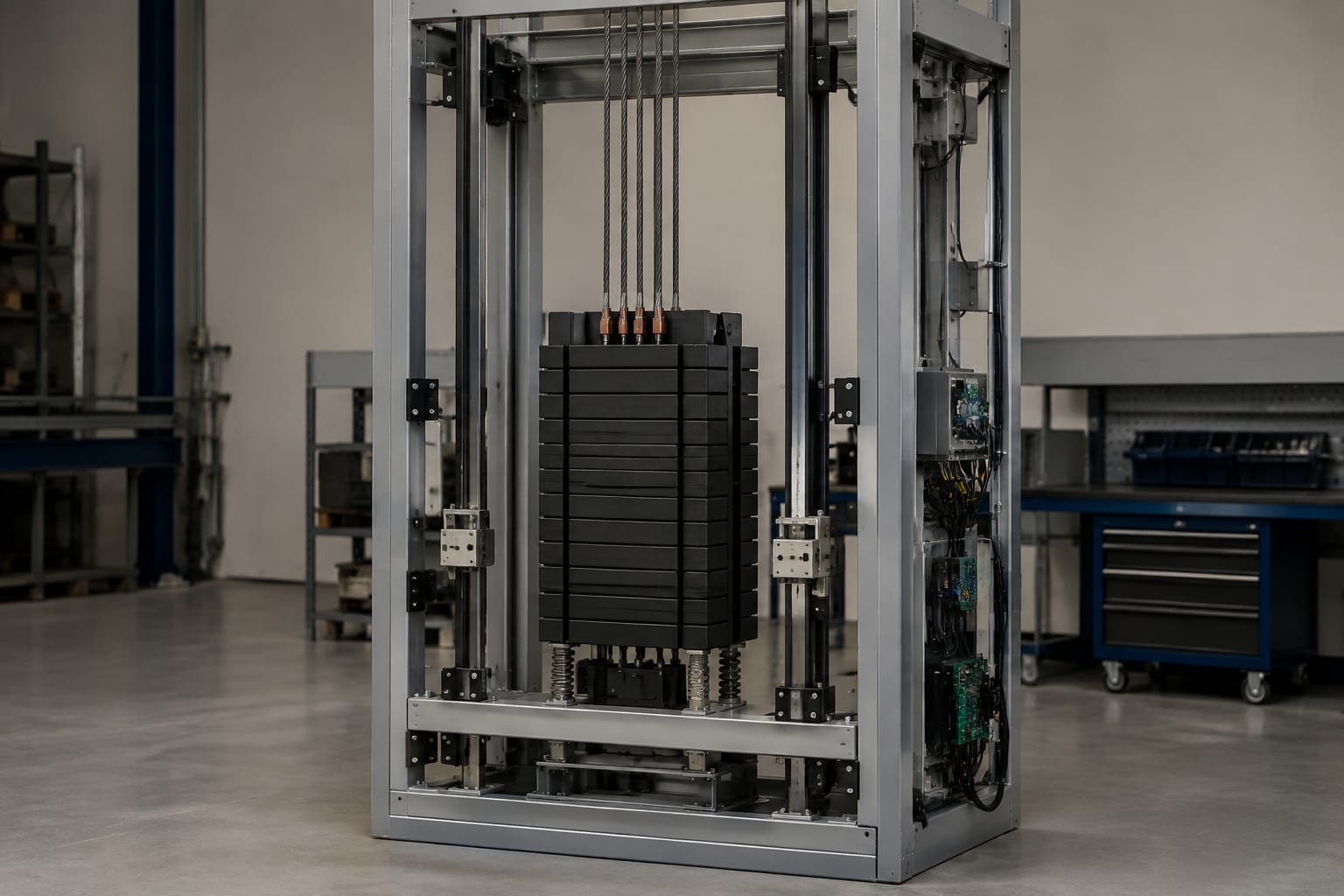

کاؤنٹر ویٹ فریم اور فلر ویٹس

کاؤنٹر ویٹ اسمبلی کا بنیادی ڈھانچہ فریم یا سلیگ ہے۔ یہی اسٹیل فریم فلر ویٹس کو پکڑتا، گائیڈ شوز کو سہارا دیتا اور سسپنشن کنکشن کے ذریعے کاؤنٹر ویٹ کو رسّیوں سے جوڑتا ہے۔ عموماً اس میں اوپری اور نچلی کراس ہیڈ، عمودی ممبرز، ویٹ رکھنے کی جگہ اور ویٹس کو باہر نکلنے سے روکنے کے لیے ریٹیننگ انتظام موجود ہوتا ہے۔

فلر ویٹس وہ انفرادی بلاکس ہیں جن سے مطلوبہ کل وزن حاصل کیا جاتا ہے۔ ان کا مواد اور شکل لفٹ کے ڈیزائن کے مطابق ہو سکتی ہے، مثلاً کاسٹ آئرن، اسٹیل یا منظور شدہ کمپوزٹ بلاکس۔ متبادل ویٹ کے معاملے میں صرف کل کلوگرام دیکھنا کافی نہیں؛ بلاک کی موٹائی، چوڑائی، سوراخ یا ہینڈل کی ترتیب، اسٹیکنگ، فریم کے اندر فٹ اور ریٹیننگ پلیٹ کی مطابقت بھی ضروری ہے۔

عام غلطی یہ ہے کہ نئی کیبن ڈیکوریشن، COP پینل یا دروازہ لگانے کے بعد صرف چند اضافی ویٹس شامل کر دیے جائیں۔ ہر اضافے کا اثر پورے بیلنس پر پڑتا ہے۔ اسی طرح مختلف کثافت کے بلاکس کو یکساں تعداد سمجھ کر استعمال کرنے سے مطلوبہ وزن حاصل نہیں ہوتا۔

فریم میں زنگ یا سطحی رنگ اترنا خودبخود تبدیلی کی وجہ نہیں، مگر گہرا سنکنرن، مڑا ہوا ممبر، کریک، لمبا ہوتا بولٹ ہول، ڈھیلا کراس ممبر یا نقصان زدہ ویٹ ریٹینر فوری تکنیکی توجہ مانگتا ہے۔ کسی بھی ویلڈنگ یا فریم ترمیم سے قبل اصل ڈیزائن اور منظور شدہ مرمت طریقہ دیکھا جانا چاہیے، کیونکہ یہ اسمبلی حرکت کے دوران مسلسل بوجھ برداشت کرتی ہے۔

گائیڈ شوز اور گائیڈ ریلز کی رہنمائی

کاؤنٹر ویٹ گائیڈ شوز کے ذریعے اپنی مخصوص گائیڈ ریلز پر سیدھا چلتا ہے۔ ان شوز کا مقصد فریم کو ریل کے ساتھ قابو میں رکھنا ہے تاکہ وہ ڈولے نہیں، ریل سے الگ نہ ہو اور کار کے سفر کے متوازی محفوظ راستے میں رہے۔ عام طور پر سلائیڈنگ شوز میں بوٹ یا لائننگ ہوتی ہے، جبکہ بعض ڈیزائن رولر گائیڈ استعمال کرتے ہیں۔

گائیڈ شوز اور ریلوں میں ناموزوں فٹ کے نتائج واضح ہو سکتے ہیں: ریل سے رگڑ کی آواز، بوٹ لائننگ کا تیزی سے گھسنا، کاؤنٹر ویٹ کا ہلنا، دھات کی براد یا غیر معمولی نشان۔ لیکن ہر شور کی وجہ صرف گائیڈ شو نہیں ہوتی؛ ریل کی سیدھ، جوائنٹ، بریکٹ، فریم کی ساخت اور شافٹ میں بیرونی رکاوٹ بھی جانچنی چاہیے۔

بوٹ یا لائننگ بدلتے وقت یہ معلومات اکٹھی کریں:

• گائیڈ ریل کی ہیڈ چوڑائی اور پروفائل
• بوٹ کی بیرونی شکل اور فکسنگ ہولز کا فاصلہ
• دائیں، بائیں، اوپر یا نیچے کی مخصوص پوزیشن
• لائننگ کا مواد اور مطلوبہ کلیئرنس
• لفٹ برانڈ، ماڈل اور موجودہ پرزے کا پارٹ نمبر
• شافٹ میں موجود ریل کی حالت اور بوٹ کے گھسنے کا انداز

مثال کے طور پر، [کاؤنٹر ویٹ ہولو ریل W بوٹ ٹو بوٹ لائننگ](/products/counterweight-hollow-rail-w-boot-toe-boot-lining-lift-parts-elevator-accessories/) جیسے پرزے کو صرف نام کی بنیاد پر منتخب نہ کریں؛ اس کا ماپ، فکسنگ اور متعلقہ ہولو ریل اسمبلی سے فٹ ہونا ضروری ہے۔ اسی طرح [M ٹائپ بوٹ لائننگ والے کاؤنٹر ویٹ ریل پرزے](/products/counterweight-hollow-rail-w-m-type-boot-lining-lift-accessories-elevator-spare-parts/) کی شکل مختلف گائیڈ شو ڈیزائن کی طرف اشارہ کر سکتی ہے، اس لیے فوٹو کے ساتھ تکنیکی ابعاد بھی ملائیں۔

ریل کی سطح صاف، مناسب طور پر سیدھی اور جوائنٹس پر بے جا ابھار سے پاک ہونی چاہیے۔ گائیڈ شوز پر غیر منظور شدہ چکنائی یا ضرورت سے زیادہ لبریکیشن لگانا بھی مناسب نہیں، کیونکہ مطلوبہ طریقہ شو اور ریل کے ڈیزائن پر منحصر ہے۔ سازندہ کے مینول کی ہدایات کو ترجیح دیں۔

کمپنسیشن اور سسپنشن کنکشن

سسپنشن کنکشن وہ حصہ ہے جو کاؤنٹر ویٹ فریم کو سسپنشن رسّیوں، بیلٹ یا متعلقہ ہچ پلیٹ سے جوڑتا ہے۔ اس میں شیکل، پن، ہچ پلیٹ، رسّی ساکٹ، فاسٹنر اور کبھی مساوی بوجھ تقسیم کرنے والے اجزا شامل ہو سکتے ہیں۔ یہ کنکشن پورے کاؤنٹر ویٹ کا معلق بوجھ لیتا ہے، اس لیے معمولی تبدیلی بھی اہم ہے۔

زیادہ سفر والی لفٹوں میں کمپنسیشن چین یا رسّی استعمال ہو سکتی ہے۔ اس کا مقصد کار اور کاؤنٹر ویٹ کے درمیان لٹکتی سسپنشن رسّیوں کے وزن میں آنے والے فرق کو کم کرنا ہے۔ جیسے کار اوپر یا نیچے جاتی ہے، رسّیوں کی لٹکی ہوئی لمبائی دونوں جانب بدلتی ہے۔ کمپنسیشن نظام اس تبدیلی کو ڈرائیو اور ٹریکشن پر حد سے زیادہ اثر انداز ہونے سے روکتا ہے۔

معائنے میں درج ذیل امور شامل کریں:

• رسّیوں یا بیلٹ کی درست گروونگ اور یکساں تناؤ
• ہچ پلیٹ، پن اور شیکل میں کریک، گھسائی یا ڈھیلا پن
• کاٹر پن، لاک نٹ یا دیگر مثبت لاکنگ کی موجودگی
• کمپنسیٹنگ چین کے لنکس، گائیڈنگ اور اینڈ کنکشن
• رسّیوں کا کسی تیز کنارے، فریم یا شافٹ سازوسامان سے رگڑ نہ کھانا
• کسی تبدیلی کے بعد اصل سسپنشن ریشو اور روٹنگ برقرار رہنا

رسّیوں کا تناؤ یا سسپنشن کنکشن ایڈجسٹ کرنا خصوصی کام ہے۔ اسے تربیت یافتہ لفٹ اہل کار، درست طریقہ کار، مناسب بلاکنگ اور لفٹ کو قابل اعتماد طور پر بند کر کے انجام دے۔ صرف ایک رسّی کو ڈھیلا یا کھول دینا بوجھ کی تقسیم خراب کر سکتا ہے۔

کلیئرنس اور ویٹ ریٹینشن کے تقاضے

کاؤنٹر ویٹ شافٹ میں مستقل حرکت کرتا ہے، اس لیے اس کے اطراف، کار، ریلوں، بفرز، دروازے کے سازوسامان اور دیگر اجزا کے درمیان ڈیزائن کے مطابق کلیئرنس لازمی ہے۔ کلیئرنس کا صحیح عدد لفٹ کے سفر، رفتار، سسپنشن، بفر کی قسم، اوور ہیڈ اور پٹ کے ابعاد پر منحصر ہوتا ہے۔ اس لیے ہر لفٹ کے لیے ایک عمومی ملی میٹر قدر اپنانا محفوظ نہیں۔

کلیئرنس معائنے کا مقصد یہ دیکھنا ہے کہ:

• کاؤنٹر ویٹ فریم شافٹ دیوار، بریکٹ یا برقی کنڈوٹ سے نہیں ٹکرا رہا۔
• کار اور کاؤنٹر ویٹ اپنے متوازی راستوں میں باہم یا دوسرے سازوسامان سے محفوظ فاصلے پر ہیں۔
• پٹ میں بفرز کے اوپر فریم کی نشست درست ہے۔
• مکمل سفر اور حتمی حدوں کے قریب کوئی غیر معمولی رابطہ یا رگڑ نہیں آتی۔
• فلر ویٹس فریم کے اندر بند اور ریٹیننگ اجزا سے محفوظ ہیں۔

ویٹ ریٹینشن خاص طور پر اہم ہے۔ فلر ویٹ عمودی حرکت، کمپن اور بعض حالات میں بفر کمپریشن کے اثرات برداشت کرتے ہیں۔ کھلی، مڑی ہوئی، ڈھیلی یا غائب ریٹیننگ پلیٹ ویٹس کے سرکنے یا باہر آنے کا خطرہ پیدا کرتی ہے۔ اس خرابی کو معمولی cosmetic مسئلہ نہ سمجھیں۔

ماڈرنائزیشن میں ایک عام خطرہ یہ ہے کہ کیبن یا شافٹ میں کوئی نیا سامان لگانے سے پہلے کاؤنٹر ویٹ کا سویپ پاتھ نہیں ناپا جاتا۔ نئی کیبل ٹرے، سینسر بریکٹ، پائپ یا شافٹ میں رکھی اشیا حرکت کے راستے میں آ سکتی ہیں۔ تبدیلی سے پہلے ڈرائنگ، حقیقی پیمائش اور پورے سفر کی تصدیق ضروری ہے۔

عام گھسائی اور معائنے میں ملنے والی خرابیاں

پیشگی معائنہ خرابی کو سفر کے دوران خطرے یا مہنگی مرمت بننے سے روکنے میں مدد دیتا ہے۔ معائنے کی تعدد لفٹ کے استعمال، عمر، ماحول، مینوفیکچرر کے مینول اور قابل اطلاق ضابطے کے مطابق طے ہونی چاہیے۔

کاؤنٹر ویٹ کے معائنے میں عام مشاہدات یہ ہیں:

معائنے کے دوران لکڑی کے ٹکڑے، پیکنگ، تار، اوزار یا کوئی بھی عارضی چیز کاؤنٹر ویٹ کے راستے میں نہ چھوڑی جائے۔ شافٹ میں نظر آنے والا معمولی ملبہ بھی حرکت پذیر اسمبلی کے لیے سنجیدہ رکاوٹ بن سکتا ہے۔

متبادل پرزے کی شناخت کیسے کریں

کاؤنٹر ویٹ کے پرزے کی درست شناخت خریداری میں سب سے اہم مرحلہ ہے۔ “Mitsubishi کے لیے” یا “Otis طرز” جیسی عمومی شناخت کبھی ابتدائی فلٹر ہو سکتی ہے، مگر مکمل تکنیکی مطابقت کا ثبوت نہیں۔ ایک ہی برانڈ میں مختلف ریل، بوٹ، فریم اور نسلوں کے ڈیزائن پائے جا سکتے ہیں۔

سورسنگ ٹیم یا مینٹیننس کنٹریکٹر کو سپلائر کو یہ ریکارڈ دینا چاہیے:

1. لفٹ سازندہ، ماڈل، نصب شدہ کنٹرولر یا یونٹ کی شناخت، اور دستیاب پارٹ نمبر۔
2. موجودہ پرزے کی واضح تصاویر: سامنے، سائیڈ، فکسنگ پوائنٹس اور کسی مارکنگ کے ساتھ۔
3. بوٹ، لائننگ، ریل یا فریم کے درست ابعاد، ترجیحاً کیلیپر یا قابل اعتماد پیمائش کے ساتھ۔
4. ریل پروفائل اور گائیڈ شو کی پوزیشن۔
5. مطلوبہ تعداد، بائیں یا دائیں سمت، اور آیا صرف لائننگ یا مکمل بوٹ اسمبلی درکار ہے۔
6. خرابی کی نوعیت، مثلاً یک طرفہ گھسائی، ٹوٹا ہوا فکسنگ پوائنٹ یا ریل سے رگڑ۔

مثلاً [Mitsubishi اور Otis کے لیے معاون ریل گائیڈ بوٹس](/products/auxiliary-rail-guide-boots-counterweight-hollow-rail-w-boot-head-boot-lining-suitable-for-mitsubishi-otis-elevator-accessories/) کی فہرست ایسے کیس میں مددگار نقطۂ آغاز ہو سکتی ہے جہاں بوٹ ہیڈ اور لائننگ اسمبلی درکار ہو، مگر آرڈر سے پہلے پیمائش اور اصل فٹنگ کی تصدیق پھر بھی لازم ہے۔

Kelevator کثیر برانڈ ایلیویٹر اسپیئر پارٹس B2B امپورٹرز، ڈسٹری بیوٹرز، مینٹیننس کنٹریکٹرز اور OEM خریداروں کو فراہم کرتا ہے۔ کمرشل سورسنگ کے لیے سب سے مفید استفسار وہ ہوتا ہے جس میں اوپر بیان کردہ تصاویر، ابعاد، مقدار اور پارٹ شناخت شامل ہو؛ اس سے غلط متبادل یا غیر موزوں بوٹ کا امکان کم ہوتا ہے۔

کاؤنٹر ویٹ پر کام کے حفاظتی احتیاطی اصول

کاؤنٹر ویٹ پر کام ایک حرکت پذیر، معلق اور بھاری اسمبلی کے قریب کام ہے۔ کار کو صرف عام سروس موڈ میں رکھ دینا ہر کام کے لیے کافی نہیں۔ کام کی نوعیت کے مطابق توانائی کی علیحدگی، غیر ارادی حرکت کی روک تھام، کار یا کاؤنٹر ویٹ کی مثبت سپورٹ، رسائی کا طریقہ اور تربیت یافتہ افراد کی ذمہ داری واضح ہونی چاہیے۔

اہم حفاظتی اصول درج ذیل ہیں:

• لفٹ کو مجاز طریقے سے بند کریں اور کنٹرول سرکٹ سمیت متعلقہ توانائی کے ذرائع کو الگ اور لاک کریں۔
• صرف کار کے وزن یا بریک پر انحصار کر کے کاؤنٹر ویٹ کے نیچے یا اس کے سفر کے راستے میں کام نہ کریں۔
• کاؤنٹر ویٹ، کار یا سسپنشن کے کسی جزو کو ہٹانے سے پہلے منظور شدہ بلاکنگ، لفٹنگ یا سپورٹ طریقہ اختیار کریں۔
• ایک وقت میں فلر ویٹس کی بڑی تعداد نکالنے سے پہلے فریم کی پائیداری، بوجھ کی حالت اور متبادل ترتیب کا جائزہ لیں۔
• شافٹ اور پٹ میں کام کے دوران محفوظ رسائی، مناسب روشنی، رابطے کا انتظام اور گرنے سے بچاؤ کا سامان رکھیں۔
• رسّیوں، شیکلز، ہچ پلیٹس، بفرز یا ریٹیننگ نظام پر ترمیم صرف اصل ڈرائنگ یا مجاز تکنیکی ہدایات کے مطابق کریں۔
• کام مکمل ہونے پر تمام اوزار، عارضی سپورٹس اور ملبہ ہٹائیں، فاسٹنرز اور ریٹینرز دوبارہ چیک کریں، پھر نگرانی میں مناسب آپریشنل جانچ کریں۔

کاؤنٹر ویٹ کے وزن، فریم، بوٹس یا سسپنشن کنکشن میں تبدیلی کو معمول کی چھوٹی مرمت نہ سمجھیں۔ پہلے لفٹ کی شناخت اور پیمائش مکمل کریں، پھر مطابقت رکھنے والا پرزہ منتخب کریں، اور تنصیب و حتمی جانچ اہل لفٹ تکنیشن سے کروائیں۔
