لفٹ ڈور ڈرائیو: موٹر، کنٹرولر اور درست سیٹ اپ گائیڈ

لفٹ کی door drive وہ نظام ہے جو دروازے کو مقررہ رفتار اور قوت کے ساتھ کھولتا، بند کرتا اور رکاوٹ ملنے پر محفوظ ردعمل دیتا ہے۔ اس میں صرف موٹر شامل نہیں ہوتی؛ کنٹرولر یا ڈرائیو بورڈ، بیلٹ یا لنکیج، انکوڈر، حدی سوئچ، دروازہ لاک اور حفاظتی سینسر سب مل کر کام کرتے ہیں۔ اسی لئے خراب موٹر کو محض اسی وولٹیج والی موٹر سے بدل دینا اکثر درست حل نہیں ہوتا۔

درست انتخاب کے لئے موجودہ ڈور آپریٹر کی موٹر ٹائپ، کنٹرولر کی آؤٹ پٹ، فیڈبیک سگنل، گیئر یا پلّی تناسب، دروازے کا وزن اور کنٹرول پیرامیٹرز ایک ساتھ دیکھیں۔ تبدیلی کے بعد میکانی الائنمنٹ، رفتار، فورس اور reversal فنکشن کی کمیشننگ ضروری ہے۔

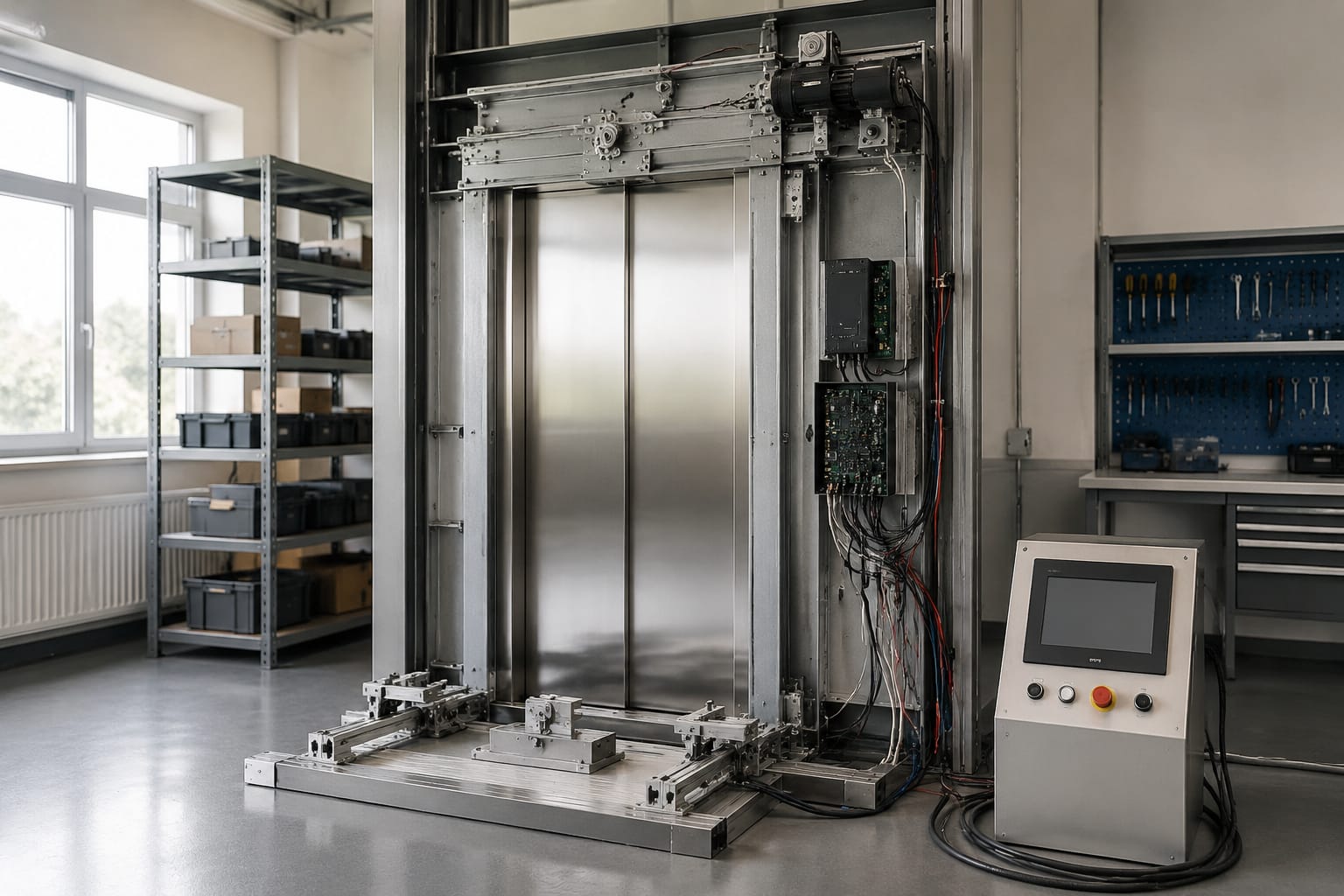

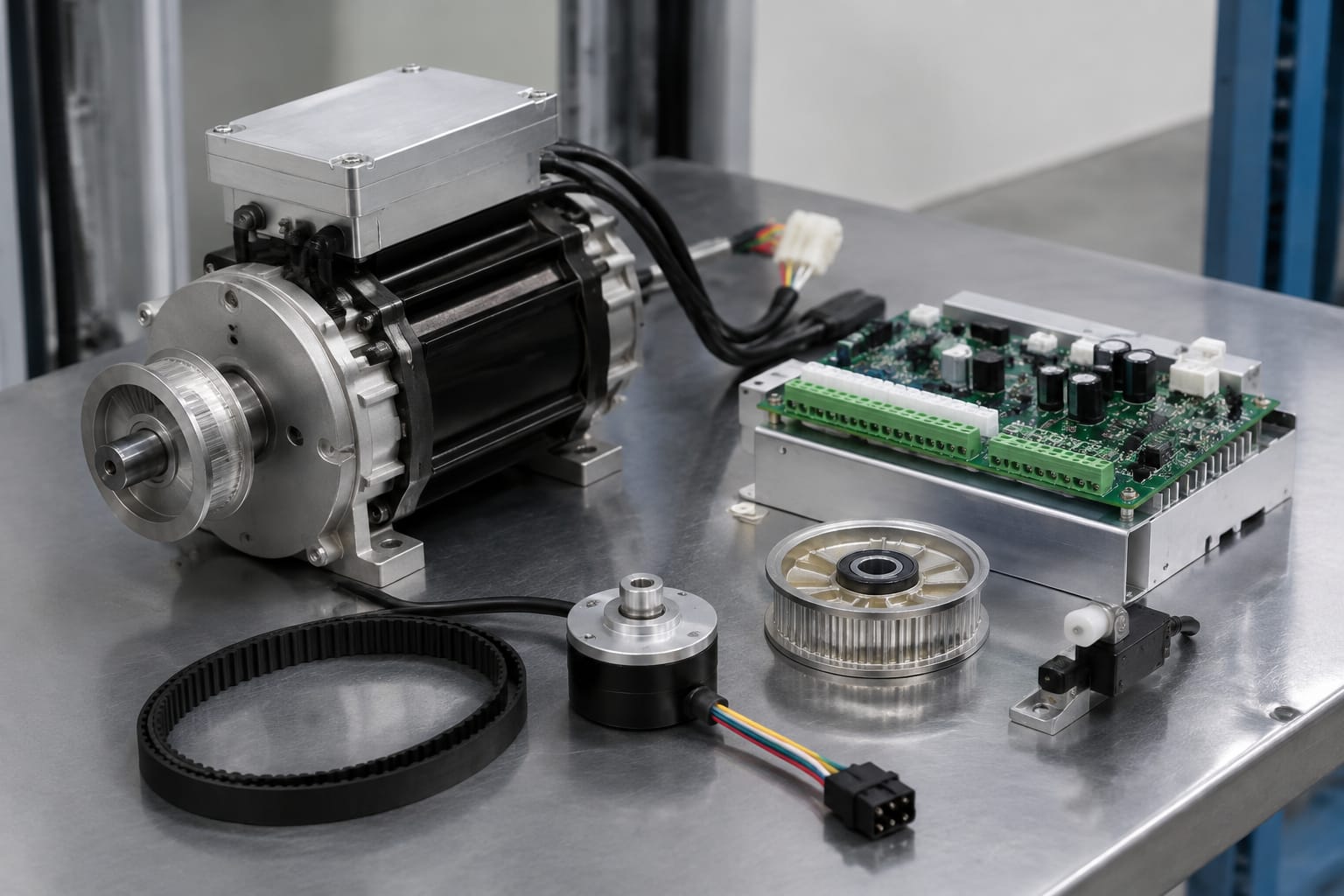

لفٹ ڈور ڈرائیو کے بنیادی اجزا

ڈور ڈرائیو کو ایک مکمل نظام کے طور پر دیکھنا خرابی کی تشخیص اور اسپیئر پارٹ کی خریداری دونوں میں مدد دیتا ہے۔ اس کے عام اجزا یہ ہیں:

ڈور موٹر: گھومنے والی طاقت پیدا کرتی ہے۔ موٹر AC، DC یا PMSM ہو سکتی ہے۔
کنٹرولر یا ڈرائیو بورڈ: مین لفٹ کنٹرولر سے اوپن، کلوز اور دیگر سگنل لے کر موٹر کی سمت، رفتار، ٹارک اور بریکنگ کنٹرول کرتا ہے۔
ٹرانسمیشن میکانزم: پلّی، دانت دار بیلٹ، رسی، گیئر، کیم یا لنکیج موٹر کی حرکت کو door panels تک منتقل کرتے ہیں۔
انکوڈر یا فیڈبیک ڈیوائس: رفتار اور پوزیشن کی اطلاع دیتا ہے تاکہ کنٹرولر دروازے کی حرکت درست رکھ سکے۔
اوپن اور کلوز لمٹس: بعض سسٹمز میں الگ limit switches ہوتے ہیں، جبکہ کچھ میں کنٹرولر انکوڈر کے ذریعے الیکٹرانک حدود جانتا ہے۔
سیفٹی ایج یا لائٹ کرٹن: بند ہوتے دروازے کے راستے میں شخص یا چیز آنے پر کلوزنگ روک کر دروازہ دوبارہ کھولنے کا سگنل دیتے ہیں۔
ڈور لاک اور کپلر: منزل کے landing door اور کار door کی ہم آہنگی، انٹرلاک اور محفوظ بندش میں کردار ادا کرتے ہیں۔
ہینگر، رولرز اور گائیڈز: دروازے کی ہموار، سیدھی اور کم رگڑ حرکت برقرار رکھتے ہیں۔

مثال کے طور پر، اگر دروازہ بند ہوتے وقت جھٹکا دیتا ہے تو وجہ صرف کنٹرول بورڈ نہیں بھی ہو سکتی۔ ڈھیلی بیلٹ، گھسے ہوئے رولرز، غلط door gap، سخت گائیڈ یا غیر متوازن پینل بھی موٹر پر غیر معمولی لوڈ ڈال سکتے ہیں۔

AC، DC اور PMSM ڈور موٹرز کا فرق

لفٹ ڈور ڈرائیو: موٹر، کنٹرولر اور درست سیٹ اپ گائیڈ

موٹر کا انتخاب ڈور آپریٹر کے اصل ڈیزائن اور متعلقہ کنٹرولر کے مطابق ہونا چاہئے۔ مختلف موٹر ٹیکنالوجیز ظاہری طور پر ملتی جلتی لگ سکتی ہیں، لیکن ان کے برقی کنکشن، کنٹرول طریقے اور فیڈبیک کی ضروریات مختلف ہوتی ہیں۔

موٹر کی قسم	عمومی خصوصیات	کنٹرولر کی ضرورت	تبدیلی کے وقت خاص جانچ
AC موٹر	نسبتاً سادہ ساخت، عموماً مخصوص رفتار کے ساتھ	AC آؤٹ پٹ یا مناسب ریورسنگ سرکٹ	وولٹیج، فریکوئنسی، کیپیسیٹر، وائنڈنگ اور سمت
DC موٹر	رفتار اور ٹارک کنٹرول کے لئے موزوں	DC drive، polarity اور بعض صورتوں میں feedback	rated voltage، current، brush حالت، encoder یا tachometer
PMSM	مستقل مقناطیس کے ساتھ بہتر رفتار کنٹرول اور کارکردگی	مخصوص inverter/servo طرز کا controller اور عموماً encoder	phase ترتیب، encoder type، pole pairs، rated current اور tuning

AC ڈور موٹر کب مناسب ہوتی ہے؟

پرانے یا نسبتاً سادہ آپریٹرز میں AC موٹر مل سکتی ہے۔ اس میں موٹر کی rated voltage اور frequency کے ساتھ capacitor کی قدر، وائنڈنگ کی قسم اور rotation direction بھی اہم ہیں۔ یکساں جسمانی سائز رکھنے والی AC موٹر کی shaft یا mounting مختلف ہو تو اسے فٹ کرنے کے باوجود دروازہ درست رفتار سے نہیں چلے گا۔

DC موٹر کی تبدیلی میں کیا فرق ہے؟

DC موٹر میں polarity بدلنے سے سمت بدلتی ہے، اس لئے wiring کی تصدیق ضروری ہے۔ brush-type موٹر میں کاربن برش اور commutator کی حالت دیکھنا بھی تشخیص کا حصہ ہے۔ صرف موٹر کی رفتار کم ہونا لازماً برقی عیب نہیں؛ بیلٹ کی سختی یا door panel کی رگڑ بھی current بڑھا کر حرکت سست کر سکتی ہے۔

PMSM کو عام موٹر کی طرح کیوں نہیں بدلنا چاہئے؟

PMSM door motor عموماً ڈرائیو بورڈ کے encoder feedback اور مخصوص motor parameters پر منحصر ہوتی ہے۔ phase wires کی ترتیب، encoder connector اور motor constants غلط ہونے سے موٹر جھٹکے لے سکتی ہے، غلط سمت گھوم سکتی ہے یا controller fault میں جا سکتا ہے۔ PMSM replacement کے لئے motor label، controller documentation اور اصل connector pinout کا موازنہ بنیادی شرط ہے۔

ڈور کنٹرولرز اور ڈرائیو بورڈز

door controller موٹر کو براہ راست صرف آن یا آف نہیں کرتا۔ جدید سسٹمز میں یہ رفتار کو ramp کرتا ہے، بند ہونے کے دوران resistance محسوس کر سکتا ہے، اوپن اور کلوز پوزیشن یاد رکھتا ہے اور safety input کی بنیاد پر reversal کرتا ہے۔

کنٹرولر یا drive board کی جانچ میں درج ذیل چیزیں نوٹ کریں:

input supply: AC یا DC، اور اس کی rated range
motor output کی قسم: AC، brushed DC، three-phase PMSM یا دیگر
motor current اور peak current کی حد
encoder، Hall sensor یا tachometer کی compatibility
open/close command inputs اور door zone یا interlock signals
safety edge، light curtain اور obstruction input کی منطق
connector layout، terminal designation اور mounting dimensions
firmware، parameter access اور fault-code طریقہ

ایک جیسا connector ہونا compatibility کا ثبوت نہیں۔ دو بورڈوں کے pin labels، supply rating اور communication logic مختلف ہو سکتے ہیں۔ خاص طور پر OEM door operator میں model number، board revision اور wiring diagram کو اصل یونٹ سے ملائے بغیر replacement نہ کریں۔

Hitachi طرز کے مخصوص اسپیئر پارٹس کی شناخت کرتے وقت [Hitachi ڈور موٹر ڈرائیو بورڈ](/products/door-motor-drive-board-hitachi-elevator-parts-lift-accessories/) کی connector configuration اور part reference کو موجودہ اسمبلی کے ساتھ تقابل کرنا مفید ہوتا ہے۔ HGP design والے نظام کے لئے [HGP ڈور موٹر کنٹرول بورڈ](/products/door-motor-drive-control-board-hgp-hitachi-elevator-parts-lift-accessories/) صرف تب زیر غور لائیں جب آپریٹر، موٹر اور wiring reference مطابقت رکھتے ہوں۔

فیڈبیک، لمٹس اور حفاظتی سینسر

دروازے کا کنٹرول درست ہونے کے لئے controller کو معلوم ہونا چاہئے کہ دروازہ کہاں ہے، کتنی تیزی سے چل رہا ہے اور کیا بند ہونے کے راستے میں رکاوٹ موجود ہے۔ یہ معلومات مختلف اجزا سے آتی ہیں۔

انکوڈر اور موٹر فیڈبیک

انکوڈر موٹر shaft یا ٹرانسمیشن کی گردش کو pulses میں تبدیل کرتا ہے۔ controller ان pulses سے رفتار اور پوزیشن اخذ کرتا ہے۔ encoder fault کی عام علامات میں غیر ہموار حرکت، مکمل کھلنے یا بند ہونے سے پہلے رک جانا، ہر سائیکل میں مختلف جگہ رکنا، یا آغاز پر فوراً fault آنا شامل ہیں۔

انکوڈر بدلنے سے پہلے یہ ضرور دیکھیں:

incremental یا absolute encoder کی قسم
pulses per revolution یا resolution
supply voltage
connector، pinout اور cable shielding
shaft coupling اور rotation direction
controller کی encoder input specification

لمٹ سوئچ اور الیکٹرانک حدود

روایتی آپریٹر میں open اور close limit switches حرکت کے آخری مقامات بتاتے ہیں۔ switch actuator ٹیڑھا، ڈھیلا یا گھسا ہوا ہو تو دروازہ وقت سے پہلے رک سکتا ہے یا موٹر حد پر زور لگاتی رہ سکتی ہے۔ الیکٹرانک limit والے سسٹم میں حدیں controller parameters میں محفوظ ہوتی ہیں، اس لئے motor یا belt replacement کے بعد relearning درکار ہو سکتی ہے۔

لائٹ کرٹن اور سیفٹی ایج

لائٹ کرٹن میں متعدد infrared beams دروازے کے aperture پر نظر رکھتی ہیں۔ beam block ہونے پر control system کو closing روکنا یا reversal کرنا چاہئے۔ سیفٹی ایج جسمانی contact پر کام کرتی ہے، مگر اس کی حساسیت اور wiring بھی درست ہونی چاہئے۔

اہم بات یہ ہے کہ safety device کو عارضی طور پر bypass کر کے لفٹ کو مستقل سروس میں چلانا قابل قبول طریقہ نہیں۔ fault finding کے دوران صرف مجاز تکنیشن، محفوظ isolation اور manufacturer کی ہدایات کے تحت تشخیصی اقدامات کرے۔

ڈور ڈرائیو کی عام خرابی کی علامات

علامت کو درست جزو سے جوڑنا غیر ضروری پارٹس تبدیل ہونے سے بچاتا ہے۔ ذیل میں عام صورتیں اور ممکنہ سمت دی گئی ہے:

علامت	ممکنہ وجوہات	پہلی عملی جانچ
دروازہ بالکل حرکت نہیں کرتا	supply غائب، controller fault، open circuit، interlock condition	fault code، supply، fuse، command input اور lock status
دروازہ صرف ایک سمت چلتا ہے	output stage، direction relay، command input یا wiring fault	open/close commands اور motor output دونوں سمتوں میں چیک کریں
دروازہ جھٹکوں سے چلتا ہے	encoder fault، loose belt، worn rollers، motor brushes، غلط tuning	میکانی رگڑ اور feedback signal دونوں جانچیں
بند ہو کر فوراً کھلتا ہے	light curtain، safety edge، excessive closing force، misalignment	sensor lens، wiring، door gap اور resistance چیک کریں
مکمل بند نہیں ہوتا	sill میں ملبہ، roller/guides کی رگڑ، limit یا learned position غلط	track صاف کریں اور panel alignment دیکھیں
بار بار door fault آتا ہے	intermittent cable، overheating، overcurrent، feedback loss	fault history، connector tightness اور running current دیکھیں
موٹر غیر معمولی گرم ہے	mechanical drag، غلط motor rating، overvoltage، excessive duty	panel movement ہاتھ سے، current اور motor label کی تصدیق کریں

پاکستان میں عمارتوں کی دیکھ بھال کے دوران دھول، سیل یا sill میں جمع ملبہ اور وولٹیج کے اتار چڑھاؤ بھی دروازے کی کارکردگی متاثر کر سکتے ہیں، لیکن انہیں ہر fault کی خودکار وجہ نہ سمجھیں۔ پیمائش، fault code اور میکانی معائنہ سے نتیجہ اخذ کریں۔

موٹر اور کنٹرولر کی specifications کیسے ملائیں

replacement کی بنیاد “same brand” یا “same appearance” نہیں بلکہ قابل تصدیق compatibility ہونی چاہئے۔ پرانی موٹر اور board کی صاف تصاویر، nameplate، wiring labels اور connector details خریداری سے پہلے محفوظ کر لیں۔

موٹر کے لئے مطابقت کی فہرست

manufacturer، operator model اور موجودہ motor part number
rated voltage، current، power اور duty rating
AC، DC یا PMSM motor technology
rated speed، gear reduction اور pulley diameter
shaft diameter، shaft profile، keyway اور usable shaft length
mounting hole pattern اور motor body dimensions
encoder/Hall sensor کی موجودگی، type اور connector
rotation direction اور cable exit direction

کنٹرولر کے لئے مطابقت کی فہرست

supply input اور earthing arrangement
compatible motor type اور rated output current
connector pinout اور I/O signal logic
feedback input type
door operator model اور board revision
parameter transfer، commissioning tool یا learning procedure
safety inputs اور fault output کی wiring

ایک replacement motor-board assembly میں بھی individual ratings کی تصدیق ضروری رہتی ہے۔ مثال کے طور پر [لفٹ ڈور موٹر بورڈ اور متعلقہ اسپیئر پارٹ](/products/door-motor-board-lift-parts-elevator-accessories/) دیکھتے وقت part number کے علاوہ آپریٹر کی موجودہ wiring، motor feedback اور mechanical mounting ملانا چاہئے۔

Kelevator جیسے multi-brand elevator spare-parts supplier کے ساتھ sourcing کرتے وقت B2B خریدار کو صرف مطلوبہ نام نہیں دینا چاہئے۔ واضح nameplate data، board photographs، connector count، cable markings اور door operator model دینے سے غلط متبادل منتخب ہونے کا خطرہ کم ہوتا ہے۔ حتمی مطابقت پھر بھی تکنیکی تصدیق سے مشروط ہونی چاہئے۔

پیرامیٹر سیٹ اپ اور میکانی الائنمنٹ

نیا controller یا motor لگانے کے بعد صرف پاور آن کرنا commissioning نہیں ہے۔ parameters اور mechanical system ایک دوسرے پر اثر ڈالتے ہیں: غلط alignment کو صرف زیادہ torque یا force setting سے چھپانا جلد دوبارہ fault پیدا کر سکتا ہے۔

سیٹ اپ سے پہلے میکانی معائنہ

پاور isolate کرنے اور مناسب حفاظتی طریقہ اختیار کرنے کے بعد چیک کریں کہ:

door panels دستی طور پر غیر معمولی رگڑ، آواز یا اٹکاؤ کے بغیر چلتے ہیں۔
hanger rollers، guides، sill اور track صاف اور درست حالت میں ہیں۔
بیلٹ کی tension manufacturer کی ہدایت کے مطابق ہے؛ بہت ڈھیلی بیلٹ slip اور بہت سخت بیلٹ bearing load بڑھاتی ہے۔
panels کی vertical اور horizontal alignment درست ہے۔
coupling، pulley اور fasteners محفوظ ہیں۔
landing door اور car door کا engagement درست ہے۔
cable loom حرکت کے دوران کھنچتا، رگڑتا یا pinched نہیں ہوتا۔

عام کنٹرول پیرامیٹرز

نام اور طریقہ ہر controller میں مختلف ہے، مگر عام طور پر یہ settings ملتی ہیں:

open speed اور close speed
acceleration اور deceleration ramps
closing force یا torque limit
open اور close end positions
obstruction detection sensitivity
nudging mode، اگر سسٹم میں موجود ہو
encoder direction اور feedback resolution
dwell time یا door-open hold time

پیرامیٹر کو اندازے سے حد سے زیادہ نہ بڑھائیں۔ close force بڑھانے سے بظاہر مکمل بندش آ سکتی ہے، مگر یہ misalignment، رگڑ یا sensor fault کو چھپا سکتا ہے اور دروازے کے اجزا پر اضافی دباؤ ڈال سکتا ہے۔ پہلے میکانی مزاحمت درست کریں، پھر manufacturer کے مجاز طریقے سے settings کریں۔

ڈور سسٹم کی کمیشننگ

کمیشننگ کا مقصد صرف یہ ثابت کرنا نہیں کہ دروازہ ایک بار چل گیا؛ مقصد یہ ہے کہ سسٹم بار بار، محفوظ اور قابل پیش گوئی طریقے سے کام کرے۔ یہ کام لفٹ کے مجاز اور تربیت یافتہ تکنیکی عملے کو انجام دینا چاہئے۔

کمیشننگ کی عملی ترتیب

دستاویزات ملائیں: motor، controller، encoder اور door operator کے part numbers اور wiring diagram کی تصدیق کریں۔
وائرنگ کا معائنہ کریں: power isolate ہونے کی حالت میں terminals، earthing، connectors، cable strain relief اور polarity چیک کریں۔
میکانی حرکت درست کریں: rollers، belt، panel alignment اور landing engagement کی خرابی پہلے دور کریں۔
بنیادی parameters داخل کریں: motor type، feedback direction، end limits اور رفتار کو manufacturer کی ہدایت کے مطابق configure کریں۔
ابتدائی سائیکل محفوظ حالت میں چلائیں: غلط direction، غیر معمولی آواز، vibration، belt slip یا limit overrun پر فوراً توجہ دیں۔
حفاظتی فنکشن آزمائیں: light curtain یا safety edge کی activation پر دروازے کا مطلوبہ ردعمل، اور door lock/interlock کی حالت چیک کریں۔
مختلف حالات میں متعدد سائیکل چلائیں: مکمل open، مکمل close، obstruction reversal اور معمول کی door operation کو مسلسل مشاہدے میں رکھیں۔
fault history اور final settings ریکارڈ کریں: بعد کی maintenance کے لئے parameter values، replacement part details اور پائی گئی خرابی نوٹ کریں۔

کمیشننگ میں ایک اہم حد یہ ہے کہ test procedure ہر lift controller اور door operator کے لحاظ سے مختلف ہو سکتی ہے۔ اس لئے عمومی فہرست manufacturer manual یا site safety procedure کا متبادل نہیں ہے۔

عام سوالات

کیا صرف ڈور موٹر بدلنے سے مسئلہ حل ہو جاتا ہے؟

ضروری نہیں۔ اگر اصل مسئلہ control board، encoder، light curtain، wiring، belt یا roller friction میں ہو تو نئی موٹر بھی درست نتائج نہیں دے گی۔ replacement سے پہلے fault code، supply، mechanical drag اور feedback کی جانچ کریں۔

کیا مختلف برانڈ کا ڈور کنٹرولر استعمال کیا جا سکتا ہے؟

بعض حالات میں ممکن ہے، مگر صرف اس وقت جب motor type، current rating، feedback، I/O logic، safety inputs، connector pinout اور parameter capability تصدیق شدہ طور پر مطابقت رکھتے ہوں۔ اسے plug-and-play فرض کرنا خطرناک ہے۔

دروازہ بند ہوتے وقت بار بار واپس کیوں کھلتا ہے؟

سب سے پہلے light curtain یا safety edge کی آلودگی، misalignment اور wiring دیکھیں۔ پھر door panels کی رگڑ، close force، belt tension، sill کی صفائی اور close limit یا encoder position کی جانچ کریں۔

ڈور ڈرائیو کی خرابی میں کون سی معلومات اسپیئر پارٹ سپلائر کو دینی چاہئیں؟

door operator model، پرانے motor اور board کا part number، nameplate ratings، connector photos، wiring labels، encoder details، fault code اور مسئلے کی واضح علامت فراہم کریں۔ یہ معلومات درست متبادل کی تکنیکی جانچ کو بہتر بناتی ہیں۔

درست door drive حل کا انتخاب موٹر، board اور میکانی اجزا کو ایک نظام کے طور پر جانچنے سے شروع ہوتا ہے۔ replacement کی خریداری سے پہلے part data اور compatibility checklist مکمل کریں، پھر تربیت یافتہ عملے سے الائنمنٹ، parameter setup اور حفاظتی کمیشننگ کروائیں۔
