ایلیویٹر ڈور اسٹاپر: پرزے، خرابیاں اور درست ایڈجسٹمنٹ

ایلیویٹر ڈور اسٹاپر عموماً ایک واحد، معیاری پرزے کا نام نہیں ہوتا۔ خریدار اور تکنیشن اس اصطلاح سے اس حصے کی طرف اشارہ کر سکتے ہیں جو دروازے کے پینل یا آپریٹر کی حرکت کو نرم کرتا، آخری مقام پر روکتا، واپس اچھلنے سے بچاتا یا بند ہونے کی حد مقرر کرتا ہے۔ یہ ربڑ بفر، اسپرنگ، اسٹاپ بلاک، رولر، ٹریول-اسٹاپ یا متعلقہ ہینگر اسمبلی کا حصہ ہو سکتا ہے۔

درست پرزہ منتخب کرنے سے پہلے یہ طے کرنا ضروری ہے کہ مسئلہ کار ڈور میں ہے یا ہال ڈور میں، دروازہ کھلتے وقت رک رہا ہے یا بند ہوتے وقت، اور موجودہ جزو حرکت کی حد کنٹرول کر رہا ہے یا صرف ضرب جذب کر رہا ہے۔ صرف نام یا تصویر کی بنیاد پر آرڈر کرنے سے غیر موزوں سفر، شور، پینل کا غلط ملاپ اور جلدی خرابی کا خطرہ بڑھتا ہے۔

خریدار elevator door stopper سے کیا مراد لیتے ہیں؟

پاکستان میں لفٹ مینٹیننس کے کام میں “ڈور اسٹاپر” کی اصطلاح کئی مختلف حصوں کے لیے استعمال ہو جاتی ہے۔ اس لیے کوٹیشن یا خریداری کی درخواست میں صرف “elevator door stopper” لکھ دینا کافی نہیں ہوتا۔ بنیادی طور پر اسے درج ذیل کرداروں میں سے کسی ایک سے شناخت کرنا چاہیے:

• اوپننگ اسٹاپ: پینل کو مکمل کھلنے کے مقام پر زیادہ آگے جانے سے روکے۔
• کلوزنگ بفر: بند ہونے کے آخری مرحلے میں دھچکا، آواز یا دھاتی ٹکر کم کرے۔
• ٹریول لمٹ: آپریٹر، لنکیج یا پینل کا زیادہ سے زیادہ سفر مقرر کرے۔
• پینل پوزیشننگ جزو: بند پوزیشن میں پینل کے فاصلے یا سیدھ کو برقرار رکھنے میں مدد دے۔
• سیفٹی یا انٹرلاک سے متعلق معاون حصہ: بعض ڈیزائنز میں درست پینل پوزیشن کے بغیر کپّلنگ، نائف یا انٹرلاک کا عمل متاثر ہو سکتا ہے۔

یہ بھی دیکھیں کہ مطلوبہ حصہ کار ڈور آپریٹر میں لگا ہے یا لینڈنگ/ہال ڈور پر۔ ہال ڈور کے اسپرنگ یا کلوزنگ میکانزم کو بعض اوقات اسٹاپر کہا جاتا ہے، حالاں کہ اس کا اصل کام پینل کو واپس بند حالت کی طرف لانا ہوتا ہے۔ مثال کے طور پر [ہال ڈور کے 600 mm اسپرنگ لفٹ اسپیئر پارٹس](/products/600mm-hall-door-spring-lift-accessories-elevator-spare-parts/) کا انتخاب کرتے وقت لمبائی کے علاوہ اس کے دونوں سروں کی ساخت اور استعمال کی جگہ بھی ملانی چاہیے۔

آرڈر سے پہلے مسئلے کو نام دیں

سپلائر، ڈسٹری بیوٹر یا سورسنگ ٹیم کو یہ معلومات دینے سے درست شناخت بہت آسان ہو جاتی ہے:

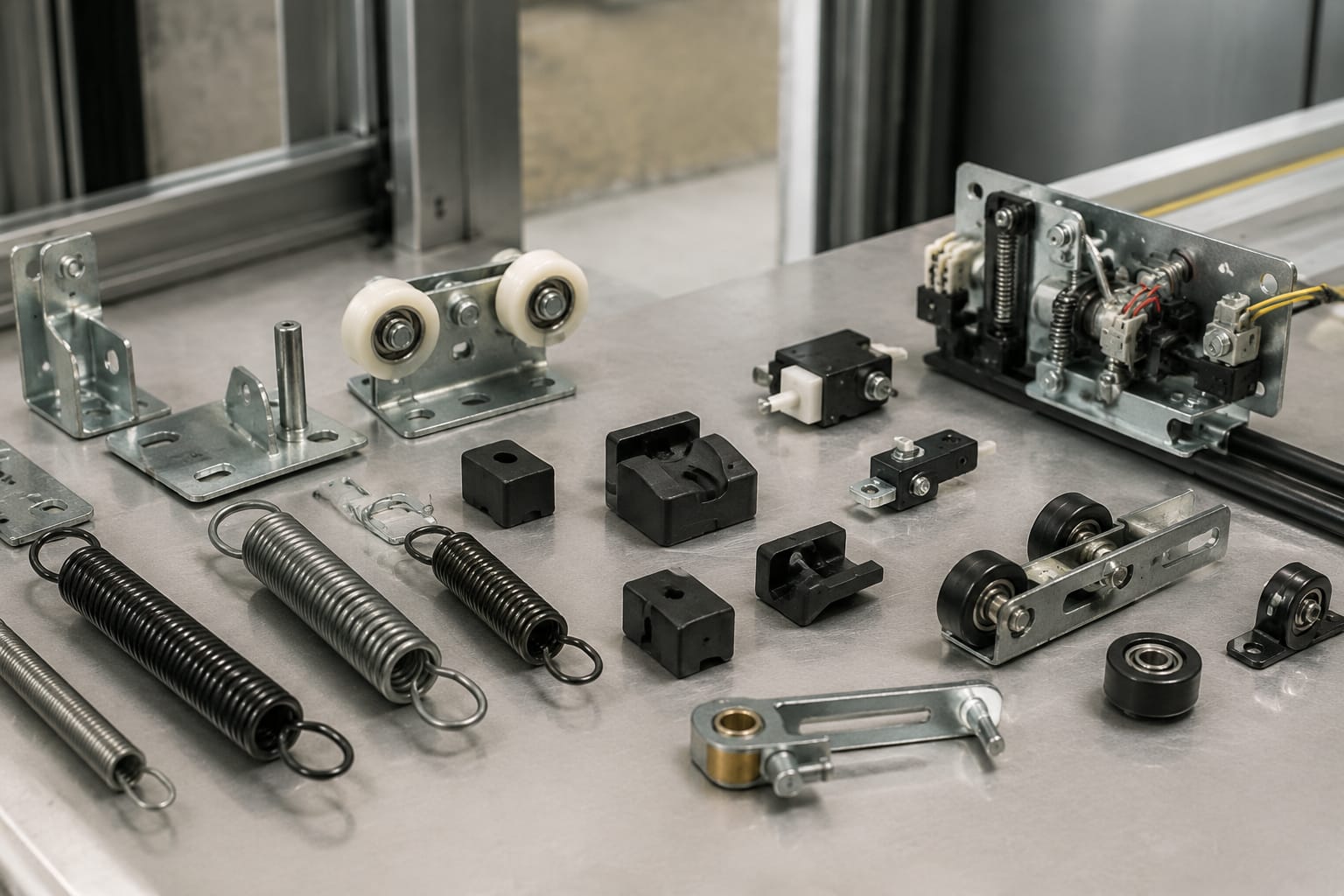

اسپرنگ، بفر اور حرکت کی حد مقرر کرنے والے حصے

ڈور موشن کو قابو میں رکھنے والے اجزا کی کارکردگی ایک جیسی نہیں ہوتی۔ ان کے کام کو الگ سمجھنے سے غلط متبادل سے بچا جا سکتا ہے۔

اسپرنگ: واپسی کی قوت اور کنٹرول

اسپرنگ حرکت کی توانائی ذخیرہ کر کے پینل یا میکانزم کو مخصوص سمت میں واپس لاتا ہے۔ ہال ڈور میں کلوزنگ اسپرنگ عام طور پر دروازہ کھلنے کے بعد بند حالت کی طرف واپسی میں کردار ادا کرتا ہے۔ اگر یہ کمزور، ٹوٹا، غیر موزوں لمبائی کا یا غلط نقطے پر لگایا گیا ہو تو دروازہ آہستہ بند ہو سکتا ہے، مکمل بند ہونے سے پہلے رک سکتا ہے، یا پینل پر غیر یکساں کھنچاؤ پیدا کر سکتا ہے۔

اسپرنگ کو اسٹاپر سمجھ کر تبدیل کرنے سے پہلے درج ذیل چیزیں ریکارڈ کریں:

• آزاد حالت میں مجموعی لمبائی
• بیرونی قطر اور تار کی موٹائی
• کوائلوں کی تعداد اور سمت
• دونوں سروں پر ہک، لوپ یا فٹنگ کی شکل
• کشش یا دباؤ والا ڈیزائن
• لگانے کے پوائنٹس اور کام کے دوران اسپرنگ کی لمبائی

ہر ایک جیسا نظر آنے والا ڈور اسپرنگ قابل تبادلہ نہیں ہوتا۔ [لفٹ ڈور اسپرنگ اسپیئر پارٹس](/products/door-spring-lift-accessories-elevator-spare-parts/) کو دیکھتے وقت اصل نمونے کی پیمائش اور فٹنگ کی تصویر ساتھ رکھنا مفید رہتا ہے۔

ربڑ بفر اور اسٹاپ بلاک: دھچکا جذب کرنا

بفر، بمپر یا اسٹاپ بلاک عام طور پر حرکت کے آخری مقام پر رابطے کو نرم بناتا ہے۔ یہ ربڑ، پولیمر یا دوسرے لچکدار مادے کا ہو سکتا ہے۔ اس کا مقصد عموماً پینل کو کھینچنا نہیں بلکہ ٹکر کی قوت، شور اور دھات سے دھات کے رابطے کو کم کرنا ہوتا ہے۔

بفر میں دراڑ، سختی، چپٹاپن، ٹوٹا ہوا ماؤنٹ یا ربڑ کا اتر جانا تبدیلی کی واضح وجوہات ہیں۔ مگر بفر کے ساتھ ساتھ اسٹاپ کی دھاتی بریکٹ، اس کی ویلڈنگ اور فکسنگ پیچ بھی دیکھیں۔ صرف نیا بفر لگا دینے سے مسئلہ حل نہیں ہو گا اگر پینل اصل حد سے آگے سفر کر رہا ہو۔

ٹریول اسٹاپ اور ایڈجسٹنگ پیچ: حرکت کی مقررہ حد

کئی ڈور آپریٹرز میں ایڈجسٹ ہونے والا پیچ، بلاک یا بریکٹ پینل کے کھلنے یا بند ہونے کی آخری حد مقرر کرتا ہے۔ اس کی غلط ایڈجسٹمنٹ سے دروازہ:

• مکمل کھلنے سے پہلے رک سکتا ہے؛
• بند حالت میں گسکیٹ یا دوسرے پینل سے غیر ضروری دباؤ لے سکتا ہے؛
• کھلنے کے آخر میں بفر کو غیر معمولی زور سے مار سکتا ہے؛
• انٹرلاک یا کپّلنگ کی متوقع پوزیشن سے ہٹ سکتا ہے۔

یہ جزو ماڈل کے لحاظ سے مختلف ہوتا ہے۔ اس لیے تھریڈ سائز، ایڈجسٹمنٹ رینج اور لاک نٹ کے بغیر صرف مشابہ پیچ نہ لگائیں۔

متعلقہ رولر اور ہینگر کے اجزا

دروازے کا رکنا ہمیشہ اسٹاپر کی خرابی نہیں ہوتا۔ پینل کی اوپری حرکت ہینگر رولرز سے اور نچلی رہنمائی عموماً گائیڈ شو یا سل سے ہوتی ہے۔ ان حصوں کا پہناؤ اسٹاپر پر اضافی بوجھ ڈال دیتا ہے اور مسئلے کی اصل وجہ چھپ جاتی ہے۔

ہینگر رولر

ہینگر رولر دروازے کے پینل کو ٹریک پر چلنے دیتے ہیں۔ اگر بیرنگ خراب ہو، رولر کی سطح گھس گئی ہو، ایک رولر ڈھیلا ہو یا ہینگر کی اونچائی غلط ہو تو پینل اپنی حرکت کے آخری حصے میں جھٹکا دے سکتا ہے۔ اس صورت میں بفر بار بار خراب ہو سکتا ہے، لیکن بفر بنیادی خرابی نہیں ہوتا۔

رولر کی جانچ میں یہ دیکھیں:

• رولر آزادانہ اور ہموار گھومتا ہے یا نہیں۔
• ٹریک سے رابطہ برابر ہے یا نہیں۔
• پینل پر عمودی یا افقی ڈھیلا پن کتنا ہے۔
• رولر کی سطح پر چپٹا نشان، کٹ یا غیر یکساں پہناؤ تو نہیں۔
• ہینگر بریکٹ میں کریک، ڈھیلے پیچ یا مڑی ہوئی ساخت تو نہیں۔

گائیڈ شو، سل اور نچلی رہنمائی

پینل کا نچلا حصہ گائیڈ شو یا سل کے راستے میں چلتا ہے۔ اس میں ملبہ، غلط گیپ، گھسا ہوا شو یا ٹیڑھا پن ہو تو پینل بند ہونے سے پہلے رگڑ کھا سکتا ہے۔ اس مزاحمت کو بعض اوقات کمزور اسپرنگ یا خراب اسٹاپر سمجھ لیا جاتا ہے۔

سل کی صفائی صرف تب کریں جب لفٹ کو محفوظ طریقے سے سروس کے لیے الگ کیا گیا ہو۔ گائیڈ شو کے مٹیریل، سائز اور پروفائل کو اصل حصے سے ملائے بغیر متبادل نہ لگائیں، کیونکہ معمولی فرق بھی پینل کی آزاد حرکت بدل سکتا ہے۔

ڈور نائف اور کپّلنگ سے تعلق

کار ڈور نائف یا وین، ہال ڈور کے کپّلنگ میکانزم کے ساتھ کام کرتی ہے۔ اگر دروازہ اپنے متوقع آخری مقام پر نہ پہنچے تو یہ نظام بھی متاثر ہو سکتا ہے۔ ہر نائف اسپرنگ اسٹاپر نہیں ہے، لیکن اس سے متعلق اسپرنگ یا فٹنگ کی خرابی دروازے کی حرکت اور انٹرلاک عمل پر اثر ڈال سکتی ہے۔ مخصوص سائز والے حصے، مثلاً [Mitsubishi کے 119x17 mm ڈور نائف اسپرنگ](/products/elevator-door-knife-spring-119x17mm-mitsubishi-elevator-parts-lift-accessories/)، صرف نام یا طول و عرض ملنے پر نہیں بلکہ متعلقہ اسمبلی کے ڈیزائن سے تصدیق کے بعد منتخب کیے جانے چاہییں۔

خراب رکنے یا بند ہونے کی علامات

دروازے کی حرکت کا مسئلہ عموماً آہستہ آہستہ ظاہر ہوتا ہے۔ ابتدائی علامت پر میکانی وجہ معلوم کر لینے سے پینل، آپریٹر اور انٹرلاک کے مزید نقصان کا امکان کم ہوتا ہے۔

اہم علامات میں شامل ہیں:

• مکمل کھلنے یا بند ہونے پر غیر معمولی دھچکا
• ربڑ کے بجائے دھاتی ٹکر کی آواز
• پینل کا آخری مقام پر واپس اچھلنا
• دروازے کے دونوں پینلوں کا مختلف وقت یا مختلف فاصلے پر رکنا
• بند پوزیشن میں غیر مساوی گیپ
• آپریٹر کی آواز بڑھ جانا یا موٹر کا غیر معمولی دباؤ لینا
• ہال ڈور کا دستی طور پر کھولنے کے بعد خود بند نہ ہونا
• بار بار ایک ہی بفر، رولر یا اسپرنگ کا خراب ہونا

یہ علامات برقی خرابی کی طرف بھی اشارہ کر سکتی ہیں، مثلاً اوپن/کلوز لِمٹ، سینسر یا آپریٹر کنٹرول کی ترتیب۔ تاہم میکانی معائنے کے بغیر برقی سیٹنگ تبدیل کرنا مناسب نہیں، کیونکہ غلط پینل سفر کو کنٹرول سسٹم سے چھپانے کی کوشش خطرناک نتائج دے سکتی ہے۔

سیدھ اور میکانی پہناؤ کا معائنہ کریں

دروازے کے حرکت پذیر حصوں کا معائنہ تربیت یافتہ لفٹ تکنیشن کو ہی کرنا چاہیے۔ لفٹ کو قابل اطلاق سروس اور لاک آؤٹ طریقہ کار کے مطابق محفوظ حالت میں رکھیں۔ مسافروں کے استعمال کے دوران، یا فعال دروازہ آپریٹر کے قریب ہاتھ رکھ کر خرابی تلاش نہ کریں۔

ایک مفید معائنے کی ترتیب یہ ہو سکتی ہے:

1. دروازے کے مکمل کھلنے، بند ہونے اور دوبارہ کھلنے کے چکر کو دیکھیں اور مسئلے کا درست مقام نوٹ کریں۔
2. بفر، اسٹاپ بلاک اور اسٹاپ بریکٹ کو دراڑ، ڈھیلے فاسٹنر، ٹیڑھے پن اور رابطے کے نشان کے لیے دیکھیں۔
3. ہینگر رولرز، ٹریک اور گائیڈ شو میں رگڑ، ملبہ اور غیر معمولی پہناؤ چیک کریں۔
4. پینل کے اوپری و نچلے گیپ، پینلوں کے باہمی ملاپ اور عمودی سیدھ کا موازنہ کریں۔
5. اسپرنگ کی حالت، اینڈ فٹنگز اور غیر معمولی کھنچاؤ کو دیکھیں۔
6. لنکیج، بازو، بیلٹ، کیم یا آپریٹر کے متعلقہ میکانی حصوں میں ڈھیلا پن تلاش کریں۔
7. معائنے کے بعد ہی ضرورت ہو تو برقی لِمٹ، سینسر اور آپریٹر سیٹنگز کی جانچ کریں۔

ایک طرف کا گھسا رولر یا ٹیڑھا ہینگر پورے نظام کی سیٹنگ بدل سکتا ہے۔ اسی لیے صرف اس مقام پر توجہ نہ دیں جہاں ٹکر کی آواز آ رہی ہے۔

اصل جزو کی پیمائش کیسے کریں

صحیح متبادل کے لیے پرانے جزو کو “نمونے” کے طور پر استعمال کریں، مگر یہ فرض نہ کریں کہ وہ پہلے ہی درست تھا۔ ممکن ہے کہ وہ بھی کسی سابقہ مرمت میں غلط لگایا گیا ہو۔ اس لیے جزو کی پیمائش کے ساتھ اسمبلی میں اس کے مقام اور کام کی تصدیق ضروری ہے۔

بفر یا اسٹاپ بلاک کے لیے

• مجموعی لمبائی، چوڑائی اور موٹائی
• ماؤنٹنگ ہولز کی تعداد، قطر اور مرکز سے مرکز فاصلہ
• تھریڈ، بولٹ یا پلیٹ کی قسم
• رابطے کی سطح کی شکل: چپٹی، گول، مخروطی یا پروفائل والی
• ربڑ کی اصل حالت اور سختی میں تبدیلی کے نشان
• بفر تک پہنچنے سے پہلے پینل کا سفر

اسپرنگ کے لیے

• آزاد لمبائی اور استعمال کے دوران اندازاً لمبائی
• بیرونی قطر، تار کا قطر اور کوائل گنتی
• اینڈ ہکس یا لوپس کا رخ
• اسپرنگ کی سمت اور ماؤنٹنگ پوائنٹس
• اصل استعمال: کھینچاؤ، دباؤ یا واپسی کی معاون قوت

رولر اور ہینگر کے لیے

• رولر کا بیرونی قطر اور چوڑائی
• بور یا شافٹ قطر
• بیرنگ یا بُش کی قسم
• ہینگر پلیٹ کی موٹائی اور فکسنگ ہول پیٹرن
• ٹریک پروفائل اور پینل کی مخصوص پوزیشن

تصاویر میں اسکیل یا ٹیپ بھی شامل کریں، اور ایک تصویر پورے دروازہ میکانزم کی لیں تاکہ حصہ کس جگہ لگتا ہے واضح ہو۔ پارٹ نمبر، ڈور آپریٹر کا ماڈل اور لفٹ برانڈ مفید شناختی اشارے ہیں، مگر انہیں واحد بنیاد نہیں بنانا چاہیے۔

ایڈجسٹمنٹ یا تبدیلی: درست فیصلہ کیسے کریں

ہر خراب دروازہ فوری طور پر نیا اسٹاپر نہیں مانگتا، اور ہر ایڈجسٹمنٹ کسی گھسے ہوئے حصے کو قابل استعمال نہیں بنا سکتی۔ فیصلہ جزو کی جسمانی حالت، جڑ کی خرابی اور دستیاب ایڈجسٹمنٹ رینج کی بنیاد پر کریں۔

ایڈجسٹمنٹ صرف اتنی کریں جتنی متعلقہ ڈیزائن اجازت دیتا ہے۔ اسٹاپ کو ضرورت سے آگے لے جانے، غیر اصل واشر لگا کر فاصلہ بڑھانے، اسپرنگ کو غیر منظور شدہ طریقے سے کھینچنے، یا ربڑ بفر کی جگہ دھاتی ٹکڑا لگانے سے وقتی آواز کم ہو سکتی ہے مگر پینل اور آپریٹر پر بوجھ بڑھ سکتا ہے۔

آخری ڈور موشن اور حفاظتی ٹیسٹ

جزو کی تبدیلی یا ایڈجسٹمنٹ کے بعد دروازے کو صرف ایک مرتبہ چلا کر کام مکمل نہ سمجھیں۔ حتمی جانچ کا مقصد یہ تصدیق کرنا ہے کہ حرکت ہموار ہے، آخری مقامات درست ہیں اور دروازے سے متعلق حفاظتی افعال متاثر نہیں ہوئے۔

تربیت یافتہ تکنیشن کو مناسب سروس طریقہ کار کے تحت یہ تصدیق کرنی چاہیے:

• دروازہ مکمل کھلتا اور مکمل بند ہوتا ہے۔
• اوپن اور کلوز کے آخری مقام پر غیر معمولی ٹکر یا اچھال نہیں ہے۔
• دونوں پینلوں کی سیدھ اور بند ہونے کا گیپ قابل قبول ہے۔
• رولرز، بفرز اور اسٹاپ پوائنٹس میں غیر معمولی رگڑ یا مسلسل دباؤ نہیں ہے۔
• ہال ڈور اور کار ڈور کی کپّلنگ متوقع انداز میں کام کرتی ہے۔
• دروازے کا حفاظتی کنٹیکٹ، انٹرلاک اور متعلقہ ریورسنگ یا ڈٹیکشن افعال اپنی اصل ڈیزائن کارکردگی کے مطابق ہیں۔
• متعدد مکمل سائیکلوں کے بعد کوئی پیچ ڈھیلا، بفر منتقل یا اسپرنگ غیر معمولی طور پر نہ کھنچے۔

حفاظتی سرکٹس، انٹرلاک یا دروازہ رابطوں کو بائی پاس کر کے لفٹ چلانا قابل قبول ٹیسٹ نہیں ہے۔ اگر مرمت کے بعد دروازہ غیر معمولی شور، رگڑ، تاخیر یا غلط پوزیشن دکھائے تو اسے مسافروں کے استعمال میں دینے سے پہلے وجہ حل کی جانی چاہیے۔

عام سوالات

کیا ہر لفٹ میں الگ elevator door stopper ہوتا ہے؟

نہیں۔ بعض ڈیزائنز میں واضح ربڑ اسٹاپ یا ایڈجسٹنگ بلاک ہوتا ہے، جبکہ دوسرے ڈیزائنز میں رولر، لنکیج، آپریٹر لِمٹ اور بفر مل کر حرکت کی حد اور اختتامی پوزیشن سنبھالتے ہیں۔ اسی لیے اسمبلی کی شناخت ضروری ہے۔

کیا صرف اسپرنگ بدلنے سے ہال ڈور کا مسئلہ حل ہو جائے گا؟

صرف اس وقت، جب اسپرنگ واقعی کمزور، ٹوٹا یا غلط ہو اور ٹریک، ہینگر، گائیڈ شو، پینل کی سیدھ اور انٹرلاک کی حرکت درست ہو۔ رگڑ والے دروازے پر مضبوط اسپرنگ لگانے سے بنیادی مسئلہ برقرار رہ سکتا ہے۔

کیا ایک جیسے سائز کا بفر قابل تبادلہ ہے؟

ظاہری سائز کافی نہیں۔ ماؤنٹنگ پیٹرن، رابطے کی شکل، کمپریشن کی گنجائش، استعمال کی جگہ اور متعلقہ ڈور ماڈل کو بھی ملانا ضروری ہے۔

خریداری کی درخواست میں کون سی معلومات دینی چاہییں؟

صاف تصاویر، پرانے حصے کی پیمائش، ڈور آپریٹر یا لفٹ کا ماڈل، جزو کی لگنے کی جگہ، خرابی کی علامت اور دستیاب پارٹ نمبر دیں۔ اس سے مماثل مگر غلط جزو کے انتخاب کا امکان کم ہوتا ہے۔

elevator door stopper کے لیے درست فیصلہ نام سے نہیں بلکہ اس کے اصل کام، دروازے کی حرکت اور متعلقہ اسمبلی کی پیمائش سے ہوتا ہے۔ اسپیئر پارٹس کی سورسنگ میں Kelevator کثیر برانڈ لفٹ اسپیئر پارٹس کے لیے B2B خریداروں، ڈسٹری بیوٹرز اور مینٹیننس کنٹریکٹرز کے ساتھ کام کرتا ہے؛ استفسار کرتے وقت تصاویر، پیمائش اور ماڈل کی معلومات شامل رکھیں تاکہ مطابقت کی جانچ زیادہ واضح ہو سکے۔
