ایلیویٹر ریلے: اقسام، خرابی کی نشانیاں اور درست تبدیلی

ایلیویٹر ریلے کنٹرول پینل کے کم وولٹیج سگنل کو قابلِ عمل سوئچنگ میں بدلتا ہے۔ یہی جزو دروازے کے انٹرلاک، موٹر یا کنٹیکٹر سرکٹ، کار کال، سیفٹی چین، الارم اور مختلف انٹرفیس سرکٹس میں استعمال ہو سکتا ہے۔ ریلے کی خرابی لفٹ کے رکنے، دروازہ نہ کھلنے، غیر مستقل فالٹ یا غلط آپریشن کی شکل میں سامنے آتی ہے، مگر ہر خرابی کا مطلب صرف ریلے خراب ہونا نہیں ہوتا۔

درست تبدیلی کے لیے پہلے سرکٹ کی اصل خرابی معلوم کریں، پھر کوائل وولٹیج، کانٹیکٹ کی قسم اور ریٹنگ، ساکٹ یا بورڈ کا کنیکٹر، پن ترتیب، ماڈل اور ہارڈویئر ریویژن ملائیں۔ صرف ظاہری شکل یا ملتے جلتے پارٹ نمبر کی بنیاد پر ریلے یا ریلے بورڈ لگانا قابلِ اعتماد طریقہ نہیں ہے۔

ایلیویٹر ریلے کیا کنٹرول کرتا ہے؟

ریلے ایک برقی سوئچ ہے جسے عموماً کم طاقت والا کنٹرول سگنل چلاتا ہے۔ جب کوائل کو مطلوبہ وولٹیج ملتا ہے تو ریلے کے کانٹیکٹس اپنی حالت تبدیل کرتے ہیں: Normally Open (NO) کانٹیکٹ بند ہو سکتا ہے اور Normally Closed (NC) کانٹیکٹ کھل سکتا ہے۔ اس عمل سے کنٹرولر ایک دوسرے سرکٹ کو اجازت، روک یا نگرانی کا سگنل دیتا ہے۔

لفٹ میں ایک ہی ریلے کا کام کنٹرولر، لفٹ کی قسم اور سرکٹ ڈیزائن کے مطابق مختلف ہو سکتا ہے۔ عام استعمالات میں شامل ہیں:

• کار اور لینڈنگ ڈور کے انٹرلاک سرکٹ کی نگرانی
• دروازہ اوپن یا کلوز کمانڈ کے انٹرفیس
• کار ٹاپ پر موجود سروس، انسپیکشن یا سیفٹی سگنلز
• موٹر کنٹرول سرکٹ میں کنٹیکٹر یا معاون سرکٹ کو کمانڈ دینا
• اوورلوڈ، فائر سروس، الارم یا ایمرجنسی سگنلز کا انٹرفیس
• لِمٹ سوئچ، ڈور زون، اپ/ڈاؤن سمت اور پوزیشن سگنلز کی علیحدگی
• مختلف وولٹیج یا کنٹرول سرکٹس کے درمیان electrical isolation

یہ فرق سمجھنا ضروری ہے کہ ریلے عموماً لوڈ کو براہِ راست “کنٹرولر کی طرح” فیصلہ نہیں کرتا۔ کنٹرولر، سیفٹی سرکٹ یا سوئچنگ لاجک اسے کمانڈ دیتی ہے، اور ریلے اس کمانڈ کو اپنے کانٹیکٹس کے ذریعے اگلے سرکٹ تک پہنچاتا ہے۔

حفاظتی سرکٹ میں ریلے کی اہمیت

سیفٹی چین میں استعمال ہونے والا ریلے اکثر fail-safe منطق کا حصہ ہوتا ہے۔ یعنی نارمل اور محفوظ حالت میں ریلے energize رہتا ہے یا ایک مخصوص کانٹیکٹ ترتیب برقرار رکھتا ہے؛ وائر ٹوٹنے، بجلی ختم ہونے یا کسی حفاظتی ڈیوائس کے کھلنے پر سرکٹ لفٹ کو چلنے کی اجازت نہیں دیتا۔ اسی لیے NC، NO یا changeover کانٹیکٹ کی غلط تبدیلی کسی بظاہر معمولی مرمت کو حفاظتی مسئلے میں بدل سکتی ہے۔

الیکٹرو مکینیکل اور سالڈ اسٹیٹ ریلے کا فرق

ایلیویٹر ریلے عموماً دو بنیادی اقسام میں ملتے ہیں: electromechanical relay اور solid-state relay (SSR)۔ ہر قسم کے انتخاب کا انحصار اصل سرکٹ، لوڈ کی نوعیت اور کنٹرولر کے ڈیزائن پر ہے۔

الیکٹرو مکینیکل ریلے لفٹ کنٹرول سرکٹس میں عام ہیں کیونکہ ان کی کانٹیکٹ ترتیب واضح ہوتی ہے اور کئی ایپلی کیشنز میں dry contact درکار ہوتا ہے۔ مگر بار بار سوئچ ہونے، inductive load یا خراب suppression کے باعث ان کے کانٹیکٹس متاثر ہو سکتے ہیں۔

SSR خاموش اور تیز سوئچنگ فراہم کر سکتا ہے، لیکن اسے عام electromechanical relay کا بلا سوچے متبادل نہیں سمجھنا چاہیے۔ بعض SSR میں off حالت کے باوجود leakage current ہو سکتا ہے، بعض صرف AC یا صرف DC کے لیے موزوں ہوتے ہیں، اور حرارت نکالنے کے لیے heat sink درکار ہو سکتا ہے۔ سیفٹی سرکٹ میں اصل مینوفیکچرر کی منظور شدہ قسم اور کنٹرول منطق کو برقرار رکھنا خاص اہمیت رکھتا ہے۔

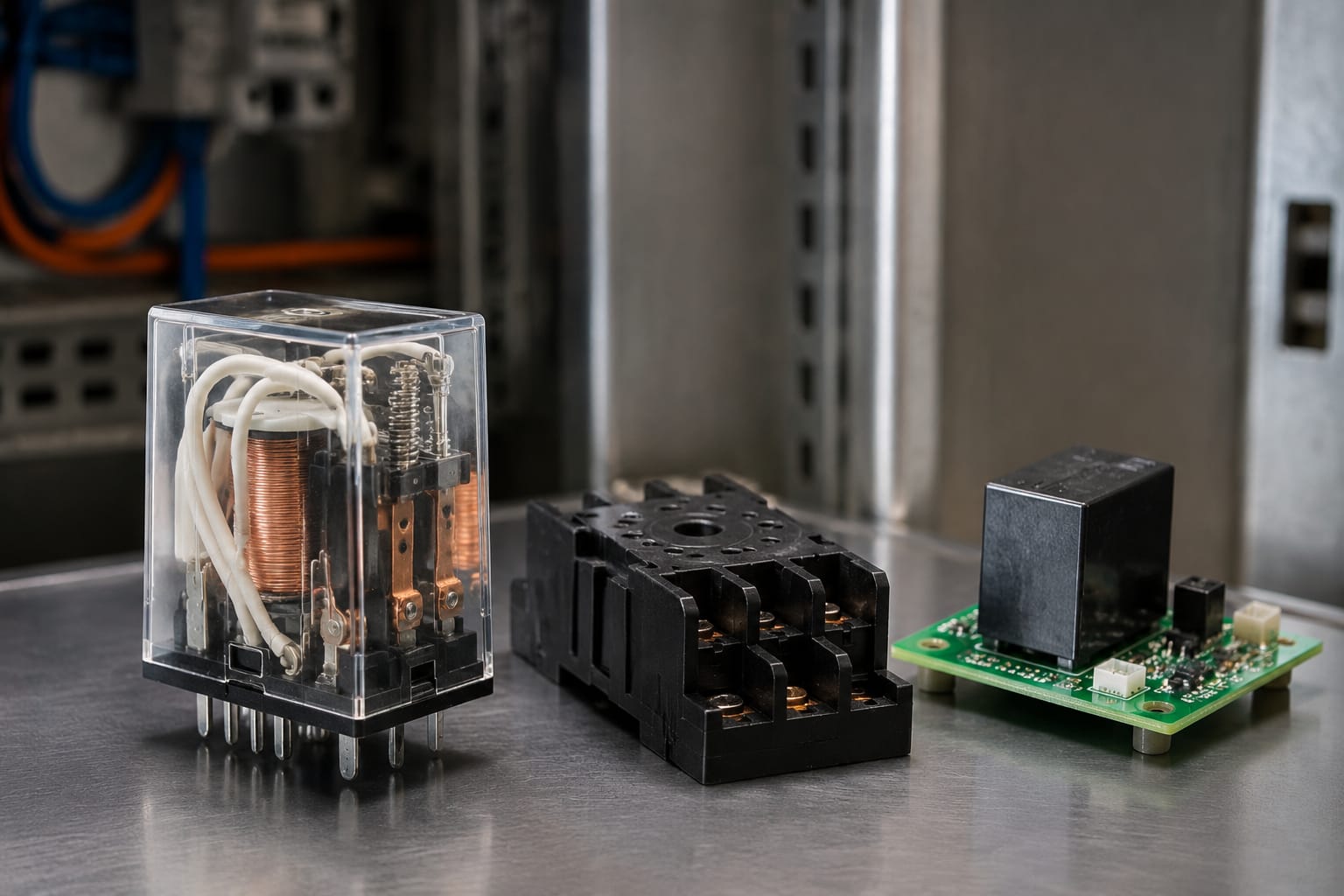

پلگ اِن، PCB اور سیلڈ ریلے

ایک ریلے پینل میں ساکٹ پر لگنے والا plug-in relay ہو سکتا ہے، براہِ راست PCB پر solder کیا ہوا چھوٹا ریلے ہو سکتا ہے، یا sealed relay module کی شکل میں آ سکتا ہے۔ ظاہری مماثلت کافی نہیں:

• ساکٹ میں فٹ ہونے والا ریلے بھی مختلف pin layout رکھ سکتا ہے۔
• PCB ریلے کی footprint، coil polarity اور کانٹیکٹ ترتیب مختلف ہو سکتی ہے۔
• sealed module میں اضافی circuitry، diode، resistor یا suppression شامل ہو سکتی ہے۔
• DC coil پر diode والی قسم کو polarity الٹی دے دی جائے تو ریلے یا کنٹرول آؤٹ پٹ کو نقصان پہنچ سکتا ہے۔

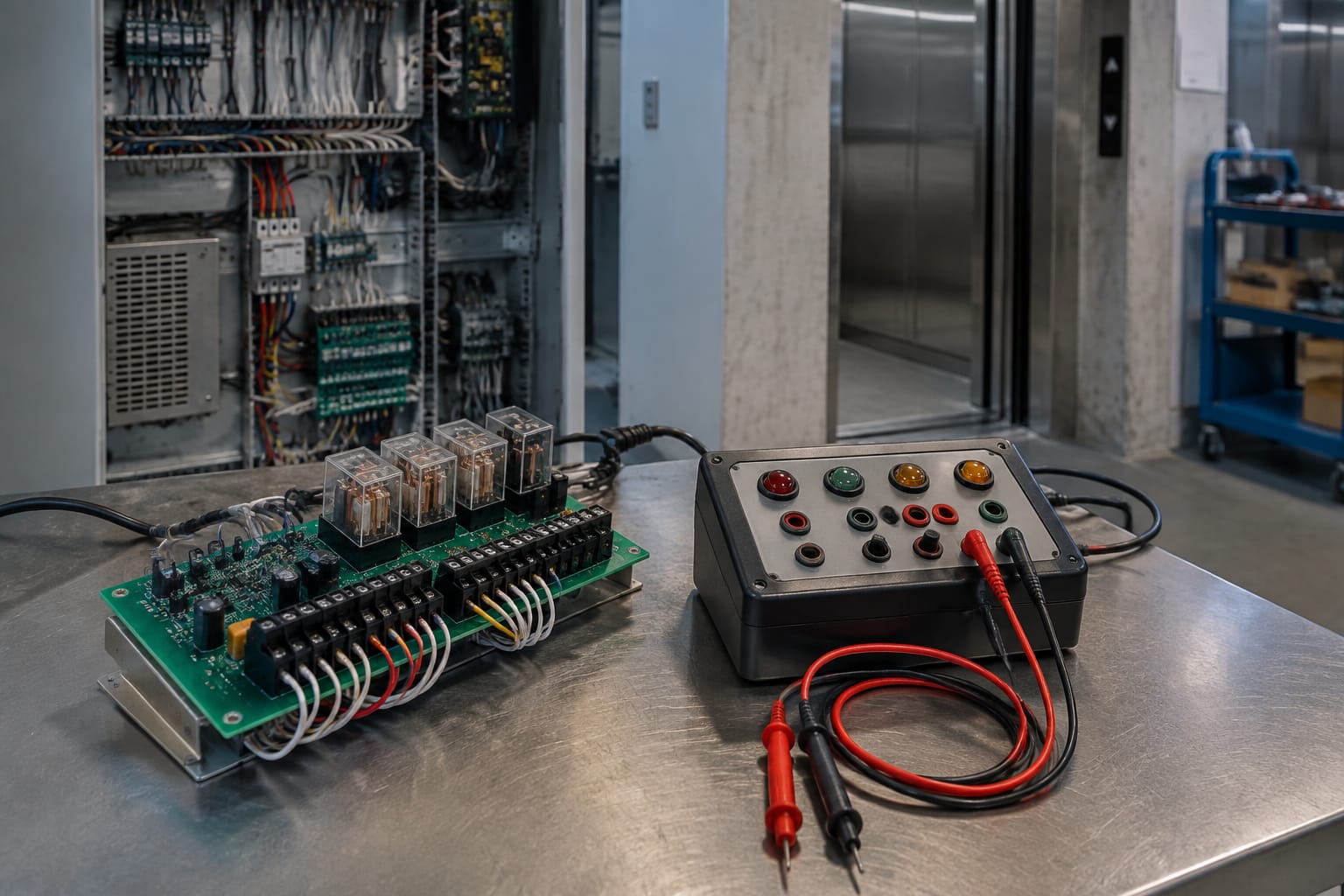

ڈور اور سیفٹی سرکٹس میں ریلے بورڈز

کئی جدید یا retrofit لفٹس میں ریلے اکیلا جزو نہیں بلکہ relay board کا حصہ ہوتا ہے۔ یہ بورڈ متعدد ریلے، terminal blocks، LEDs، fuse، optocoupler، resistors اور connectors کو ایک جگہ جمع کرتا ہے۔ بورڈ کنٹرولر اور فیلڈ ڈیوائسز، جیسے door lock، car-top devices یا external interface، کے درمیان سگنلز تقسیم یا isolate کر سکتا ہے۔

ڈور بائی پاس یا ڈور سے متعلق سرکٹس میں ریلے بورڈ کی تبدیلی خاص احتیاط مانگتی ہے۔ مثال کے طور پر [Otis کے لیے ڈور بائی پاس کنٹرول ریلے بورڈ](/products/door-bypass-control-relay-board-otis-elevator-parts-lift-accessories/) دیکھتے وقت صرف نام کافی نہیں؛ اصل پینل، wiring diagram، connector position اور متعلقہ حفاظتی منطق کی تصدیق ضروری ہے۔

کار ٹاپ بورڈز بھی ایک ہی نام کے باوجود مختلف کنٹرول پلیٹ فارم، کنیکٹر اور سگنل ترتیب کے ساتھ آ سکتے ہیں۔ مناسب متبادل منتخب کرنے کے لیے [KCE/KONE کار ٹاپ ریلے بورڈ](/products/elevator-car-top-relay-board-kce-kone-lift-parts/) کی درخواست یا خریداری سے پہلے اصل بورڈ کی واضح تصاویر، مکمل لیبل اور کنیکٹر تفصیل ساتھ رکھنا عملی طور پر مفید ہے۔

بورڈ کی خرابی کو صرف ریلے کی خرابی نہ سمجھیں

اگر ریلے بورڈ پر LED نہیں جل رہی، یا آؤٹ پٹ نہیں آ رہی، تو ممکنہ مسئلہ ریلے کے علاوہ بھی ہو سکتا ہے:

• بورڈ تک سپلائی وولٹیج نہیں پہنچ رہی
• fuse یا protection component اوپن ہے
• کنٹرولر کا input command موجود نہیں
• connector ڈھیلا، oxidized یا غلط جگہ لگا ہوا ہے
• PCB track، solder joint یا terminal متاثر ہے
• آؤٹ پٹ لوڈ میں short circuit ہے
• input یا output common غلط سمجھا گیا ہے

اس لیے بورڈ سے ریلے نکالنے یا پورا بورڈ بدلنے سے پہلے input، supply، output اور load کو الگ الگ جانچیں۔

ایلیویٹر ریلے کی خرابی کی عام نشانیاں

خراب elevator relay کی علامت ہمیشہ مستقل نہیں ہوتی۔ بعض ریلے گرم ہونے، vibration، نمی، گرد، کم وولٹیج یا رابطے کی خرابی کے بعد وقفے وقفے سے ناکام ہوتے ہیں۔ یہ نشانیاں تشخیص کا آغاز ہیں، حتمی فیصلہ نہیں۔

عام علامات یہ ہیں:

• لفٹ مخصوص فلور پر یا مخصوص کمانڈ کے بعد چلنے سے انکار کرے
• دروازہ بند ہونے کے باوجود controller کو door-closed یا lock signal نہ ملے
• دروازہ کمانڈ ملنے پر بھی اوپن یا کلوز نہ ہو
• کنٹرول پینل سے مسلسل clicking کی آواز آئے، مگر متعلقہ عمل مکمل نہ ہو
• ریلے کی coil energize ہو، مگر آؤٹ پٹ کانٹیکٹ continuity نہ دے
• ریلے بند ہونے پر بھی لوڈ چلتا رہے، جس سے welded contacts کا شبہ ہو
• بورڈ کی status LED کمانڈ کے مطابق بدلے، مگر field device تک output نہ پہنچے
• ریلے یا ساکٹ میں جلن، discoloration، پگھلا پلاسٹک یا غیر معمولی حرارت نظر آئے
• فالٹ کبھی ختم اور کبھی ظاہر ہو، خاص طور پر vibration یا دروازے کی حرکت کے ساتھ
• fuse بار بار اڑے یا control supply غیر معمولی طور پر گر جائے

کانٹیکٹ چپکنے اور coil خراب ہونے میں فرق

کانٹیکٹ welded ہونے پر ریلے de-energize ہونے کے باوجود NO contact بند رہ سکتا ہے۔ یہ حالت کسی output کو غیر مطلوبہ طور پر active رکھ سکتی ہے۔ دوسری طرف coil open ہونے پر ریلے pull-in نہیں کرتا، اور coil short یا کم مزاحمت ہونے پر supply voltage گرنے، fuse اڑنے یا driver circuit پر غیر معمولی بوجھ کی علامات آ سکتی ہیں۔

صرف ریلے کی “کلک” سننا کافی ثبوت نہیں۔ کلک آنے کے باوجود کانٹیکٹ oxidized، burnt یا high-resistance ہو سکتے ہیں، جس کے نتیجے میں meter پر وولٹیج نظر آتا ہے مگر لوڈ کے تحت سرکٹ کام نہیں کرتا۔

کوائل وولٹیج اور کانٹیکٹ ریٹنگ کیسے ملائیں؟

ریلے بدلنے سے پہلے نام پلیٹ، ریلے casing، circuit diagram اور بورڈ markings سے بنیادی برقی خصوصیات نوٹ کریں۔ درست متبادل میں صرف ایک یا دو خصوصیات نہیں، پورا فنکشنل پروفائل ملنا چاہیے۔

کانٹیکٹ ریٹنگ کو صرف ampere کے ایک عدد تک محدود نہ کریں۔ resistive load اور inductive load کی سوئچنگ ضروریات مختلف ہوتی ہیں۔ coil، solenoid، contactor یا motor-related circuit بند کرتے وقت arcing زیادہ ہو سکتی ہے؛ اس لیے ایک بظاہر یکساں ampere rating بھی اصل استعمال کے لیے مناسب نہ ہو۔

ایک عام غلطی یہ ہے کہ تکنیشن زیادہ current rating کو ہمیشہ “بہتر” سمجھ لے۔ اگرچہ مناسب margin ضروری ہے، مگر زیادہ current rating والا ریلے مختلف coil current، size، pin configuration یا operating characteristics رکھ سکتا ہے۔ متبادل کو سرکٹ کی ضرورت کے مطابق منتخب کریں، محض بڑی rating کے مطابق نہیں۔

تبدیلی سے پہلے سرکٹ کی تشخیص کریں

ریلے کو فوری طور پر تبدیل کرنے سے عارضی طور پر فالٹ ختم ہو سکتا ہے، لیکن اگر اصل مسئلہ door lock، coil supply، controller output یا shorted load ہے تو نیا ریلے بھی جلد متاثر ہو سکتا ہے۔ تشخیص منظم طریقے سے کریں۔

عملی تشخیصی ترتیب

1. لفٹ کو متعلقہ site procedure کے تحت محفوظ حالت میں لائیں۔ main supply isolation، lockout/tagout اور residual voltage کی جانچ قابلِ عمل حفاظتی اقدامات ہیں۔
2. fault code، controller event history اور fault کا وقت نوٹ کریں۔ دیکھیں مسئلہ کس mode، door، floor یا کمانڈ پر ظاہر ہوتا ہے۔
3. wiring diagram سے متعلق ریلے کا coil circuit اور contact circuit الگ شناخت کریں۔
4. ریلے کی coil پر کمانڈ کے وقت مطلوبہ وولٹیج ماپیں۔ اس کی قدر اصل coil rating اور system documentation کے مطابق ہونی چاہیے۔
5. کمانڈ موجود ہو تو ریلے کی mechanical operation اور کانٹیکٹ continuity چیک کریں۔ جہاں مناسب ہو، load کے تحت voltage drop بھی جانچیں۔
6. coil پر وولٹیج نہ ہو تو upstream signal، safety chain، fuse، input condition اور controller output تلاش کریں۔
7. coil operate ہو مگر output نہ ملے تو contacts، socket terminals، PCB solder joints اور downstream wiring چیک کریں۔
8. output موجود ہو مگر device نہ چلے تو field device، return path، common supply اور mechanical binding کا معائنہ کریں۔
9. مرمت کے بعد connector seating، terminal torque اور wire identification دوبارہ چیک کریں۔

live panel میں پیمائش صرف تربیت یافتہ اہل فرد، درست meter category، محفوظ probes اور سائٹ کے منظور شدہ طریقہ کار کے تحت کرے۔ حفاظتی سرکٹ کو jumper سے عارضی طور پر bypass کرنا تشخیص کا معمول کا متبادل نہیں ہے۔ ایسا عمل غیر محفوظ حالت پیدا کر سکتا ہے اور اصل خرابی کو چھپا بھی سکتا ہے۔

بورڈ، کنیکٹر اور ریویژن کی مطابقت ملائیں

ایک مکمل relay board کا انتخاب کرتے وقت board name یا brand alone پر انحصار نہ کریں۔ ایک ہی سیریز کے اندر مختلف revision میں connector keying، pin assignment، relay count، input voltage، firmware interaction یا auxiliary functions بدل سکتے ہیں۔

بورڈ کی مطابقت کے لیے یہ معلومات اکٹھی کریں:

• مکمل part number، نہ کہ صرف بنیادی series number
• manufacturer label اور revision، جیسے Rev. A، Rev. B یا hardware code
• بورڈ کے دونوں اطراف کی واضح تصاویر
• تمام connectors کی تعداد، شکل، keying اور pin count
• terminal markings اور DIP-switch یا jumper positions
• controller model اور متعلقہ system configuration
• اصل خرابی کی تفصیل اور fault code، اگر دستیاب ہو
• متعلقہ wiring diagram یا connector pinout
• بورڈ پر relay coil voltage اور supply markings

کنیکٹر کا فزیکل طور پر لگ جانا electrical compatibility کی ضمانت نہیں دیتا۔ ایک غلط pin mapping میں supply، input، common یا output دوسرے terminal پر پہنچ سکتا ہے۔ اس سے board، controller یا field wiring کو نقصان پہنچنے کا خطرہ ہے۔

اگر نظام میں مختلف سگنلز کے درمیان interface board استعمال ہوتی ہے تو متبادل کے لیے اس کی input/output logic، common reference، relay contact arrangement اور connector assignment ضرور ملائیں۔ [انٹرفیس اور ریلے بورڈ](/products/interface-board-relay-board-lift-parts-elevator-accessories/) کی جانچ کرتے وقت بھی یہی اصول لاگو ہوتا ہے: تصویر مدد دیتی ہے، مگر part number اور electrical configuration فیصلہ کن ہوتے ہیں۔

مرمت شدہ، متبادل اور اصل ڈیزائن

کسی بورڈ کے لیے “replacement” کا مطلب ہمیشہ ایک جیسا نہیں ہوتا۔ ممکن ہے پارٹ اصل design کا spare ہو، compatible replacement ہو، repair شدہ board ہو یا مختلف revision کا part ہو۔ خریداری یا sourcing کے مرحلے میں یہ سوال واضح کریں:

• کیا part number مکمل طور پر ایک جیسا ہے؟
• اگر revision مختلف ہے تو manufacturer documentation اس کی compatibility بتاتی ہے؟
• board پر موجود relays اور terminals کی function mapping برابر ہے؟
• کیا external wiring، jumper یا configuration میں تبدیلی درکار ہوگی؟
• کیا پرانا board repair کے قابل ہے، مثلاً صرف relay، fuse یا solder joint کی خرابی؟

یہ سوال B2B sourcing میں خاص طور پر اہم ہیں، کیونکہ ایک غلط board متعدد سائٹس پر installation delay یا repeat visits کا سبب بن سکتا ہے۔

تبدیلی کے بعد نظام کی جانچ

ریلے یا ریلے بورڈ لگانے کے بعد صرف یہ دیکھ لینا کافی نہیں کہ لفٹ نے ایک مرتبہ حرکت کی۔ متعلقہ function، safety response اور wiring integrity کی مناسب جانچ ضروری ہے۔ ٹیسٹ کا دائرہ سسٹم، متعلقہ سرکٹ اور سائٹ کے طریقہ کار کے مطابق طے ہونا چاہیے۔

کم از کم یہ checks شامل کریں:

• ریلے اور board کی part number، orientation اور connectors دوبارہ verify کریں۔
• power-on سے پہلے loose wire strands، غلط terminals، damaged insulation اور unseated connectors دیکھیں۔
• کنٹرول سپلائی وولٹیج اور board status indicators کو معمول کے مطابق چیک کریں۔
• متاثرہ door، call، interlock یا auxiliary function کو متعدد بار operate کر کے تسلسل دیکھیں۔
• اگر مسئلہ door circuit سے متعلق تھا تو door open، close، re-open اور lock confirmation کی تمام متعلقہ حالتیں چیک کریں۔
• inspection اور normal mode کے متوقع فرق کو system procedure کے مطابق verify کریں۔
• fault log دیکھیں کہ سابقہ fault دوبارہ تو نہیں آیا۔
• غیر معمولی heating، smell، buzzing یا relay chatter کی جانچ کریں۔
• حفاظتی افعال کی جانچ صرف منظور شدہ testing procedure اور مجاز فرد کے ذریعے کریں۔

ریلے chatter عموماً کم coil voltage، ناقص return/common، ڈھیلا connector، intermittent safety signal یا کمزور power supply کی طرف اشارہ کرتا ہے۔ ایسی صورت میں ریلے دوبارہ تبدیل کرنے سے پہلے voltage drop اور upstream circuit کو ترجیح سے چیک کریں۔

عام غلطیاں جن سے بچنا چاہیے

ایلیویٹر ریلے کی تبدیلی میں زیادہ تر ناکامیاں اس وقت ہوتی ہیں جب صرف خراب دکھائی دینے والے جزو کو مسئلے کی وجہ سمجھ لیا جاتا ہے۔ درج ذیل غلطیاں خاص طور پر عام ہیں:

• coil voltage پڑھے بغیر متبادل ریلے لگانا
• NO اور NC کانٹیکٹ کو ایک دوسرے کا متبادل سمجھنا
• DC coil میں diode والی polarity کو نظر انداز کرنا
• current rating دیکھ کر pin layout اور contact form کو نظر انداز کرنا
• burnt relay بدل کر shorted load یا loose terminal کو برقرار رہنے دینا
• board revision اور connector pinout کی تصدیق نہ کرنا
• contact resistance کو صرف no-load continuity سے درست قرار دینا
• safety chain میں غیر منظور شدہ jumper یا bypass استعمال کرنا
• failed relay کی تصویر یا part number ریکارڈ نہ کرنا، جس سے sourcing میں ابہام پیدا ہو

نتیجہ اور اگلا عملی قدم

elevator relay ایک چھوٹا مگر فیصلہ کن کنٹرول جزو ہے۔ قابلِ اعتماد تبدیلی کے لیے پہلے خرابی کو coil، contact، board، wiring یا load میں الگ کریں؛ پھر coil voltage، contact arrangement، load rating، pin layout اور board revision کو اصل پارٹ سے ملائیں۔ سیفٹی اور ڈور سرکٹس میں خاص طور پر original wiring logic اور منظور شدہ testing procedure برقرار رکھنا ضروری ہے۔
