ایلیویٹر شیوز: اقسام، جانچ اور درست سورسنگ گائیڈ

ایلیویٹر شیوز لفٹ کے رسی، بیلٹ یا دروازہ ہینگنگ نظام کو مقررہ راستے پر چلاتی ہیں۔ درست شیَو کا انتخاب صرف قطر ملا لینے سے نہیں ہوتا؛ گروو پروفائل، رسی یا بیلٹ کا سائز، بیئرنگ، بور، شافٹ، آفسیٹ اور ماؤنٹنگ بھی عین مطابق ہونے چاہییں۔ غلط میچ سے رسی کا غیر معمولی پہناؤ، سلِپ، وائبریشن، شور اور دروازے کی خرابی پیدا ہو سکتی ہے۔

متبادل پارٹ خریدنے سے پہلے موجودہ شیَو کی شناخت، واضح پیمائش اور خرابی کی وجہ معلوم کریں۔ بعض صورتوں میں صرف بیئرنگ تبدیل کرنا کافی ہوتا ہے، جبکہ گھسے ہوئے گرووز یا ٹیڑھی باڈی کے لیے مکمل شیَو اسمبلی بدلنا زیادہ موزوں رہتا ہے۔

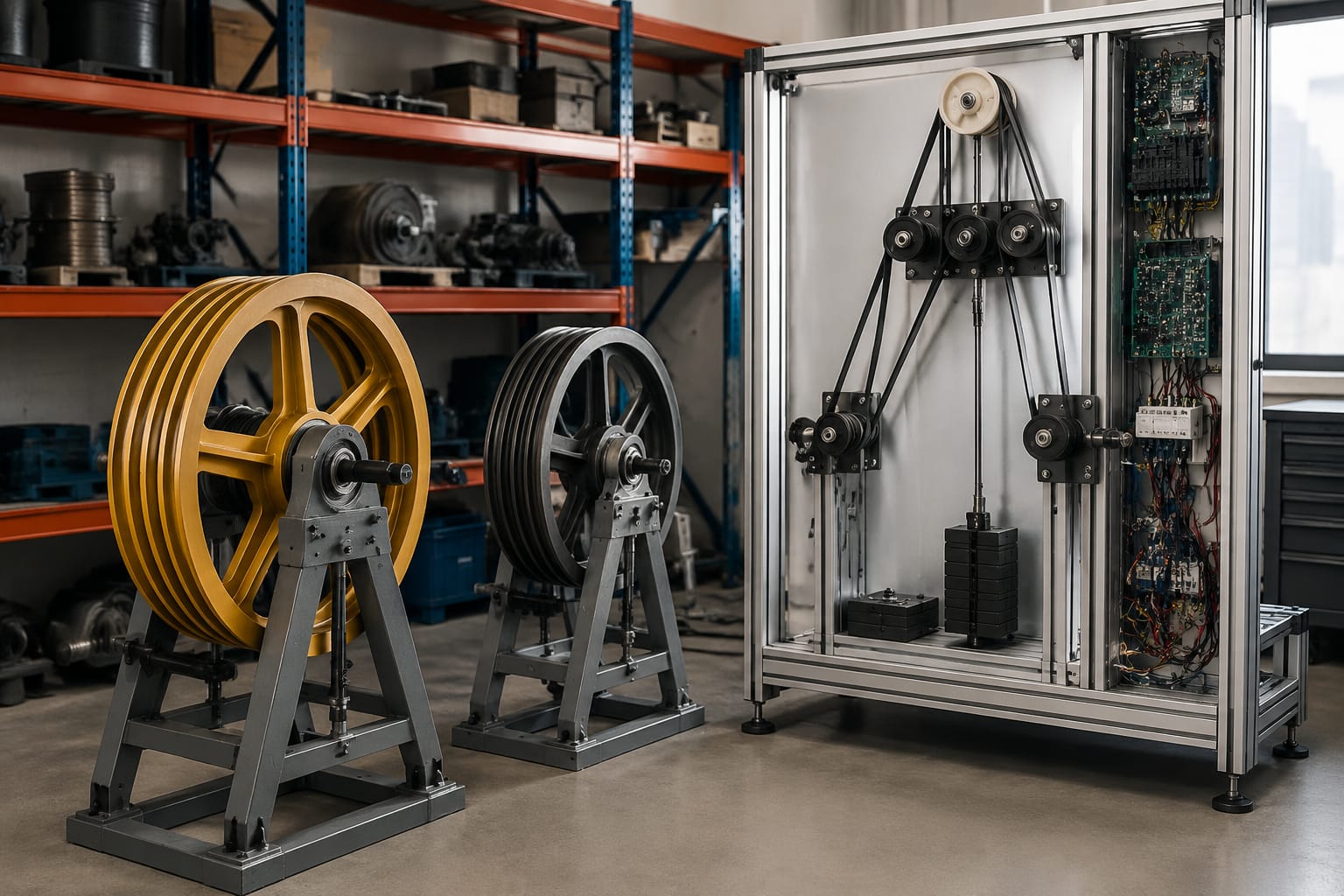

ٹریکشن اور ڈیفلیکٹر شیوز

ٹریکشن شیَو مشین کا بنیادی پہیہ ہے جو ٹریکشن رسیوں کے ساتھ گرفت بنا کر کار اور کاؤنٹر ویٹ کو حرکت دیتا ہے۔ اس کا قطر، گرووز کی تعداد، گروو کی شکل اور رسی کے ساتھ رابطہ براہ راست لفٹ کی ٹریکشن اور سفر کی نرمی پر اثر انداز ہوتے ہیں۔ اسے عموماً ٹریکشن وہیل بھی کہا جاتا ہے۔

ڈیفلیکٹر شیَو کا کام رسی کی سمت بدلنا ہے۔ یہ عام طور پر خود ڈرائیو نہیں دیتی، لیکن رسی کے راستے، لپیٹ کے زاویے اور مشین روم یا اوورہیڈ کی ترتیب میں اہم کردار ادا کرتی ہے۔ ڈیفلیکٹر شیَو پر گروو نقصان کو معمولی نہ سمجھیں، کیونکہ غیر ہموار راستہ رسیوں میں مختلف تناؤ اور کناروں کے پہناؤ کا سبب بن سکتا ہے۔

ٹریکشن شیَو کے معاملے میں صرف تصویر یا بیرونی قطر پر فیصلہ نہ کریں۔ ایک جیسے دکھائی دینے والے دو پہیوں کا گروو رداس، پچ، ہب کی موٹائی یا شافٹ کنکشن مختلف ہو سکتا ہے۔ اگر متعلقہ پارٹ مشین برانڈ یا ماڈل سے شناخت ہوتا ہو تو پرانا پارٹ نمبر، مشین نام پلیٹ اور واضح تصاویر مفید تصدیق دیتی ہیں۔ مثال کے طور پر مخصوص [Otis ٹریکشن وہیل سوئچ پارٹ](/products/traction-wheel-switch-otis-elevator-parts-lift-accessories/) کی مطابقت بھی آرڈر سے پہلے اصل مشین اور اسمبلی کی تفصیل سے چیک ہونی چاہیے۔

ٹریکشن شیَو میں گروو کیوں فیصلہ کن ہے؟

گروو رسی کو اپنی جگہ رکھتا اور مناسب رابطہ پیدا کرتا ہے۔ اس کی شکل عموماً رسی کی قسم، مشین ڈیزائن اور مطلوبہ گرفت کے مطابق بنائی جاتی ہے۔ رسی کے لیے بنا V-groove، U-groove یا انڈرکٹ گروو ایک دوسرے کا عمومی متبادل نہیں ہیں۔

غلط پروفائل سے یہ مسائل پیدا ہو سکتے ہیں:

• رسی غیر معمولی طور پر دب سکتی یا کناروں سے رگڑ کھا سکتی ہے۔
• کار لوڈ یا بریکنگ کے دوران سلِپ کا خطرہ بڑھ سکتا ہے۔
• متعدد رسیوں میں لوڈ کی تقسیم یکساں نہیں رہتی۔
• رسی اور شیَو دونوں کی سروس لائف کم ہو سکتی ہے۔
• ٹریول کے دوران چرچراہٹ، دھاتی آواز یا وائبریشن محسوس ہو سکتی ہے۔

رسیاں یا متعلقہ ٹریکشن اجزا تبدیل کرنے کے بعد بھی پرانے، شدید گھسے ہوئے شیَو کو نظر انداز کرنا مناسب نہیں۔ مکمل نظام کی حالت دیکھ کر فیصلہ کریں۔

ڈائیورٹنگ، سیکنڈری اور ڈور شیوز

ڈائیورٹنگ شیَو بھی رسی یا بیلٹ کے سفر کا رخ بدلتی ہے، مگر اس کی جگہ اور مقصد لفٹ کی سسپنشن ترتیب کے مطابق مختلف ہوتا ہے۔ بعض انتظامات میں اسے اوورہیڈ، کار فریم یا کاؤنٹر ویٹ سے متعلق نظام میں استعمال کیا جاتا ہے۔ اصطلاحات مینوفیکچرر کے مطابق بدل سکتی ہیں، اس لیے صرف نام پر انحصار کرنے کے بجائے نصب مقام اور فنکشن درج کریں۔

سیکنڈری شیَو سے عموماً وہ معاون پہیہ مراد ہوتا ہے جو بنیادی ڈرائیو کے بجائے راستہ، تناؤ یا معاون حرکت سنبھالتا ہے۔ اس میں ڈیفلیکٹر، گائیڈ یا معطلی کے مخصوص پہیے شامل ہو سکتے ہیں۔ سورسنگ کے لیے یہ واضح کرنا ضروری ہے کہ شیَو مشین، کار، کاؤنٹر ویٹ، گورنر یا کسی دوسرے سب سسٹم کا حصہ ہے۔

ڈور شیَو لفٹ کے دروازے کے ہینگنگ یا آپریٹر میکانزم میں کام کرتی ہے۔ یہ کیبن یا لینڈنگ ڈور پینل کو ہینگر ریل پر ہموار چلانے، بیلٹ یا کیبل کا رخ رکھنے، یا کسی رابطہ میکانزم کو حرکت دینے میں استعمال ہو سکتی ہے۔ ڈور شیَو کی خرابی عموماً دروازہ اٹکنے، جھٹکے سے بند ہونے، غیر ہموار گیپ یا رگڑ والی آواز کی صورت میں سامنے آتی ہے۔

دروازے کی شیَو شناخت کرتے وقت یہ فرق واضح رکھیں:

• ہینگنگ وہیل: ڈور پینل کا وزن اٹھا کر ریل پر چلتی ہے۔
• چینج یا گائیڈ وہیل: بیلٹ، کیبل یا میکانزم کے راستے کو تبدیل یا رہنمائی دیتی ہے۔
• سنگل یا ڈبل گروو شیَو: گرووز کی تعداد بیلٹ/کیبل کے راستے کے مطابق ہوتی ہے۔
• بیئرنگ والی یا بش والی شیَو: اندرونی سپورٹ ساخت اور تبدیل کرنے کا طریقہ مختلف ہو سکتا ہے۔

مثال کے طور پر [74 × 19 ملی میٹر ڈور چینج وہیل](/products/74x19x6203-lift-door-change-wheel-elevator-parts/) اور [140 × 20 ملی میٹر ڈبل گروو ڈور ہینگنگ وہیل](/products/door-hanging-wheel-double-groove-140x20x6204-lift-parts-elevator-accessories/) کے نام میں موجود سائز یا بیئرنگ ریفرنس مددگار اشارے ہیں، مگر انہیں مکمل مطابقت کا ثبوت نہ سمجھا جائے۔ ریل پروفائل، اندرونی چوڑائی، ماؤنٹنگ اور اصل ڈور اسمبلی سے تصدیق ضروری ہے۔

شیَو کے مواد اور گروو پروفائل

شیَو کا مواد اس کے مقام، لوڈ، رفتار، ماحول اور چلنے والے جزو پر منحصر ہوتا ہے۔ بھاری ٹریکشن اور رسی والے استعمال میں دھات کی شیوز عام ہیں، جبکہ دروازے کے بعض استعمالات میں دھات، انجینیئرنگ پلاسٹک، پولی یوریتھین یا ربڑ نما کوٹنگ والے پہیے مل سکتے ہیں۔ مواد کا انتخاب محض قیمت کی بنیاد پر نہ کریں۔

عام مواد اور ان کے استعمال

گروو پروفائل میں درج ذیل تفصیلات ریکارڈ کریں:

• گرووز کی تعداد
• ہر گروو کا کھلا منہ اور گہرائی
• گرووز کے درمیان پچ
• V، U، نیم گول یا انڈرکٹ شکل
• رسی، بیلٹ یا کیبل کا نامی قطر/چوڑائی
• گروو میں لائنر، کوٹنگ یا الگ قابلِ تبدیلی انسرٹ کی موجودگی
• گردش کی سمت، اگر ڈیزائن میں مخصوص ہو

نیا شیَو اس وقت بھی ناموزوں ہو سکتا ہے جب اس کا قطر درست ہو لیکن گروو پچ مختلف ہو۔ متعدد رسیوں والے نظام میں چھوٹی سی پچ کی غلطی بھی رسیوں کے بیٹھنے اور لوڈ بانٹنے کو متاثر کر سکتی ہے۔

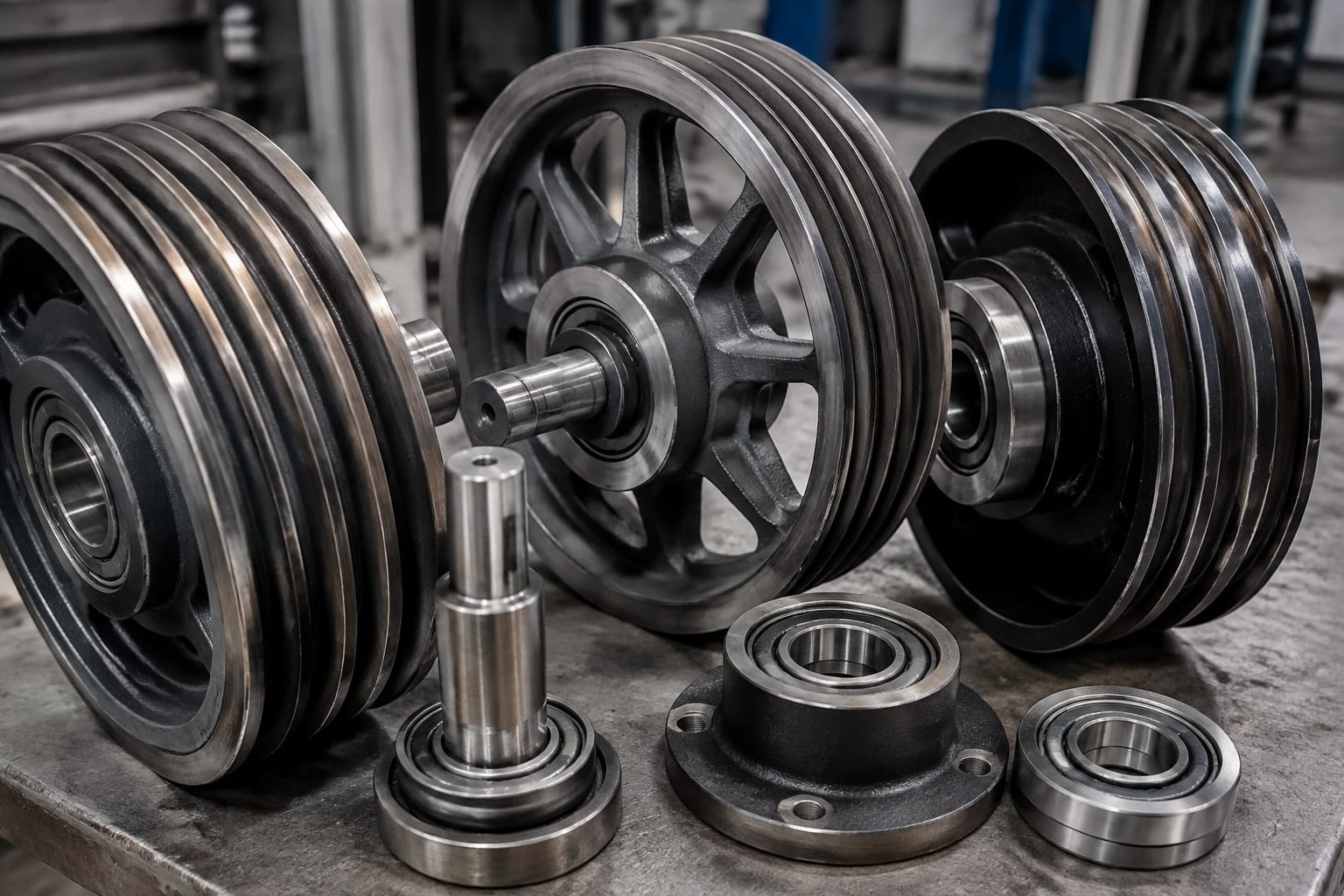

بیئرنگ، شافٹ اور ماؤنٹنگ

بہت سی شیوز میں بیئرنگ اسمبلی کا اہم حصہ ہوتا ہے۔ بیئرنگ خراب ہونے پر شیَو کا بیرونی جسم صحیح دکھائی دے سکتا ہے، مگر گھومتے وقت شور، کھردرا پن یا سائیڈ پلے محسوس ہو سکتا ہے۔ صرف بیئرنگ نمبر دیکھ کر پارٹ منتخب کرنا کافی نہیں؛ بیئرنگ سیٹ کی گہرائی، برقرار رکھنے کا طریقہ اور شیَو کے اندر اس کی پوزیشن بھی چیک کریں۔

بیئرنگ کے لیے درج ذیل معلومات نوٹ کریں:

• بیئرنگ کا مکمل نمبر، مثلاً 6203
• اندرونی قطر، بیرونی قطر اور چوڑائی
• اوپن، شیلڈڈ یا سیلڈ ڈیزائن
• ایک یا دو بیئرنگ کا انتظام
• اسپیسر، سرکلپ، ریٹینر یا کور کی موجودگی
• محوری پلے اور ریڈیل پلے کی حالت

شافٹ اور بور کے معاملے میں یہ پیمائشیں اہم ہیں:

• بور قطر
• کی وے، اسپلائن، ٹیپر یا تھریڈ کی تفصیل
• ہب کی لمبائی اور مجموعی آفسیٹ
• شافٹ پر شیَو کی پوزیشن
• نٹ، واشر، لاکنگ ڈیوائس یا ریٹینر کی قسم
• بریکٹ ہول سینٹرز، اگر شیَو بریکٹ اسمبلی میں ہو

ایک عام غلطی یہ ہے کہ بیرونی قطر اور بیئرنگ نمبر ملتے ہی آرڈر کر دیا جائے۔ اگر بور یا ہب آفسیٹ مختلف ہو تو شیَو ریل، کور، رسی یا پاس والے جزو سے رگڑ کھا سکتی ہے، یا شافٹ پر محفوظ انداز میں فٹ نہیں ہو گی۔

عام پہناؤ اور شور کی علامات

شیَو کی حالت کو صرف نظر سے دیکھنا کافی نہیں۔ لفٹ یا دروازہ چلنے کے دوران آواز، حرکت، رسی کا بیٹھنا اور پلے بھی دیکھیں۔ ذیل کی علامات عموماً جانچ یا تبدیلی کی ضرورت بتاتی ہیں۔

گرووز، باڈی اور رابطہ سطح کی خرابیاں

• گرووز چمکدار اور ہموار ہو جانا، جس سے گرفت کم ہو سکتی ہے۔
• گروو کناروں کا تیز، کٹا یا غیر متناسب ہونا۔
• ایک یا چند گرووز کا زیادہ گہرا یا چوڑا گھس جانا۔
• رسی کا ایک طرف بیٹھنا یا گروو کے کنارے کو چھونا۔
• فلیٹ اسپاٹ، پٹنگ، زنگ یا سطح پر گڑھے۔
• باڈی میں کریک، ٹوٹا ہوا فلینج یا ڈھیلا ہب۔
• پلاسٹک یا کوٹڈ ڈور وہیل پر چِپ، کریک یا اکھڑی ہوئی سطح۔

بیئرنگ اور الائنمنٹ کی علامات

• گھومنے پر گڑگڑاہٹ، چرچراہٹ یا دھاتی رگڑ کی آواز۔
• ہاتھ سے گھمانے پر کھردرا پن یا نقطوں میں رکاوٹ۔
• شیَو کا ہلنا، ڈولنا یا غیر معمولی سائیڈ پلے۔
• رسی، بیلٹ یا ڈور پینل کا ترچھا چلنا۔
• دروازے کا ایک سمت میں بھاری محسوس ہونا یا بند ہونے کے وقت جھٹکا لگنا۔
• بار بار ایک ہی جگہ رسی یا بیلٹ کا غیر معمولی پہناؤ۔

شور کی وجہ لازماً شیَو نہیں ہوتی۔ ڈور ریل کی گندگی، خشک ہینگر، غلط گیپ، ڈھیلا بریکٹ، خراب بیلٹ یا الائنمنٹ بھی ملتی جلتی علامات پیدا کر سکتے ہیں۔ اسی لیے پارٹ تبدیل کرنے سے پہلے پورے راستے کا معائنہ کریں۔

معائنہ اور پیمائش کی چیک لسٹ

معائنہ ہمیشہ لفٹ کے متعلقہ حفاظتی طریقہ کار، مجاز عملے اور سائٹ کے ضابطوں کے تحت کریں۔ چلتی ہوئی لفٹ، متحرک رسی یا دروازہ میکانزم کے قریب غیر محفوظ پیمائش نہ لیں۔ جس جزو کی جانچ ہو، اسے مناسب طریقے سے الگ اور محفوظ کرنا ضروری ہے۔

بصری اور عملی معائنہ

1. شیَو، گرووز، ہب اور ماؤنٹنگ کو صاف کریں تاکہ کریک، پہناؤ اور مارکنگ واضح ہوں۔
2. پارٹ نمبر، کاسٹنگ نمبر، برانڈ، ماڈل اور تیر کی شکل میں گردش سمت کی نشاندہی نوٹ کریں۔
3. رسی یا بیلٹ کے بیٹھنے کا مشاہدہ کریں؛ کسی کنارے سے رگڑ یا غیر یکساں رابطے کو درج کریں۔
4. بیئرنگ کے شور، حرارت کے غیر معمولی آثار، پلے اور آزاد گردش کو چیک کریں۔
5. شافٹ، بریکٹ، فاسٹنرز اور ریٹینر کی حالت دیکھیں۔
6. متعلقہ رسی، بیلٹ، ہینگر ریل یا آپریٹر اجزا کا بھی معائنہ کریں تاکہ اصل وجہ چھپ نہ جائے۔
7. ممکن ہو تو تبدیلی سے پہلے سامنے، سائیڈ، ہب اور ماؤنٹنگ کی پیمانے کے ساتھ واضح تصاویر لیں۔

بنیادی پیمائشیں

پرانے شیَو کے گھسنے کی وجہ سے اس کی موجودہ پیمائش ہمیشہ اصل نامیاتی سائز نہیں بتاتی۔ جہاں ممکن ہو، مشین یا ڈور آپریٹر کی دستاویز، اصل پارٹ نمبر، یا غیر گھسی ہوئی حوالہ سطح سے تصدیق کریں۔

سورسنگ کے لیے درکار معلومات

ایک قابلِ عمل سورسنگ انکوائری ایسی ہونی چاہیے جس سے سپلائر مطابقت جانچ سکے، نہ کہ صرف “ایک شیَو چاہیے” پر مبنی ہو۔ B2B خریداروں، ڈسٹری بیوٹرز اور مینٹیننس ٹیموں کے لیے درج ذیل تفصیل آرڈر کی غلطی کم کرتی ہے۔

ٹریکشن، ڈیفلیکٹر یا ڈائیورٹنگ شیَو کے لیے

• لفٹ برانڈ، ماڈل اور مشین کا نام پلیٹ ڈیٹا
• موجودہ پارٹ نمبر یا کاسٹنگ نمبر
• شیَو کا استعمال اور نصب مقام
• رسیوں کی تعداد، قطر اور قسم
• بیرونی قطر، مجموعی چوڑائی، بور اور ہب تفصیل
• گروو پروفائل، گروو تعداد، پچ اور گہرائی
• بیئرنگ نمبر یا شافٹ پر براہ راست ماؤنٹنگ کی تفصیل
• کی وے، اسپلائن، ٹیپر یا فکسنگ طریقہ
• سامنے، پیچھے، سائیڈ اور گروو کی پیمانے کے ساتھ تصاویر
• مطلوبہ مقدار اور آیا مکمل اسمبلی چاہیے یا صرف شیَو باڈی

ڈور شیَو یا ہینگنگ وہیل کے لیے

• ڈور آپریٹر یا ہینگر اسمبلی کا برانڈ اور ماڈل
• پارٹ کا فنکشن: ہینگنگ، گائیڈ، چینج، بیلٹ یا کیبل شیَو
• بیرونی قطر، چوڑائی، اندرونی قطر اور گروو تعداد
• بیئرنگ نمبر اور اس کی پوزیشن
• ریل پروفائل یا متعلقہ بیلٹ/کیبل کا سائز
• بریکٹ، ایکسل، بولٹ یا پن کی ماؤنٹنگ تفصیل
• سنگل، ڈبل یا کسی مخصوص گروو کی ضرورت
• پہیے کے مواد اور کوٹنگ کی مطلوبہ قسم، اگر معلوم ہو
• واضح تصاویر جن میں نصب مقام بھی نظر آئے

صرف “اسی جیسا” پارٹ مانگنا خطرناک ہے، خصوصاً جب پارٹ ظاہری طور پر ملتے جلتے ہوں۔ سورسنگ ٹیم کو اس بات کی تصدیق بھی کرنی چاہیے کہ فراہم ہونے والا جزو مکمل اسمبلی ہے یا صرف وہیل، اور بیئرنگ، شافٹ، فاسٹنر یا بریکٹ علیحدہ درکار تو نہیں۔

Kelevator ملٹی برانڈ لفٹ اسپیئر پارٹس کے لیے B2B امپورٹرز، ڈسٹری بیوٹرز، مینٹیننس کنٹریکٹرز، ماڈرنائزیشن کمپنیوں اور OEM خریداروں کے ساتھ کام کرتا ہے۔ درست تکنیکی ڈیٹا فراہم کرنے سے کسی بھی سورسنگ گفتگو میں مطابقت کی جانچ زیادہ واضح ہو جاتی ہے۔

تبدیلی کے بعد الائنمنٹ اور ٹیسٹنگ

نیا شیَو فٹ ہونے کے بعد کام مکمل نہیں ہوتا۔ الائنمنٹ اور عملی ٹیسٹ سے معلوم ہوتا ہے کہ رسی، بیلٹ یا ڈور پینل صحیح راستے پر چل رہا ہے یا نہیں۔ حفاظت سے متعلق لفٹ ٹیسٹنگ اہل تکنیکی عملے اور متعلقہ سروس طریقہ کار کے مطابق ہونی چاہیے۔

تنصیب سے پہلے

• نئے اور پرانے پارٹ کے تمام اہم ابعاد دوبارہ ملائیں۔
• گروو پروفائل اور رسی/بیلٹ سائز کی مطابقت چیک کریں۔
• شافٹ، بریکٹ اور ہب کی رابطہ سطح صاف اور نقصان سے پاک رکھیں۔
• منظور شدہ فاسٹنرز، ریٹینرز اور لاکنگ طریقہ استعمال کریں۔
• بیئرنگ کو اس کے ڈیزائن کے خلاف زور، ضرب یا آلودگی سے بچائیں۔

تنصیب کے بعد چیک

• شیَو کو ہاتھ سے گھما کر آزاد اور ہموار حرکت دیکھیں۔
• محوری اور ریڈیل پلے چیک کریں؛ غیر معمولی ڈولنا قبول نہ کریں۔
• رسی یا بیلٹ کے ہر گروو میں درست بیٹھنے کا معائنہ کریں۔
• الائنمنٹ دیکھیں تاکہ رسی، بیلٹ یا ڈور پینل ایک طرف نہ کھنچے۔
• کم رفتار یا کنٹرول شدہ آپریشن میں شور، وائبریشن اور رگڑ کی آواز سنیں۔
• دروازے کے نظام میں اوپن، کلوز، ری اوپن اور مکمل سفر کے دوران حرکت کا مشاہدہ کریں۔
• چند آپریٹنگ سائیکلز کے بعد فاسٹنر، بیئرنگ سیٹ اور رابطہ نشانات دوبارہ چیک کریں۔

ٹریکشن یا سسپنشن سے متعلق کام میں رسی کا تناؤ، لفٹ کی ٹریکشن اور حفاظتی کارکردگی ایک دوسرے سے جڑے ہوتے ہیں۔ اس لیے تبدیلی کے بعد متعلقہ مینوفیکچرر ہدایات اور قابلِ اطلاق سروس طریقہ کار کے تحت مکمل تصدیق ضروری ہے۔

عام سوالات

کیا صرف بیئرنگ بدل کر شیَو دوبارہ استعمال کی جا سکتی ہے؟

ہاں، اگر شیَو کی باڈی، گرووز، بور، ہب اور ماؤنٹنگ قابلِ قبول حالت میں ہوں اور مسئلہ واقعی بیئرنگ تک محدود ہو۔ گھسے، کٹے، غیر یکساں یا کریک والے گرووز کی صورت میں صرف بیئرنگ بدلنے سے بنیادی خرابی دور نہیں ہوتی۔

کیا ایک ہی قطر کی ہر شیَو متبادل بن سکتی ہے؟

نہیں۔ قطر کے علاوہ بور، ہب آفسیٹ، گروو شکل، گرووز کی تعداد و پچ، بیئرنگ، شافٹ کنکشن اور ماؤنٹنگ سب کا ملنا ضروری ہے۔ ڈور شیَو میں ریل پروفائل اور پہیے کی چوڑائی بھی خاص اہمیت رکھتی ہے۔

شیَو کے شور اور رسی کے شور میں فرق کیسے کریں؟

بیئرنگ کا شور عموماً شیَو گھمانے پر کھردرا یا گڑگڑاہٹ جیسا ہوتا ہے، جبکہ رسی یا گروو کا مسئلہ حرکت کے دوران رگڑ، چرچراہٹ یا سلِپ کی شکل میں ظاہر ہو سکتا ہے۔ حتمی تشخیص کے لیے گروو، رسی کا بیٹھنا، بیئرنگ پلے اور الائنمنٹ سب چیک کریں۔

سورسنگ کے لیے سب سے مفید چیز کیا ہے؟

اصل پارٹ نمبر کے ساتھ واضح تصاویر اور مکمل پیمائش سب سے مفید مجموعہ ہے۔ جب پارٹ نمبر دستیاب نہ ہو تو بیرونی قطر، چوڑائی، بور، بیئرنگ نمبر، گروو پروفائل، نصب مقام اور متعلقہ لفٹ یا ڈور آپریٹر ماڈل ضرور فراہم کریں۔

درست ایلیویٹر شیَو منتخب کرنے کا عملی اصول یہ ہے کہ فنکشن، گروو، فٹمنٹ اور نصب شدہ نظام کی مطابقت کو ایک ساتھ جانچا جائے۔ متبادل کی ضرورت ہو تو پہلے یہ پیمائشیں اور تصاویر منظم کریں، پھر اسی ڈیٹا کی بنیاد پر مناسب پارٹ کی تصدیق کروائیں۔
