ایلیویٹر ٹریکشن شیو: گرووز، گھساؤ اور درست سائزنگ

ایلیویٹر ٹریکشن شیو وہ اہم گھومنے والا پہیہ ہے جو مشین کی طاقت کو معلق کرنے والی رسیوں یا اسٹیل بیلٹس تک پہنچاتا ہے۔ درست شیو میں مناسب قطر، درست گروو پروفائل، صاف سطح اور مشین کے شافٹ کے ساتھ عین مطابقت ضروری ہے۔ گرووز گھس جائیں، قطر غلط ہو یا رسی/بیلٹ کے لیے ناموزوں شیو لگایا جائے تو ٹریکشن کم، سلِپ زیادہ اور سسپنشن اجزا کا گھساؤ تیز ہو سکتا ہے۔

متبادل elevator traction sheave خریدتے وقت صرف بیرونی قطر یا ظاہری شکل دیکھنا کافی نہیں۔ رسی یا بیلٹ کی قسم، تعداد، سائز، گرووز کی جیومیٹری، بور، کی وے، ہب، مشین ماڈل اور اصل مشین کی رفتار و لوڈنگ کی حالت ساتھ ملا کر جانچیں۔ یہی طریقہ غلط پارٹ، غیر ہموار سفر اور غیر ضروری دوبارہ کام سے بچاتا ہے۔

ٹریکشن شیو کیسے کام کرتا ہے

ٹریکشن مشین کا موٹر اور گیئر سسٹم، یا گیئر لیس موٹر، شیو کو گھماتا ہے۔ شیو کے کنارے میں بنی گرووز میں اسٹیل وائر روپ یا اسٹیل بیلٹ چلتی ہے۔ شیو اور سسپنشن ممبر کے درمیان پیدا ہونے والی گرفت، جسے ٹریکشن کہا جاتا ہے، کار اور کاؤنٹر ویٹ کے درمیان حرکت منتقل کرتی ہے۔

اس نظام میں رسی یا بیلٹ شیو سے میکانکی طور پر بندھی نہیں ہوتی۔ حرکت بنیادی طور پر ان عوامل سے قائم رہتی ہے:

• شیو کا گروو پروفائل اور اس کی سطح کی حالت
• رسی یا بیلٹ کا مواد، سائز اور سطح
• کار اور کاؤنٹر ویٹ کے درمیان مناسب توازن
• لفٹ کی معطلی کا راستہ اور شیو پر لپٹنے کا زاویہ
• رسیوں یا بیلٹس میں مساوی تناؤ
• مشین کی ڈرائیو، بریک اور کنٹرول کی درست کارکردگی

گروو کا کام صرف رسی کو اپنی جگہ رکھنا نہیں۔ اس کی شکل رسی یا بیلٹ کے ساتھ رابطے کا رقبہ اور دباؤ طے کرتی ہے۔ اگر گروو زیادہ چوڑا، چکنا، گہرا یا ایک طرف سے گھسا ہوا ہو تو ٹریکشن کا برتاؤ تبدیل ہو جاتا ہے۔

عمومی طور پر خراب ٹریکشن کی علامات میں مخصوص حالات میں سلِپ، سفر کے دوران جھٹکا، غیر معمولی شور، بے قاعدہ لیولنگ، یا ایک سے زیادہ رسیوں میں مختلف گھساؤ شامل ہو سکتا ہے۔ تاہم یہ علامات صرف شیو کی خرابی ثابت نہیں کرتیں؛ بریک، ڈرائیو، تناؤ، کاؤنٹر ویٹ بیلنس اور گائیڈ سسٹم کی جانچ بھی ضروری ہے۔

اسٹیل رسی اور اسٹیل بیلٹ والی ایپلی کیشنز

اسٹیل وائر روپ اور اسٹیل بیلٹ کے لیے ٹریکشن شیو ایک جیسا نہیں سمجھنا چاہیے۔ دونوں میں سطح، لچک، رابطے کی جیومیٹری اور گروو ڈیزائن کی ضرورت مختلف ہو سکتی ہے۔ ایک قسم کے سسپنشن ممبر کے لیے بنایا گیا شیو دوسری قسم کے ساتھ لگانا قابل قبول متبادل نہیں ہے، چاہے قطر ملتا جلتا ہو۔

اسٹیل وائر روپ والے شیو

روپ ٹریکشن شیو میں متعدد نیم گول یا مخصوص شکل کی گرووز ہو سکتی ہیں۔ ہر گروو کا قطر، گہرائی، کناروں کا زاویہ اور سطح کا ٹیکسچر رسی کے لیے موزوں ہونا چاہیے۔ متعدد رسیوں والے سسٹم میں تمام گرووز کا ایک جیسا ہونا اہم ہے، ورنہ بعض رسیاں زیادہ بوجھ اٹھا سکتی ہیں۔

رسی کا بیرونی قطر نامیاتی یا دھاتی کور، تعمیراتی ڈیزائن، استعمال اور گھساؤ کے باعث معمولی فرق رکھ سکتا ہے۔ اس لیے صرف کاغذی نامزد قطر پر فیصلہ کرنے کے بجائے موجودہ رسیوں کی اصل حالت اور مینوفیکچرر کی ضرورت بھی دیکھیں۔

اسٹیل بیلٹ والے شیو

اسٹیل بیلٹس والے لفٹ نظاموں میں شیو کا پروفائل عموماً مخصوص ڈیزائن کا ہوتا ہے۔ بیلٹ کی بیرونی تہہ، اس کی چوڑائی، اندرونی اسٹیل کور اور شیو سطح کے درمیان تعامل نظام کی کارکردگی کے لیے اہم ہے۔ غلط سطح یا پروفائل سے بیلٹ جلد متاثر ہو سکتی ہے، اس لیے مقامی طور پر مشینی بنایا ہوا بظاہر ملتا جلتا شیو صرف پیمائش کی بنیاد پر منتخب نہیں کرنا چاہیے۔

مثلاً [اسٹیل بیلٹ ٹریکشن شیو 3300 لفٹ پارٹ](/products/id-steel-belt-traction-sheave-3300-elevator-parts/) جیسے پروڈکٹ کی جانچ کرتے وقت اس کا نام کافی نہیں؛ مطلوبہ مشین، بیلٹ سسٹم اور اصل پارٹ ریفرنس سے مطابقت الگ سے تصدیق کریں۔

گروو پروفائل اور ٹریکشن کی حالت

گروو پروفائل، رسی یا بیلٹ کے رابطے اور پہناؤ کے درمیان توازن بناتا ہے۔ زیادہ گرفت کا مطلب ہمیشہ بہتر حل نہیں ہوتا۔ ضرورت سے زیادہ دباؤ یا ناموزوں پروفائل رسی، بیلٹ یا شیو کو غیر معمولی طور پر گھسا سکتا ہے۔ اسی طرح بہت ہموار یا پھیلا ہوا گروو مطلوبہ ٹریکشن برقرار نہیں رکھتا۔

روپ شیو میں عام طور پر درج ذیل صورتیں دیکھی جاتی ہیں:

• گول یا U نما گروو: رسی کو نسبتاً وسیع سطح پر سہارا دیتا ہے۔ اس کا موزوں ہونا اصل ڈیزائن اور رسی کے مطابق طے ہوتا ہے۔
• انڈرکٹ گروو: بعض ڈیزائنوں میں ٹریکشن بڑھانے کے لیے مخصوص کٹ یا شکل شامل ہوتی ہے۔ اس کی مرمت یا دوبارہ مشیننگ اصل جیومیٹری کے بغیر خطرناک ہو سکتی ہے۔
• V نما یا زاویہ دار پروفائل: رابطہ دباؤ کو تبدیل کرتا ہے؛ غلط زاویہ رسی پر غیر ضروری دباؤ پیدا کر سکتا ہے۔
• بیلٹ کے لیے اختصاصی نالی: بیلٹ کی شکل، چوڑائی اور بیرونی تہہ کے مطابق تیار ہوتی ہے، اس لیے اسے رسی والے گروو کے برابر نہ سمجھیں۔

گرووز کے گھسنے سے بعض اوقات شیو چمکدار نظر آنے لگتا ہے۔ یہ بظاہر صاف سطح اصل میں رابطے کی خصوصیات بدلنے کی علامت ہو سکتی ہے۔ دوسری طرف، ناہموار یا کھردری سطح بھی مسئلہ ہے کیونکہ یہ رسی کے تار، بیلٹ کی تہہ یا دونوں کو نقصان پہنچا سکتی ہے۔

ٹریکشن کے مسئلے کو صرف گروو سے منسوب نہ کریں

ٹریکشن کی خرابی کا سبب شیو ہو سکتا ہے، مگر تشخیص میں ان نکات کو بھی شامل کریں:

• کیا تمام رسیوں یا بیلٹس کا تناؤ متوازن ہے؟
• کیا کار اور کاؤنٹر ویٹ کا بیلنس تبدیل ہوا ہے؟
• کیا رسیوں پر ناموزوں چکنائی، مٹی، تیل یا آلودگی موجود ہے؟
• کیا مشین بریک اور ڈرائیو درست طریقے سے کام کر رہے ہیں؟
• کیا ڈیفلیکٹر شیو، کمپنسیٹنگ سسٹم یا سسپنشن روٹنگ درست ہے؟
• کیا گرووز میں گھساؤ سب میں یکساں ہے یا چند مخصوص گرووز میں زیادہ ہے؟

یہ جانچ غیر ضروری شیو تبدیلی سے بچاتی ہے اور اصل خرابی تک پہنچنے میں مدد دیتی ہے۔

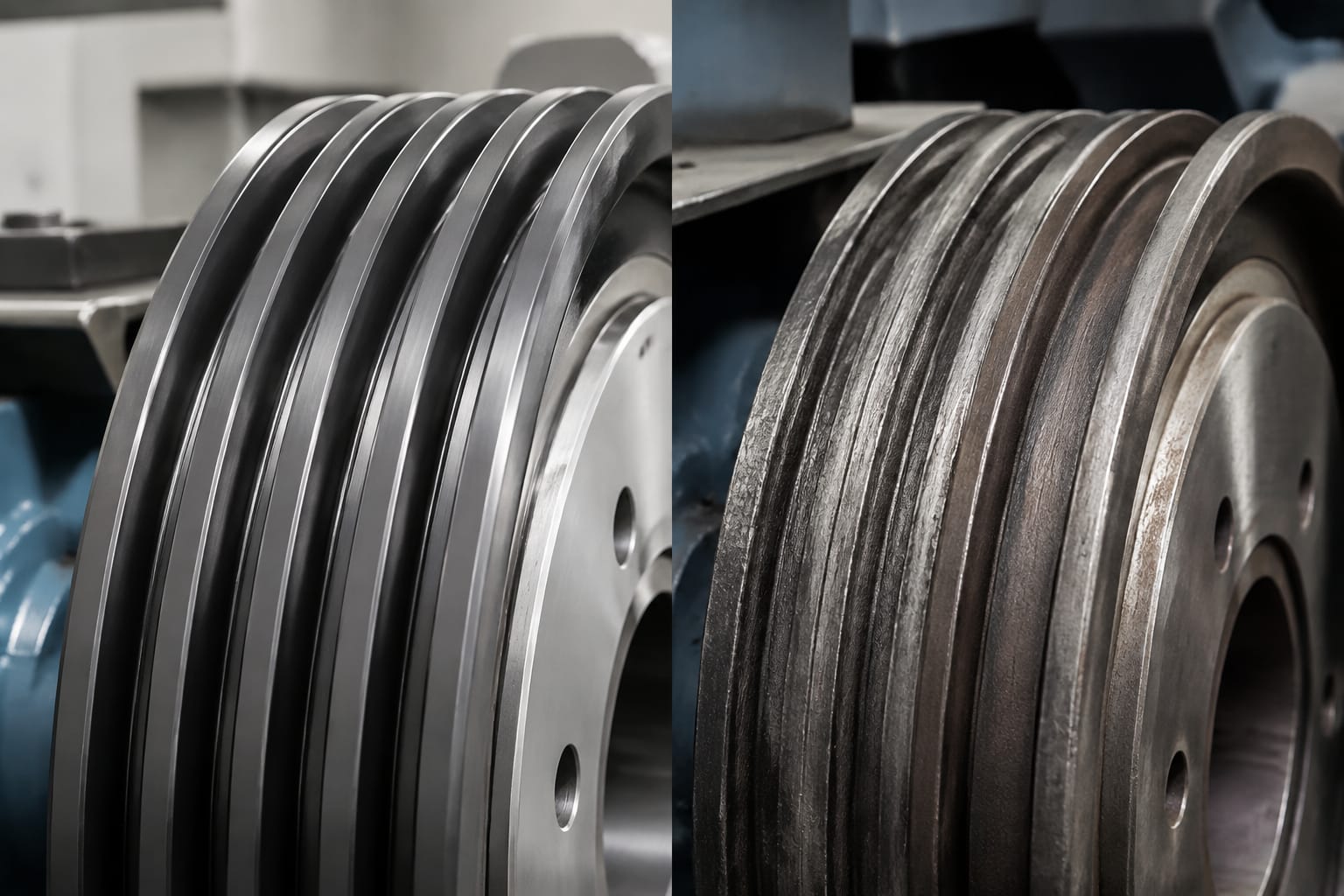

شیو اور بیلٹ کے گھساؤ کی نشانیاں

باقاعدہ بصری معائنہ اور پیمائش سے مسئلہ اس مرحلے میں پکڑا جا سکتا ہے جب سفر یا حفاظت پر نمایاں اثر ابھی پیدا نہ ہوا ہو۔ درج ذیل علامات پر توجہ دیں:

• گرووز کی سطح غیر معمولی چمکدار، پالش شدہ یا کھردری ہو۔
• ایک یا چند گرووز باقی گرووز سے زیادہ گہرے یا چوڑے ہوں۔
• گروو کا کنارہ ٹوٹا، تیز یا ایک طرف سے گھسا ہوا ہو۔
• رسی گروو میں بہت نیچے بیٹھ رہی ہو یا اس کی نشست غیر معمولی ہو۔
• متعدد رسیوں میں تناؤ کا فرق مستقل طور پر موجود ہو۔
• رسیوں کے تار ٹوٹنے، چپٹنے، چمکنے یا ایک طرف گھسنے کے آثار ہوں۔
• بیلٹ پر کٹ، کنارے کا گھساؤ، تہہ کا اترنا، غیر معمولی چمک یا پروفائل کی خرابی ہو۔
• مشین روم یا شافٹ میں رسی یا بیلٹ کے ذرات، دھاتی برادہ، یا ربڑ نما مادہ غیر معمولی مقدار میں ملے۔
• لفٹ کے چلنے پر شور، کمپن، سلِپ یا لیولنگ میں بے قاعدگی پیدا ہو۔

رسی یا بیلٹ کا گھساؤ اور شیو کا گھساؤ ایک دوسرے کو تیز کر سکتے ہیں۔ صرف نئی رسیاں یا بیلٹس لگانا، جبکہ گرووز خراب ہوں، نئے سسپنشن ممبر کی عمر کم کر سکتا ہے۔ اسی طرح صرف شیو بدلنے سے مسئلہ حل نہیں ہوتا اگر پرانی رسیاں یا بیلٹس قابل استعمال حالت میں نہ ہوں۔

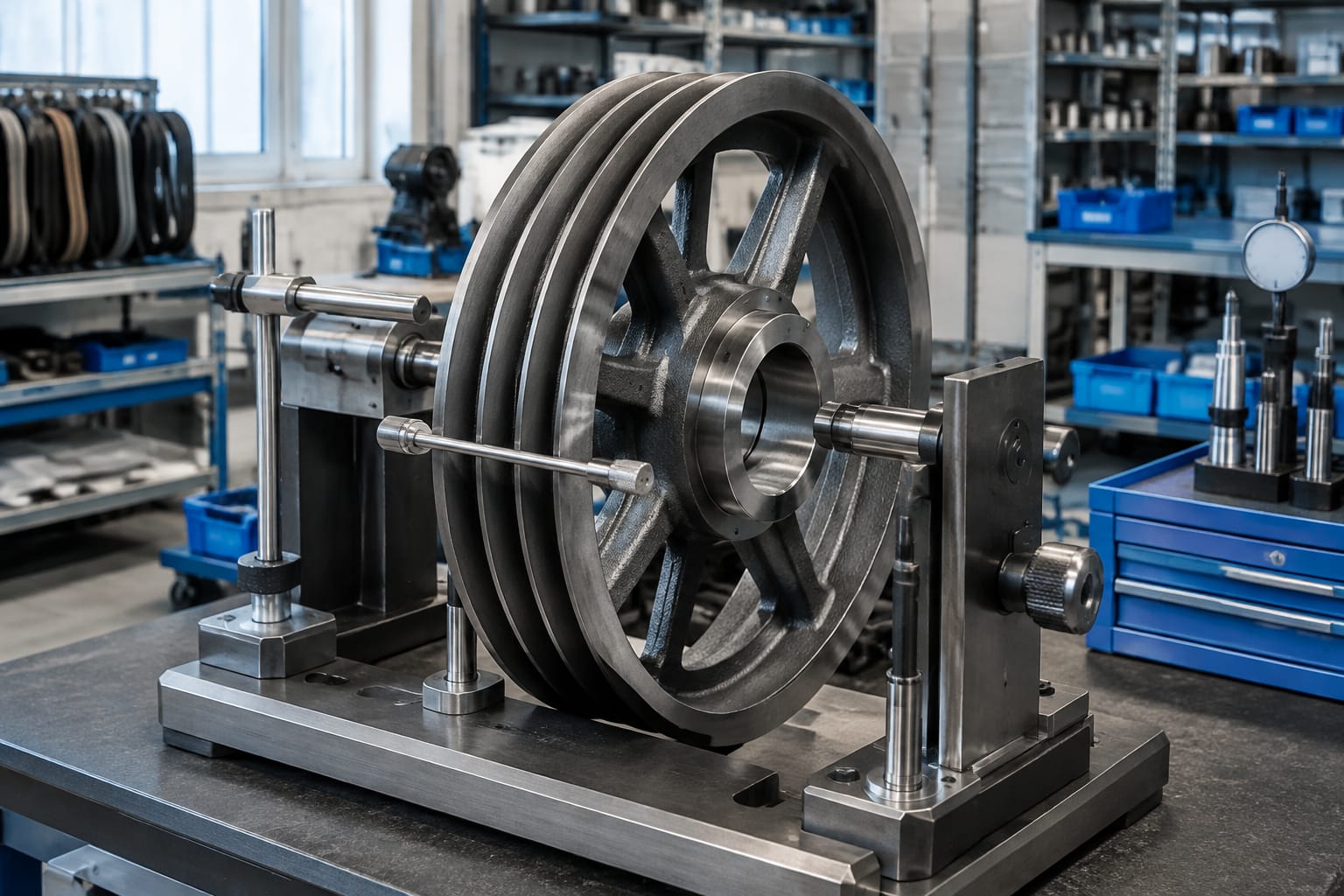

قطر، گرووز اور شافٹ انٹرفیس کی پیمائش

صحیح replacement elevator traction sheave کی سورسنگ کے لیے پیمائش کا منظم ریکارڈ بنائیں۔ صرف ٹیپ سے لیا گیا مجموعی قطر کافی نہیں، کیونکہ شیو کی تنصیب اور کارکردگی کئی باہم جڑی پیمائشوں پر منحصر ہے۔

ضروری پیمائش کی فہرست

پیمائش کے لیے کیلیپر، مائیکرومیٹر، گروو گیج، گہرائی گیج اور مناسب سیدھ کے آلات مفید ہوتے ہیں۔ اگر شیو نصب حالت میں ہے تو تمام پیمائشیں ممکن نہیں ہوں گی؛ اس صورت میں مشین کی ڈرائنگ، اصل پارٹ نمبر اور سروس دستاویزات کو ترجیح دیں۔

عام پیمائشی غلطیاں

• گھسے ہوئے گروو کو نئی حالت کا نمونہ سمجھ لینا۔
• صرف بیرونی قطر ملنے پر پارٹ منظور کر دینا۔
• کی وے کی چوڑائی ناپنا مگر اس کی گہرائی یا مقام نظر انداز کرنا۔
• گرووز کی تعداد گننا مگر ان کی پچ اور پروفائل نہ دیکھنا۔
• ملی میٹر اور انچ کی پیمائش کو غلط تبدیل کرنا۔
• شیو کی تصویر سے بور یا ہب کا فیصلہ کرنا۔
• ایک مشین پر لگے غیر اصل یا پہلے سے تبدیل شدہ شیو کو اصل ریفرنس مان لینا۔

ممکن ہو تو مشین کی نیم پلیٹ، شیو پر کندہ پارٹ نمبر، پرانی خریداری کا ریکارڈ، واضح تصاویر اور ناپ کا خاکہ ایک ہی سورسنگ پیک میں شامل کریں۔ اس سے خریدار، ڈسٹری بیوٹر یا سپلائر کے لیے تکنیکی تصدیق زیادہ درست ہوتی ہے۔

مشین اور سسپنشن کی مطابقت چیک کریں

شیو کی مطابقت دو سطحوں پر دیکھی جاتی ہے: مشین کے ساتھ میکانکی مطابقت اور رسی/بیلٹ کے ساتھ عملی مطابقت۔ دونوں میں سے ایک بھی غلط ہو تو پارٹ قابل استعمال نہیں سمجھنا چاہیے۔

مشین کی مطابقت

ان نکات کی تصدیق کریں:

• ٹریکشن مشین کا برانڈ، ماڈل اور پارٹ نمبر
• گیئرڈ یا گیئر لیس مشین کی قسم
• شافٹ کا قطر، شکل، ٹیپر یا اسپلائن کی تفصیل
• کی وے، بشنگ، لاکنگ نٹ یا برقرار رکھنے کا طریقہ
• شیو کی ہب پوزیشن اور رسیوں کی مشین سے نکلنے والی لائن
• بریک، انکوڈر، گارڈ اور اردگرد اجزا کے لیے مطلوبہ کلیئرنس
• مشین کی رفتار، ریٹنگ اور اصل suspension arrangement

رسی یا بیلٹ کی مطابقت

ان عوامل کی تصدیق کریں:

• سسپنشن ممبر کی اصل قسم: وائر روپ یا steel belt
• رسی کا نامزد قطر یا بیلٹ کی چوڑائی و موٹائی
• رسیوں یا بیلٹس کی تعداد
• گروو کا اصل پروفائل اور پچ
• سسپنشن ریشو اور روٹنگ
• رسی یا بیلٹ بنانے والے اور لفٹ سسٹم کی متعلقہ ہدایات
• موجودہ سسپنشن ممبر کی حالت اور تبدیلی کی ضرورت

[ٹریکشن اسٹیل پلی 5500 لفٹ پارٹ](/products/id-traction-steel-pulley-5500-elevator-parts/) جیسے متبادل کی تکنیکی جانچ میں عنوان یا سیریز کے نام کو مکمل مطابقت کا ثبوت نہ سمجھیں۔ اصل خریداری فیصلہ دستاویزی ماڈل، ڈرائنگ، ناپ اور نظام کی ضروریات پر ہونا چاہیے۔

متبادل کی منصوبہ بندی اور ہینڈلنگ

ٹریکشن شیو کی تبدیلی لفٹ کے بنیادی ڈرائیو اور سسپنشن سسٹم میں کام ہے۔ اس لیے کام کو مناسب لاک آؤٹ، لفٹنگ پلان، اہل تکنیکی عملے اور مینوفیکچرر یا منظور شدہ سروس ہدایات کے تحت انجام دینا چاہیے۔ یہ حصہ صرف عمومی خریداری اور منصوبہ بندی رہنمائی ہے؛ اسے تنصیب کا متبادل طریقہ کار نہ سمجھیں۔

آرڈر سے پہلے کی عملی چیک لسٹ

• موجودہ شیو اور مشین کے تمام شناختی نشانات ریکارڈ کریں۔
• قطر، بور، کی وے، ہب، گرووز کی تعداد، پچ اور پروفائل ناپیں۔
• رسی یا بیلٹ کی قسم اور اصل سائز کی تصدیق کریں۔
• موجودہ سسپنشن ممبر کے معائنے کا نتیجہ شامل کریں۔
• تناؤ، کاؤنٹر ویٹ بیلنس اور روٹنگ کی موجودہ حالت نوٹ کریں۔
• تنصیب کے دوران درکار لفٹنگ، سپورٹ اور حفاظت کے انتظامات طے کریں۔
• یہ تصدیق کریں کہ تبدیل شدہ شیو کے ساتھ کون سے اجزا، مثلاً بش، نٹ، گارڈ یا فکسنگ ہارڈویئر، درکار ہیں۔

پاکستان میں B2B سورسنگ کے دوران درآمد کنندہ، ڈسٹری بیوٹر یا مینٹیننس کنٹریکٹر کو محض برانڈ نام کی بجائے قابل جانچ تکنیکی ڈیٹا مانگنا چاہیے۔ تصویروں کے ساتھ درست dimensions، پارٹ نمبر اور استعمال ہونے والی رسی یا بیلٹ کی تفصیل غلط سپلائی کے خطرے کو کم کرتی ہے۔

شیو بھاری اور مشینی سطح والا جز ہے۔ وصولی پر اسے زمین پر گھسیٹنے، گرووز کو سخت دھات سے ٹکرانے، یا نمی اور آلودگی میں غیر محفوظ رکھنے سے بچائیں۔ پیکنگ کھولنے کے بعد ان نکات کا معائنہ کریں:

• مشینی سطح، گرووز اور بور پر زنگ، ضرب یا خراش نہ ہو۔
• گرووز کی تعداد اور پروفائل آرڈر سے ملتے ہوں۔
• بور، کی وے اور ہب کی پیمائش متفقہ ڈرائنگ یا نمونے سے میل کھاتی ہو۔
• کوئی کاسٹنگ نقص، تیز کنارہ یا نقل و حمل کا نقصان موجود نہ ہو۔
• پارٹ کی شناخت اور مطلوبہ مشین ریفرنس کی تصدیق ہو سکے۔

Kelevator جیسے B2B سپیئر پارٹس سپلائر سے ملٹی برانڈ لفٹ پارٹس سورس کرتے وقت اپنے تکنیکی پیک میں یہ معلومات شامل کرنا عملی ہے، تاکہ پیش کردہ پارٹ کو آپ کی مشین اور سسپنشن ترتیب کے مقابل جانچا جا سکے۔ اسٹیل بیلٹ ایپلی کیشن کے لیے [Otis طرز کے اسٹیل بیلٹ ٹریکشن پارٹس](/products/traction-steel-belt-otis-elevator-parts-lift-parts/) دیکھتے وقت بھی حتمی مطابقت متعلقہ سسٹم کی اصل تفصیلات سے ہی طے کریں۔

تنصیب کے بعد معائنہ

نیا شیو نصب ہونے کے بعد صرف لفٹ کا چل جانا کافی قبولیت نہیں۔ معائنہ اس بات کی تصدیق کرتا ہے کہ شیو، سسپنشن ممبر اور مشین ایک دوسرے کے ساتھ درست کام کر رہے ہیں۔

ابتدائی معائنے میں درج ذیل امور شامل کریں:

• شیو کی شافٹ پر درست نشست اور فکسنگ کی جانچ
• رسی یا بیلٹ کا تمام گرووز میں درست بیٹھنا
• رسیوں یا بیلٹس کی روٹنگ اور لائننگ کا جائزہ
• تمام رسیوں میں تناؤ کی مساوات، جہاں قابل اطلاق ہو
• گارڈز اور قریبی اجزا کے ساتھ مناسب کلیئرنس
• کم اور زیادہ لوڈ حالات میں غیر معمولی شور، کمپن یا سلِپ کی جانچ
• فلور لیولنگ، آغاز اور رکنے کے رویے کا مشاہدہ
• بریک اور ڈرائیو کی متعلقہ فنکشنل جانچ
• مختصر آپریشن کے بعد گرووز اور سسپنشن ممبر کا دوبارہ بصری معائنہ

معائنے کا نتیجہ سروس ریکارڈ میں درج کریں، جس میں شیو کی شناخت، پیمائش، تنصیب کی تاریخ، رسی یا بیلٹ کی حالت اور بعد از تنصیب مشاہدات شامل ہوں۔ یہ ریکارڈ آئندہ خرابی کی تشخیص اور متبادل پارٹس کی سورسنگ میں خاصا مددگار ثابت ہوتا ہے۔

عام سوالات

کیا گھسے ہوئے گرووز کو مشیننگ سے دوبارہ قابل استعمال بنایا جا سکتا ہے؟

کبھی کبھی تکنیکی طور پر ممکن ہو سکتا ہے، مگر یہ عمومی حل نہیں۔ دوبارہ مشیننگ سے شیو کا قطر، گروو پروفائل، سختی والی سطح یا سسپنشن جیومیٹری متاثر ہو سکتی ہے۔ یہ فیصلہ صرف اصل ڈیزائن، قابل قبول حدوں اور متعلقہ تکنیکی ہدایات کے مطابق کریں۔ اندازے سے گرووز کاٹنا ٹریکشن اور رسی یا بیلٹ کی عمر کے لیے خطرہ بن سکتا ہے۔

کیا صرف رسیاں تبدیل کرنے سے ٹریکشن کا مسئلہ حل ہو جائے گا؟

ضروری نہیں۔ اگر شیو کے گرووز گھسے، چکنے یا ناہموار ہیں تو نئی رسیاں بھی ناموزوں سطح پر چلیں گی۔ رسیوں، گرووز، تناؤ، بیلنس اور مشین آپریشن کو ایک نظام کے طور پر جانچنا چاہیے۔

کیا ایک ہی قطر کا کوئی بھی شیو مشین پر لگ سکتا ہے؟

نہیں۔ یکساں قطر کے باوجود بور، کی وے، ہب آف سیٹ، گرووز کی تعداد، پچ، پروفائل، مواد، فکسنگ طریقہ اور مشین کی روٹنگ مختلف ہو سکتی ہے۔ قطر صرف ابتدائی شناخت ہے، مکمل مطابقت نہیں۔

شیو اور رسی یا بیلٹ میں سے پہلے کون سا تبدیل کیا جائے؟

اس کا جواب معائنے پر منحصر ہے۔ اگر دونوں میں قابل ذکر گھساؤ ہو تو صرف ایک جز کی تبدیلی سے دوسرے جز کے مسائل برقرار رہ سکتے ہیں۔ سروس ہدایات، موجودہ حالت اور سسٹم کی مطابقت دیکھ کر مشترکہ تبدیلی یا مرحلہ وار کام کا فیصلہ کریں۔

درست elevator traction sheave کے انتخاب کے لیے پہلے مشین اور سسپنشن کی مکمل شناخت بنائیں، پھر پیمائش اور گروو پروفائل سے اس کی تصدیق کریں۔ خریداری کے وقت پارٹ نمبر، ناپ کا خاکہ، واضح تصاویر اور رسی یا بیلٹ کی تفصیل فراہم کرنا سب سے عملی اگلا قدم ہے۔
