KONE ایلیویٹر ڈور پارٹس کی شناخت اور درست انتخاب

KONE elevator door کی مرمت یا تبدیلی میں صرف خراب دکھائی دینے والا پرزہ آرڈر کرنا کافی نہیں ہوتا۔ دروازے کا لاک، کار ڈور نائف، مکینیکل لنکیج، موٹر اور کنٹرولر ایک حفاظتی نظام کے طور پر کام کرتے ہیں؛ ایک غیر موزوں پرزہ دروازے کے بار بار رکنے، لاک نہ ہونے، ری اوپن ہونے یا لفٹ کو سروس سے باہر کرنے کا سبب بن سکتا ہے۔

درست انتخاب کے لئے سب سے پہلے ڈور آپریٹر کا ماڈل، اصل پارٹ نمبر، کار یا لینڈنگ سائیڈ، وولٹیج/پاور ریٹنگ، کنیکٹر، فٹنگ ڈائمینشن اور کنٹرولر کا ریویژن ملائیں۔ تصویر مدد دیتی ہے، مگر لیبل اور ناپ کے بغیر اسے حتمی شناخت نہیں سمجھنا چاہیے۔

KONE دروازے کا نظام کیسے کام کرتا ہے

لفٹ کی کار منزل پر درست مقام پر رکتے ہی کار ڈور آپریٹر دروازے کے پینلز کو حرکت دیتا ہے۔ کار کے دروازے پر لگا ڈور نائف یا کوپلنگ میکانزم لینڈنگ ڈور کے لاک کو عمل میں لاتا ہے، جس سے منزل کا دروازہ کار ڈور کے ساتھ کھلتا اور بند ہوتا ہے۔ بند ہونے کے آخری مرحلے میں لاک اور سیفٹی کانٹیکٹس تصدیق کرتے ہیں کہ دروازہ محفوظ حالت میں ہے۔

عام ترتیب میں یہ بنیادی اجزا شامل ہوتے ہیں:

• کار ڈور آپریٹر: موٹر، بیلٹ یا ڈرائیو، ہینگر، رولرز اور کنٹرول منطق کے ذریعے کار ڈور چلاتا ہے۔
• ڈور نائف یا کوپلر: کار ڈور کو لینڈنگ ڈور لاک کے میکانزم سے جوڑتا ہے۔
• لینڈنگ ڈور لاک: شافٹ کے ہر فلور پر دروازے کو بند اور مقفل رکھتا ہے۔
• سیفٹی کانٹیکٹس: برقی سرکٹ کے ذریعے تصدیق کرتے ہیں کہ مطلوبہ دروازے بند اور لاک ہیں۔
• ڈور موٹر اور کنٹرولر: رفتار، سمت، ٹارک، اوپننگ چوڑائی، بند ہونے کی قوت اور خرابی کے ردعمل کو کنٹرول کرتے ہیں۔
• مکینیکل لنکیجز: بریکٹ، لیور، رولر، اسپرنگ، راڈ اور ایڈجسٹمنٹ پوائنٹس جن سے حرکت درست منتقل ہوتی ہے۔

یہ نظام بظاہر سادہ لگ سکتا ہے، لیکن کار ڈور کی خراب سیدھ بھی لینڈنگ لاک کے غیر مکمل عمل یا غیر معمولی گھساؤ کا باعث بن سکتی ہے۔ اس لئے خرابی کو صرف برقی یا صرف مکینیکل سمجھ کر فیصلہ نہ کریں۔

ڈور لاکس اور سیفٹی کانٹیکٹس

لینڈنگ ڈور لاک کا بنیادی مقصد یہ یقینی بنانا ہے کہ شافٹ کا دروازہ کار کے موجود نہ ہونے پر نہ کھلے، اور لفٹ اس وقت تک نہ چلے جب تک متعلقہ دروازے محفوظ طور پر بند اور لاک نہ ہوں۔ لاک اسمبلی میں عموماً لاکنگ ہک یا بولٹ، ریلیز میکانزم، لیور، رولر اور الیکٹریکل کانٹیکٹس ہوتے ہیں۔

لاک اور کانٹیکٹ میں فرق

مکینیکل لاک دروازے کو جسمانی طور پر مقفل کرتا ہے، جبکہ سیفٹی کانٹیکٹ کنٹرول سرکٹ کو برقی اشارہ دیتا ہے۔ صرف کانٹیکٹ کی کنٹینیوٹی درست ہونے سے یہ ثابت نہیں ہوتا کہ لاک مطلوبہ میکانیکل پکڑ کے ساتھ بند ہے۔ اسی طرح، ظاہری طور پر لاک بند ہونے کے باوجود آکسیڈائزڈ، ڈھیلا یا غلط ترتیب والا کانٹیکٹ لفٹ کو چلنے سے روک سکتا ہے۔

لاک تبدیل کرتے وقت صرف بیرونی شکل نہ ملائیں۔ ماؤنٹنگ ہولز، ہینڈنگ، لیور کی سمت، ریلیز کی ساخت، کانٹیکٹ بلاک کی ترتیب اور دروازے کے مخصوص میکانزم کو ملانا ضروری ہے۔ مختلف دروازوں میں ملتے جلتے لاکس قابل تبادلہ نہیں ہوتے۔

KONE سے متعلق لاک، وہیل، سوئچ اور بریکٹ جیسی معاون اشیا کا جائزہ لیتے وقت [KONE ڈور لاک، وہیل اور بریکٹ پارٹس](/products/amd-door-lock-wheel-switch-door-bracket-kone-elevator-parts-lift-accessories/) میں درج تصویروں اور شناختی معلومات کو اصل اسمبلی سے ملانا مفید ہو سکتا ہے۔

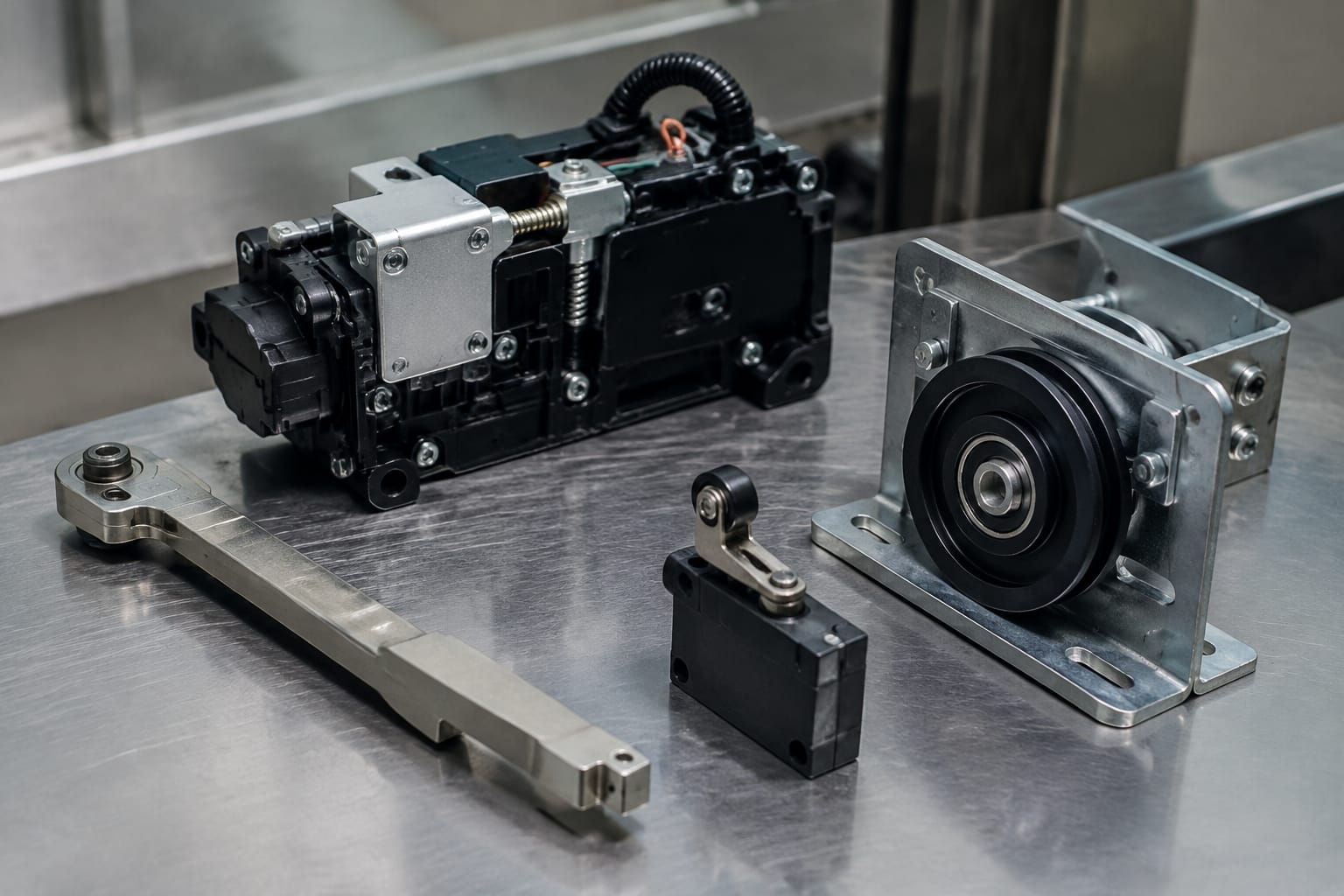

ڈور نائف اور مکینیکل لنکیجز

کار ڈور نائف، جسے بعض تکنیکی ٹیمیں کوپلر بھی کہتی ہیں، کار ڈور اور لینڈنگ لاک کے درمیان عملی رابطہ بناتا ہے۔ یہ نائف درست جگہ اور درست کلیئرنس کے ساتھ لاک کے رولر یا ایکچیویٹنگ حصے کو حرکت دیتی ہے۔ اگر یہ مڑی ہوئی، ڈھیلی، گھسی ہوئی یا غلط ایڈجسٹ ہو تو دروازہ مکمل طور پر کھلنے سے رک سکتا ہے یا لاک پر غیر ضروری دباؤ پڑ سکتا ہے۔

کن چیزوں کو ملانا ضروری ہے

ڈور نائف یا اس سے متعلق کار ڈور ڈیوائس کے انتخاب میں یہ نکات ریکارڈ کریں:

• فکسنگ ہولز کی تعداد، قطر اور مرکز سے مرکز فاصلہ
• نائف کی لمبائی، موٹائی، پروفائل اور حرکت کی سمت
• دروازے کی ہینڈنگ اور کار ڈور پینل کی ترتیب
• لاک رولر یا لیور کے ساتھ رابطے کی اصل پوزیشن
• قابل ایڈجسٹ سلاٹس، بریکٹ اور شِم کی موجودگی
• پرانے پرزے پر کندہ پارٹ نمبر یا اسمبلی کوڈ

نائف کو محض “مشابہ” حصہ سمجھ کر لگانے سے خطرہ بڑھتا ہے۔ اگر اس کی پوزیشن چند ملی میٹر بھی غلط ہو تو ایک فلور پر دروازہ درست چل سکتا ہے جبکہ دوسرے فلور پر لاک مکمل عمل نہیں کرے گا، خاص طور پر جہاں لینڈنگ ڈورز کی پرانی ایڈجسٹمنٹ مختلف ہو۔

کار ڈور نائف اور لاک ڈیوائس کی ساخت سمجھنے کے لئے [کار ڈور نائف اور ڈور لاک ڈیوائس پارٹس](/products/car-door-knife-door-lock-device-kone-elevator-parts-lift-accessories/) کی متعلقہ پراڈکٹ تفصیل کو اپنے موجودہ میکانزم کے پارٹ نمبر اور فٹنگ کے ساتھ ملا کر دیکھیں۔

مکینیکل خرابیوں کو نظر انداز نہ کریں

موٹر یا کنٹرولر بدلنے سے پہلے یہ دیکھیں کہ پینل دستی طور پر غیر معمولی مزاحمت کے بغیر حرکت کر رہا ہے یا نہیں۔ ہینگر رولرز، ٹریک، بیلٹ، ٹینشن، گائیڈز، بریکٹس اور ڈور کلوزر کی حالت موٹر لوڈ پر براہ راست اثر ڈالتی ہے۔ خشک یا خراب رولر، ٹیڑھا ٹریک یا ڈھیلا پینل ایک درست موٹر کو بھی بظاہر ناکام ظاہر کر سکتا ہے۔

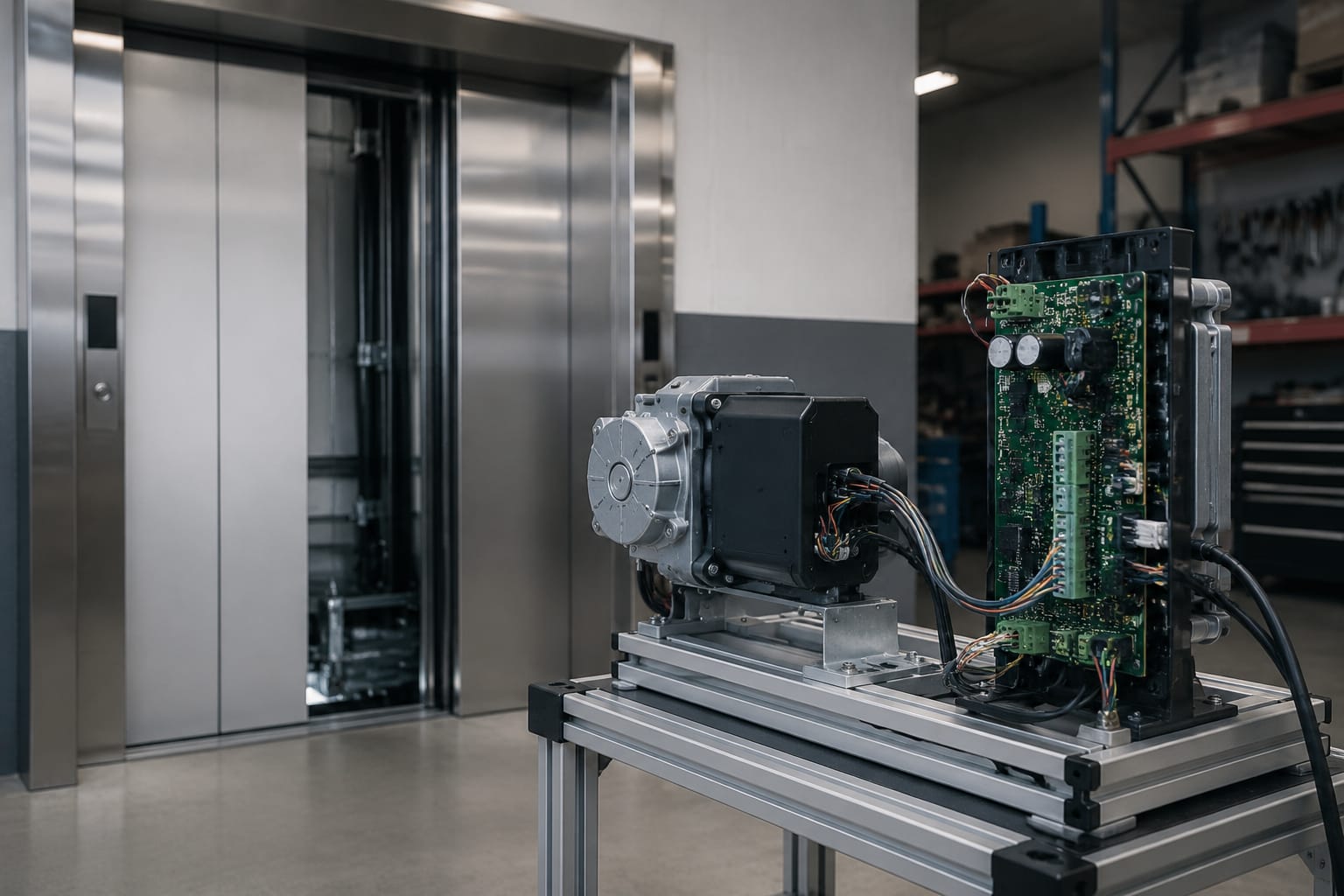

ڈور موٹرز اور کنٹرولرز

ڈور موٹر دروازے کو حرکت دیتی ہے، جبکہ کنٹرولر اس حرکت کو قابل تکرار اور محفوظ بناتا ہے۔ کنٹرولر موٹر کی سمت، رفتار، اوپن/کلوز سگنلز، بعض صورتوں میں رکاوٹ پر ردعمل، اور ڈور سیفٹی چین کے ساتھ رابطہ سنبھالتا ہے۔ اس لئے ایک ہی پاور ریٹنگ کی موٹر بھی ہر آپریٹر یا ہر کنٹرولر کے لئے موزوں نہیں ہوتی۔

موٹر تبدیل کرتے وقت

موٹر کی شناخت کے لئے نام پلیٹ یا لیبل سے یہ معلومات لیں:

• مینوفیکچرر اور مکمل ماڈل/پارٹ نمبر
• وولٹیج، کرنٹ، پاور اور فریکوئنسی، جہاں درج ہوں
• AC، DC یا مخصوص ڈرائیو ٹائپ
• شافٹ قطر، شافٹ کی شکل، گیئر یا پلّی فٹنگ
• انکوڈر، ٹیکو، تھرمل پروٹیکشن یا دیگر فیڈبیک کیبل
• کنیکٹر کی پن تعداد، کی وے اور وائرنگ ترتیب
• ماؤنٹنگ فلینج، بولٹ پیٹرن اور گھومنے کی سمت

نام پلیٹ کی تصویر، موٹر کے کنیکٹر کی قریب سے تصویر اور شافٹ کی تصویر خریداری سے پہلے سب سے مفید ریکارڈ ہوتے ہیں۔ موٹر کے صرف جسمانی سائز یا رنگ کی بنیاد پر متبادل منتخب نہ کریں۔

کنٹرولر کے معاملے میں احتیاط

کنٹرولر یا ڈرائیو بورڈ عموماً سب سے زیادہ مطابقت حساس پرزوں میں سے ہے۔ ایک جیسے دکھائی دینے والے بورڈز میں سافٹ ویئر، فرم ویئر، پن آؤٹ، انکوڈر انٹرفیس، موٹر کی قسم، پیرامیٹر سیٹ یا کنٹرول کی منطق مختلف ہو سکتی ہے۔ غیر مطابقت کنٹرولر دروازے کو بے قاعدہ رفتار سے چلا سکتا ہے، ایرر دے سکتا ہے، یا موٹر کو نقصان پہنچا سکتا ہے۔

یہ واضح کریں کہ درکار چیز مکمل کنٹرولر، پاور بورڈ، I/O بورڈ، انکوڈر انٹرفیس، موٹر، یا موٹر کے ساتھ مکمل ڈور آپریٹر اسمبلی ہے۔ “کنٹرولر خراب ہے” ایک مفید تشخیص نہیں جب تک سپلائی وولٹیج، ان پٹ سگنلز، سیفٹی چین اور آؤٹ پٹ ٹیسٹ نہ کئے گئے ہوں۔

موٹر اور کنٹرول ماڈیول کے انتخاب میں [KONE ڈور موٹر اور کنٹرولر پارٹس](/products/kone-elevator-parts-door-motor-controller/) کی تفصیل صرف ابتدائی حوالہ بن سکتی ہے؛ آخری مطابقت اصل ماڈل، ریویژن اور کنیکٹر کے ذریعے ثابت ہونی چاہیے۔

ڈور آپریٹر کا ماڈل شناخت کریں

درست پارٹ سورسنگ کا آغاز ڈور آپریٹر کی شناخت سے ہوتا ہے، نہ کہ صرف لفٹ کی برانڈ شناخت سے۔ ایک ہی عمارت میں مختلف جدیدکاریوں، کار کنفیگریشنز یا مینٹیننس تبدیلیوں کی وجہ سے اصل لفٹ سسٹم اور موجودہ ڈور آپریٹر مختلف ہو سکتے ہیں۔

یہ معلومات ایک ساتھ جمع کریں:

1. کار کے اوپر نصب ڈور آپریٹر اسمبلی کا واضح لیبل۔
2. موٹر، کنٹرولر اور لاک کے الگ الگ پارٹ نمبرز۔
3. کار نمبر، لفٹ کا سسٹم شناختی ریکارڈ، اور جہاں دستیاب ہو ڈرائنگ یا سروس دستاویز۔
4. مکمل اسمبلی اور خراب پرزے کی سامنے، سائیڈ اور کنیکٹر والی تصاویر۔
5. دروازے کی اوپننگ ٹائپ، پینل ترتیب اور سنٹر یا سائیڈ اوپننگ کی معلومات۔
6. پہلے کی گئی تبدیلیوں، مرمتوں یا غیر اصل پارٹس کا ریکارڈ۔

لیبل مٹا ہوا ہو تو اسمبلی کے بریکٹ، موٹر ماؤنٹ، کنٹرولر کنیکٹر، بیلٹ روٹ اور نائف کی جیومیٹری سے شناخت میں مدد مل سکتی ہے۔ تاہم صرف تصویر کی بنیاد پر پارٹ نمبر فرض کرنے کے بجائے ڈائمینشن اور برقی معلومات بھی لیں۔

ریٹنگز، کنیکٹرز اور ریویژن کیسے ملائیں

درست مطابقت تین سطحوں پر ثابت ہوتی ہے: مکینیکل فٹ، برقی مطابقت، اور کنٹرول/سافٹ ویئر مطابقت۔ ان میں سے کسی ایک کو نظر انداز کرنا مہنگی غلطی بن سکتا ہے۔

پارٹ نمبر میں معمولی فرق کیوں اہم ہے

پارٹ نمبر کے آخر میں درج لاحقہ، ریویژن، ورژن یا اسمبلی کوڈ عموماً غیر ضروری تفصیل نہیں ہوتا۔ یہ کنیکٹر، بورڈ لے آؤٹ، پروگرام، موٹر فیڈبیک یا مکینیکل تبدیلی کی نشاندہی کر سکتا ہے۔ اگر عین نمبر دستیاب نہ ہو تو مناسب متبادل کے لئے تکنیکی کراس ریفرنس درکار ہوتا ہے، محض “اس کے جیسا” کہنا کافی نہیں۔

متبادل یا ریفربشڈ پرزہ زیر غور ہو تو اس کی اصل حالت، شامل لوازمات، بورڈ/سافٹ ویئر ریویژن، آزمائش کی حدود اور واپسی کے قابل ہونے کی تجارتی شرائط الگ سے واضح کریں۔ یہ سوال خاص طور پر B2B درآمد کنندگان، ڈسٹری بیوٹرز اور جدیدکاری کے منصوبوں میں اہم ہیں، جہاں ایک غلط بیچ کئی سائٹس پر اثر ڈال سکتا ہے۔

پرزہ تبدیل کرنے سے پہلے خرابی کی تشخیص کریں

دروازے کی خرابی کو علامت، مشاہدہ اور پیمائش کی بنیاد پر الگ کریں۔ بار بار پارٹس بدلنا خرابی تلاش کرنے کا قابل اعتماد طریقہ نہیں ہے۔ صرف مجاز اور تربیت یافتہ اہلکار کو لفٹ کنٹرول، ڈور زون اور حفاظتی سرکٹ پر کام کرنا چاہیے؛ غیر محفوظ حالت میں شافٹ یا کار ٹاپ پر تشخیص نہ کریں۔

عملی تشخیصی ترتیب

1. خرابی کو واضح کریں: مسئلہ کھلتے وقت، بند ہوتے وقت، لاک ہونے پر، یا حرکت شروع کرنے پر پیدا ہوتا ہے؟
2. بصری معائنہ کریں: ڈھیلے بریکٹس، کٹی بیلٹ، ٹیڑھی نائف، خراب رولرز، رگڑ کے نشان، جلی ہوئی تار یا نم کنیکٹر تلاش کریں۔
3. مکینیکل حرکت دیکھیں: پاور اور حفاظتی طریقہ کار کے مطابق معائنہ کرتے ہوئے پینلز، ہینگرز اور لنکیجز میں غیر معمولی مزاحمت یا کھیل چیک کریں۔
4. لاک انگیجمنٹ چیک کریں: ہر متعلقہ لینڈنگ پر نائف اور لاک کا رابطہ یکساں ہے یا نہیں، اور لاک میکانکی طور پر پوری طرح پکڑتا ہے یا نہیں۔
5. برقی سپلائی اور سگنلز ناپیں: مجاز ٹیکنیشن کے ذریعے موٹر سپلائی، کنٹرول ان پٹس، سیفٹی سرکٹ اور کنیکٹر کنٹینیوٹی کی جانچ کریں۔
6. فالٹ ریکارڈ پڑھیں: جہاں کنٹرولر یا لفٹ سسٹم تشخیصی کوڈ مہیا کرتا ہو، انہیں ریکارڈ کریں اور ماڈل کی تکنیکی دستاویز کے مطابق سمجھیں۔
7. وجہ اور نتیجہ الگ کریں: موٹر کا اوورلوڈ ایرر ضروری نہیں کہ موٹر خراب ہونے کا ثبوت ہو؛ دروازے کی سختی، بیلٹ، رکاوٹ یا کنٹرول سگنل اصل وجہ ہو سکتے ہیں۔

عام غلط تشخیص

• بند ہونے پر جھٹکا دیکھ کر فوراً موٹر تبدیل کرنا، حالانکہ رولر یا ٹریک خراب ہو۔
• ایک فلور کے لاک مسئلے کو کار ڈور کنٹرولر کی خرابی قرار دینا۔
• آکسیڈائزڈ کنیکٹر یا ٹوٹے ہوئے تار کو نظر انداز کر کے بورڈ آرڈر کرنا۔
• سیفٹی کانٹیکٹ کو عارضی طور پر بائی پاس کر کے مسئلہ حل شدہ سمجھنا۔
• ایک پرزہ تبدیل کر کے باقی میکانزم کی ایڈجسٹمنٹ اور حتمی ٹیسٹ چھوڑ دینا۔

سیفٹی سرکٹ کو بائی پاس کرنا مرمت نہیں ہے۔ اس سے خرابی کا اشارہ چھپ سکتا ہے اور خطرناک آپریشنل حالت پیدا ہو سکتی ہے۔

مرمت شدہ دروازے کو کمیشن اور ٹیسٹ کریں

پرزہ نصب ہونے کے بعد دروازہ حرکت کرنے لگنا کمیشننگ کا اختتام نہیں۔ تنصیب، ایڈجسٹمنٹ اور جانچ کو اسی کام کا حصہ سمجھیں۔ مخصوص ٹیسٹ اور قبولیت کا طریقہ لفٹ ماڈل، ڈور آپریٹر، مقامی ضابطوں اور سائٹ کی حفاظتی پالیسی کے مطابق اہلکار طے کریں۔

کمیشننگ کے دوران عموماً یہ امور چیک کئے جاتے ہیں:

• تمام بریکٹس، فکسنگز، پلّیز، بیلٹس اور کنیکٹرز مناسب طور پر نصب اور محفوظ ہیں۔
• کار ڈور اور لینڈنگ ڈور میں رگڑ، غیر معمولی آواز، ٹکراؤ یا نائف کی غلط انگیجمنٹ موجود نہیں۔
• ہر سروس شدہ فلور پر لاک میکانکی طور پر مکمل بند ہوتا ہے۔
• ڈور سیفٹی کانٹیکٹس اور متعلقہ سیفٹی چین مطلوبہ ترتیب سے کام کرتے ہیں۔
• دروازہ بار بار اوپن اور کلوز سائیکل میں یکساں کارکردگی دیتا ہے۔
• اوپننگ اور کلوزنگ کی رفتار، پینل کی سیدھ اور کلوزنگ فورس مینوفیکچرر کی متعلقہ ہدایات کے مطابق ایڈجسٹ کی جاتی ہیں۔
• کنٹرولر کے فالٹ کوڈز، پیرامیٹرز اور تبدیلی کا ریکارڈ محفوظ کیا جاتا ہے۔

کسی ڈور لاک یا کنٹرولر کی تبدیلی کے بعد تمام متاثرہ فلورز پر جانچ ضروری ہو سکتی ہے، کیونکہ ایک ہی کار ڈور نائف مختلف لینڈنگ لاکس کے ساتھ تعامل کرتی ہے۔ صرف اس فلور کا ٹیسٹ جس پر خرابی ملی تھی، پورے نظام کی تصدیق نہیں کرتا۔

مختصر سوالات

کیا صرف لفٹ کا ماڈل بتا کر KONE ڈور پارٹ خریدا جا سکتا ہے؟

کبھی کبھار یہ ابتدائی اشارہ دیتا ہے، مگر عموماً کافی نہیں۔ ڈور آپریٹر، لاک، موٹر اور کنٹرولر کے اپنے پارٹ نمبر، ریویژن اور کنیکٹر ہوتے ہیں۔ اصل اسمبلی کی شناختی معلومات درکار رہتی ہیں۔

کیا ایک جیسی نظر آنے والی ڈور موٹر استعمال کی جا سکتی ہے؟

نہیں، جب تک اس کی وولٹیج، پاور، شافٹ، ماؤنٹنگ، فیڈبیک ڈیوائس، پن آؤٹ اور کنٹرولر مطابقت تصدیق نہ ہو۔ جسمانی فٹ ہونے والی موٹر بھی برقی یا کنٹرول سطح پر غلط ہو سکتی ہے۔

ڈور لاک بار بار کیوں خراب ہوتا ہے؟

بار بار خرابی خود لاک کے علاوہ غلط ڈور نائف ایڈجسٹمنٹ، ٹیڑھے پینلز، خراب رولرز، ڈھیلے بریکٹ، رگڑ یا ضرورت سے زیادہ میکانیکل زور کی علامت ہو سکتی ہے۔ نئی لاک اسمبلی لگانے سے پہلے اصل سبب درست کریں۔

پارٹ سورسنگ کے لئے کیا بھیجنا چاہیے؟

مکمل پارٹ نمبر، لیبل کی صاف تصویر، کنیکٹر کی تصویر، ماؤنٹنگ اور شافٹ/لنکیج کی تصاویر، ضروری ناپ، خرابی کی علامت اور موجودہ کنٹرولر یا آپریٹر کی شناخت فراہم کریں۔ اس سے غلط متبادل کا امکان کم ہوتا ہے۔
