KONE Parts View سے درست لفٹ اسپیئر پارٹ کیسے ملائیں

KONE Parts View سے متبادل پرزہ تلاش کرنے کا قابلِ اعتماد طریقہ صرف تصویر ملانا نہیں ہے۔ پہلے لفٹ کا ماڈل اور متعلقہ یونٹ کا کام طے کریں، پھر اصل پارٹ کے لیبل، پارٹ نمبر، بورڈ کوڈ، ریویژن، کنیکٹر اور سافٹ ویئر یا کمیونیکیشن کی مطابقت کو ایک ساتھ جانچیں۔

پاکستان میں لفٹ مینٹیننس کنٹریکٹرز، امپورٹرز اور ماڈرنائزیشن ٹیموں کے لیے یہ احتیاط خاص طور پر اہم ہے، کیونکہ بظاہر ایک جیسے KONE بورڈ، ڈسپلے یا ٹول مختلف کنٹرولر، وولٹیج، بس کمیونیکیشن یا ریویژن کے لیے بنے ہو سکتے ہیں۔ درست شناخت رِی ورک، سائٹ پر تاخیر اور غیر موزوں پارٹ کی خرید کے خطرے کو کم کرتی ہے۔

خریدار KONE Parts View سے کیا مراد لیتے ہیں

عمومی طور پر خریدار “KONE parts view” سے مراد ایسی معلومات یا بصری حوالہ لیتے ہیں جس سے وہ لفٹ میں نصب اصل پارٹ کو پہچان سکیں اور اس کا مناسب متبادل ڈھونڈ سکیں۔ یہ کسی کیبن ڈسپلے، لینڈنگ کال بورڈ، کنٹرولر PCB، ڈور آپریٹر کارڈ، انسپکشن یونٹ، کمیونیکیشن بورڈ یا سروس ڈیوائس کی تصویر ہو سکتی ہے۔

لیکن بصری حوالہ صرف ابتدائی شناخت کے لیے مفید ہے۔ اصل فیصلہ ان معلومات پر ہونا چاہیے:

• لفٹ یا کنٹرول سسٹم کا ماڈل
• اصل پارٹ نمبر اور مکمل لاحقہ
• بورڈ پر چھپا ہوا کوڈ یا اسمبلی نمبر
• ہارڈویئر ریویژن
• کنیکٹرز کی تعداد، ترتیب اور کلید بندی
• پاور سپلائی یا وولٹیج کی ضرورت
• فنکشن، مثلاً ڈسپلے، کال رجسٹریشن، موٹر کنٹرول یا بس کمیونیکیشن
• متعلقہ سافٹ ویئر، کنفیگریشن یا پروگرامنگ کی شرط

کبھی ایک ہی قسم کا پرزہ کئی ناموں سے بیان کیا جاتا ہے۔ مثال کے طور پر “ڈسپلے بورڈ” سے مراد کیبن کا فلور انڈیکیٹر، لینڈنگ پر آنے جانے کی سمت دکھانے والا یونٹ، یا کال رجسٹریشن ماڈیول بھی ہو سکتا ہے۔ اس لیے سپلائر کو صرف عمومی نام دینے کے بجائے نصب جگہ اور مطلوبہ کام واضح کریں۔

ماڈل اور پرزے کے کام سے تلاش شروع کریں

تلاش کا پہلا قدم پرزے کے ظاہری ڈیزائن سے نہیں بلکہ اس کے نظام میں کردار سے شروع ہوتا ہے۔ پہلے یہ طے کریں کہ پارٹ کہاں نصب ہے اور خراب یا درکار فنکشن کیا ہے۔

مثلاً، اگر لینڈنگ پر کال بٹن روشن نہیں ہوتا تو مسئلہ صرف بٹن یا فیس پلیٹ میں نہیں، متعلقہ کال ڈسپلے بورڈ، وائرنگ، پاور یا کمیونیکیشن لنک میں بھی ہو سکتا ہے۔ اسی طرح کیبن میں فلور نمبر ظاہر نہ ہونے کی صورت میں ڈسپلے ماڈیول، پاور فیڈ، ہارنس یا کنٹرولر کی سیٹنگ الگ الگ جانچنے کی ضرورت پڑتی ہے۔

عملی شناختی ترتیب

1. لفٹ کا ماڈل، کنٹرولر خاندان یا دستیاب دستاویز پر درج شناخت نوٹ کریں۔
2. پارٹ کی نصب جگہ لکھیں: مشین روم، کنٹرول پینل، کار ٹاپ، کیبن COP، لینڈنگ پینل یا پٹ۔
3. اس پارٹ کا کام ایک واضح جملے میں بیان کریں۔
4. خرابی کی علامت درج کریں، مثلاً ڈسپلے بند ہے، کمیونیکیشن ایرر ہے، کال رجسٹر نہیں ہو رہی، یا ٹول کنیکٹ نہیں ہو رہا۔
5. پھر اصل پارٹ سے لیبل، بورڈ کوڈ، ریویژن اور کنیکٹر کی معلومات لیں۔

یہ ترتیب سپلائر کے ساتھ غلط فہمی کم کرتی ہے۔ “یہ والا بورڈ چاہیے” کہنے کے بجائے “لینڈنگ کال اور سمت ڈسپلے کے لیے استعمال ہونے والا بورڈ، اصل کوڈ اور ریویژن کے ساتھ” کہنا زیادہ قابلِ عمل درخواست ہے۔

جہاں متعلقہ یونٹ لینڈنگ پر کال یا سمت کی معلومات دکھاتا ہو، وہاں [KONE آؤٹ گوئنگ کال ڈسپلے بورڈ](/products/kone-elevator-parts-outgoing-call-display-board-lift-accessories/) کو حوالہ کے طور پر دیکھ کر مطلوبہ فنکشن اور ظاہری لے آؤٹ واضح کیا جا سکتا ہے۔ حتمی مطابقت پھر بھی اصل پارٹ کے کوڈ اور کنیکٹر سے ثابت کریں۔

لیبل اور بورڈ کوڈ درست پڑھیں

پارٹ کی شناخت میں لیبل عموماً سب سے اہم ثبوت ہے۔ KONE Parts View کی تصویر میں لیبل دھندلا، کٹا ہوا یا دوسری طرف ہو سکتا ہے، اس لیے نصب شدہ پارٹ پر موجود تمام قابلِ پڑھائی معلومات کی الگ تصاویر لیں۔

ایک بورڈ یا ماڈیول پر کئی نمبر ہو سکتے ہیں، اور ہر نمبر آرڈر کے لیے یکساں اہم نہیں ہوتا۔ ان میں سے کچھ مینوفیکچرنگ بیچ، تاریخ، داخلی اسمبلی، PCB ڈیزائن یا پروگرامنگ سے متعلق ہو سکتے ہیں۔ اسی وجہ سے ہر دستیاب نمبر نوٹ کرنا بہتر ہے۔

کن نشانات کو محفوظ کریں

• پارٹ نمبر یا اسپئیر پارٹ کوڈ
• بورڈ پر سلک اسکرین سے چھپا ہوا PCB نمبر
• اسمبلی نمبر
• ریویژن، جیسے Rev. یا اس سے ملتی علامت
• سیریل نمبر، اگر موجود ہو
• بارکوڈ یا QR کوڈ کے نیچے لکھا متن
• وولٹیج، کرنٹ، DC یا AC کی نشان دہی
• کنیکٹر کے نام، جیسے X1، X2، CAN یا دیگر بورڈ مارکنگ
• کسی EPROM، ماڈیول یا لیبل پر موجود سافٹ ویئر شناخت

لیبل کی تصویر لیتے وقت چمک، سایہ اور فوکس کا خیال رکھیں۔ ایک تصویر پورے پارٹ کی، ایک لیبل کی قریب سے، ایک کنیکٹر سائیڈ کی، اور ایک اس جگہ کی جہاں پارٹ لگا ہوا ہے، عموماً بہتر شناخت کے لیے کافی بنیاد بناتی ہیں۔

اگر لیبل غائب ہو تو بورڈ کے کناروں، سولڈر سائیڈ اور کنیکٹر کے نزدیک کوڈ دیکھیں۔ البتہ صرف PCB کا بنیادی نمبر دیکھ کر آرڈر فائنل نہ کریں؛ ایک ہی بنیادی ڈیزائن مختلف کنفیگریشن یا ریویژن میں استعمال ہو سکتا ہے۔

ریویژن نمبر اور کنیکٹرز کا موازنہ کریں

ایک ہی پارٹ نمبر کے مختلف ریویژن ہمیشہ ایک دوسرے کی براہِ راست جگہ نہیں لے سکتے۔ بعض تبدیلیاں معمولی ہوتی ہیں، لیکن کنیکٹر پن آؤٹ، پاور ڈیزائن، فرم ویئر، بس پروٹوکول یا حفاظتی انٹرفیس میں تبدیلی متبادل کو غیر موزوں بنا سکتی ہے۔

اس لیے کسی ممکنہ replacement کو جانچتے وقت صرف “same part number” کافی نہیں۔ مکمل کوڈ، ریویژن اور جسمانی کنکشن کو ساتھ دیکھیں۔

کنیکٹر کے لیے سامنے اور سائیڈ سے تصویر لیں۔ صرف پنوں کی گنتی کافی نہیں، کیونکہ دو کنیکٹر ایک ہی تعداد کے باوجود مختلف keying یا pin assignment رکھتے ہو سکتے ہیں۔ وائر ہارنس پر لگے لیبل بھی محفوظ کریں، خاص طور پر جب بورڈ کا لیبل ناقص ہو۔

یہ بھی یاد رکھیں کہ “فٹ ہو جانا” مطابقت کی دلیل نہیں۔ کوئی بورڈ میکانکی طور پر لگ سکتا ہے مگر کمیونیکیشن، سیفٹی چین یا مطلوبہ فنکشن میں درست کام نہ کرے۔

ڈسپلے اور کمیونیکیشن بورڈ الگ طریقے سے ملائیں

ڈسپلے، کال پینل اور کمیونیکیشن بورڈز میں ظاہری مماثلت کی بنیاد پر غلط آرڈر زیادہ ہوتا ہے۔ سامنے سے ایک جیسے نظر آنے والے دو یونٹ اسکرین قسم، سگنل، بٹن ترتیب، لینگویج، ایڈریس سیٹنگ یا کنٹرولر کمیونیکیشن کے لحاظ سے مختلف ہو سکتے ہیں۔

ڈسپلے کے لیے ضروری تصدیق

ڈسپلے یا انڈیکیٹر ملاتے وقت یہ سوالات حل کریں:

• یہ کار آپریٹنگ پینل میں ہے یا لینڈنگ پر؟
• کیا یہ صرف فلور نمبر دکھاتا ہے، سمت بھی دکھاتا ہے، یا کال اسٹیٹس بھی؟
• ڈسپلے کی ظاہری شکل کیا ہے: LCD، segment، dot matrix یا دیگر؟
• سامنے والے فریم اور بٹنوں کا سائز اصل پینل سے ملتا ہے؟
• بیک لائٹ، رنگ یا اشارتی علامت مطلوبہ تنصیب سے مطابقت رکھتی ہے؟
• کنیکٹر، کیبل اور کنٹرولر انٹرفیس ایک جیسے ہیں؟
• کیا اسے ایڈریس یا کنفیگریشن درکار ہے؟

مثلاً، صرف “اوپر نیچے ایرو ڈسپلے” کی بنیاد پر حصہ منتخب نہ کریں۔ لینڈنگ کی تعداد، پینل کی وائرنگ، سسٹم کی کمیونیکیشن اور اصل ماڈیول کے کوڈ کو بھی دیکھیں۔

کمیونیکیشن بورڈ کے لیے اضافی احتیاط

کمیونیکیشن بورڈ میں بنیادی خطرہ یہ ہے کہ درست نظر آنے والا کارڈ غلط بس یا غلط کنٹرولر نسل کے لیے ہو۔ اس کے لیے بورڈ کے پورٹ لیبل، کنیکٹر پوزیشن، نیٹ ورک وائرنگ اور متعلقہ کنٹرولر کی شناخت ایک ساتھ فراہم کریں۔

متبادل بورڈ خریدنے سے پہلے یہ واضح کریں کہ آیا اسے سائٹ پر پیرامیٹر سیٹ کرنے، ایڈریس دینے یا کسی خاص پروگرامنگ عمل کی ضرورت ہو گی۔ اس کا عمومی جواب ہر ماڈل کے لیے ایک جیسا نہیں ہوتا۔

سروس ٹول کی درست شناخت کریں

لفٹ سروس ٹول، ہینڈ ہیلڈ ڈیوائس، ڈی کوڈر یا پروگرامنگ ایکسیسری کو عام بورڈ کی طرح نہیں ملایا جا سکتا۔ اس کی مطابقت عموماً مخصوص کنٹرولر، سافٹ ویئر ورژن، کیبل، کنیکٹر اور مجاز سروس استعمال سے جڑی ہوتی ہے۔

“یونیورسل” یا ملتی جلتی شکل کے ٹول کو فوری متبادل سمجھنا مناسب نہیں۔ پہلے یہ معلوم کریں کہ آپ کو کس کام کے لیے ٹول چاہیے:

• فالٹ کوڈ دیکھنے کے لیے
• پیرامیٹر پڑھنے یا تبدیل کرنے کے لیے
• بورڈ یا ڈسپلے کی شناخت کے لیے
• کسی مخصوص کنٹرولر سے تشخیصی رابطے کے لیے
• کیبل یا کنیکٹر اڈاپٹر کے لیے

ٹول کے اپنے پارٹ نمبر کے علاوہ مطلوبہ کیبل، پاور طریقہ، پورٹ قسم اور کنٹرولر خاندان کی بھی تصدیق کریں۔ جہاں مقصد متعلقہ ڈی کوڈر یا آپریٹر پارٹ کو سمجھنا ہو، [KONE ڈی کوڈر اور لفٹ آپریٹر پرزوں](/products/kone-elevator-parts-decoder-unlimited-times-operator-lift-parts/) کی مصنوعات کی معلومات فنکشن کی وضاحت میں مدد دے سکتی ہیں؛ تاہم استعمال اور مطابقت کو اپنے اصل سسٹم کے کوڈ کے ساتھ ملانا ضروری ہے۔

سروس یا پروگرامنگ ٹول کے معاملے میں غیر مصدقہ طریقوں سے سیفٹی سیٹنگ، پیرامیٹر یا سافٹ ویئر تبدیل نہ کریں۔ ایسی تبدیلی لفٹ کے آپریشن اور تشخیص دونوں کو پیچیدہ بنا سکتی ہے۔

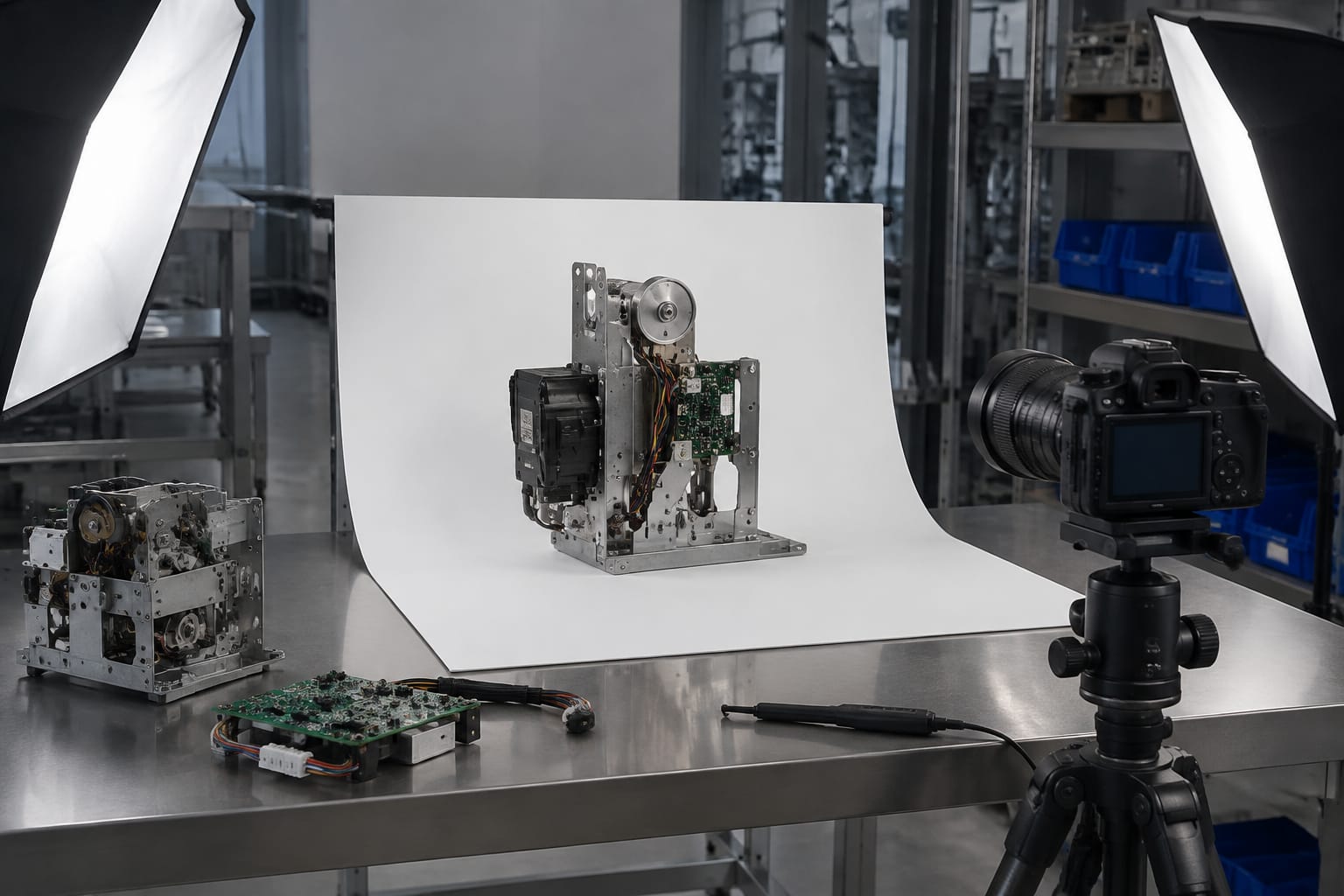

سپلائر کو مفید تصاویر کیسے بھیجیں

ایک اچھی تصویری درخواست بار بار پیغامات اور غلط شناخت کم کر سکتی ہے۔ سپلائر کے لیے اصل پارٹ کی تصویر اتنی ہی مفید ہے جتنی پارٹ نمبر کی تحریر، بشرطیکہ تصویر صحیح زاویوں سے لی گئی ہو۔

کم از کم تصویری پیکج

• پورے پارٹ کی سامنے سے واضح تصویر
• پیچھے یا سائیڈ سے تصویر
• تمام لیبل اور کوڈز کی close-up تصاویر
• تمام کنیکٹرز کی واضح تصویر
• وائر ہارنس اور پلگ کی تصویر
• پارٹ کے نصب مقام کی وسیع تصویر
• اگر نقصان دکھائی دے تو اس حصے کی الگ تصویر

تصویر کے ساتھ ایک مختصر متن بھی شامل کریں: لفٹ یا کنٹرولر کی شناخت، پارٹ کا کام، خرابی کی علامت، دستیاب کوڈز، اور یہ کہ اصل پارٹ درکار ہے یا قابلِ تصدیق متبادل۔ “Same as photo?” جیسے غیر واضح سوال کے مقابلے میں یہ معلومات درست جواب کے امکانات بڑھاتی ہیں۔

پٹ میں نصب باکس، لائٹنگ سوئچ یا انسپکشن سے متعلق حصے کے لیے پورے یونٹ، اندرونی لیبل اور کنیکٹرز کی تصاویر خاص طور پر ضروری ہوتی ہیں۔ [KONE پٹ انسپکشن باکس اور ویل لائٹنگ سوئچ](/products/pit-inspection-box-well-lighting-switch-kone-elevator-parts-lift-accessories/) جیسے حصوں میں ظاہری ترتیب کے ساتھ فنکشن اور وائرنگ بھی ملانی چاہیے۔

پرزہ ملانے کی عام غلطیوں سے بچیں

KONE Parts View کے استعمال میں سب سے عام غلطی یہ ہے کہ تصویر کو مکمل تکنیکی ثبوت سمجھ لیا جائے۔ درج ذیل غلطیاں خریداری اور تنصیب دونوں مرحلوں میں مسئلہ پیدا کر سکتی ہیں۔

صرف شکل پر بھروسا کرنا

ایک جیسے سائز، رنگ یا ماؤنٹنگ ہولز درست پارٹ ہونے کی ضمانت نہیں ہیں۔ ہمیشہ لیبل، ریویژن اور کنیکٹر بھی ملائیں۔

نامکمل پارٹ نمبر بھیجنا

کسی نمبر کا آخری حرف، ڈیش کے بعد لاحقہ یا ریویژن غائب ہو تو ضروری فرق چھپ سکتا ہے۔ نمبر کو ٹائپ کرنے کے ساتھ اس کی تصویر بھی دیں۔

خراب بورڈ کو بغیر تشخیص بدل دینا

اگر مسئلہ پاور سپلائی، ڈھیلا ہارنس، آکسیڈائزڈ کنیکٹر، فیوز یا کنٹرولر کمیونیکیشن میں ہو تو نیا بورڈ بھی مسئلہ حل نہیں کرے گا۔ پارٹ بدلنے سے پہلے بنیادی فالٹ تشخیص کریں۔

کنیکٹر کی تصویر نظر انداز کرنا

غلط کنیکٹر والا پارٹ عموماً سائٹ پر پہنچنے کے بعد ہی پکڑا جاتا ہے۔ یہ تاخیر اور غیر ضروری لاگت کا عام سبب ہے۔

ریویژن کے فرق کو معمولی سمجھنا

ہر ریویژن فرق مسئلہ نہیں، لیکن اس کی تصدیق کے بغیر انہیں قابلِ تبادلہ قرار نہیں دینا چاہیے۔ سپلائر سے واضح پوچھیں کہ مجوزہ replacement کس اصل کوڈ اور ریویژن کے مقابلے میں پیش کیا جا رہا ہے۔

ڈسپلے کے سامنے والے پینل کو پورا حل سمجھنا

فیس پلیٹ، بٹن، ڈسپلے ماڈیول اور کمیونیکیشن بورڈ الگ پرزے ہو سکتے ہیں۔ خرابی کا مقام طے کیے بغیر پورا یونٹ آرڈر کرنا غیر ضروری ہو سکتا ہے۔

پروگرامنگ کی ضرورت نہ پوچھنا

کچھ replacements کو تنصیب کے بعد کنفیگریشن، ایڈریسنگ یا سافٹ ویئر تصدیق درکار ہو سکتی ہے۔ خریدنے سے پہلے اس ضرورت، مطلوبہ ٹول اور ذمہ دار تکنیشن کی دستیابی واضح کریں۔

اکثر پوچھے جانے والے سوالات

کیا صرف تصویر سے KONE replacement part شناخت ہو سکتا ہے؟

تصویر ابتدائی شناخت کے لیے مفید ہے، مگر اکیلی کافی نہیں۔ درست مطابقت کے لیے پارٹ نمبر، بورڈ کوڈ، ریویژن، کنیکٹر، پاور اور فنکشن کی تصدیق ضروری ہے۔

اگر اصل پارٹ کا لیبل مٹ گیا ہو تو کیا کریں؟

بورڈ پر چھپے کوڈ، کنیکٹر مارکنگ، کنٹرولر کی شناخت، ہارنس لیبل اور نصب جگہ کی تصاویر جمع کریں۔ پھر پارٹ کے کام اور خرابی کی واضح وضاحت کے ساتھ ان معلومات کا موازنہ کریں۔

کیا مختلف ریویژن نمبر والے بورڈ آپس میں بدل سکتے ہیں؟

بعض صورتوں میں ممکن ہے، مگر اسے عمومی اصول نہیں سمجھنا چاہیے۔ کنیکٹر، پن آؤٹ، فرم ویئر اور کنٹرولر مطابقت کی تصدیق کے بعد ہی replacement منتخب کریں۔

سپلائر کو آرڈر سے پہلے کون سی معلومات دینی چاہییں؟

اصل پارٹ کی تصاویر، تمام کوڈز، ریویژن، کنیکٹرز، لفٹ یا کنٹرولر کی شناخت، پارٹ کا فنکشن، خرابی کی تفصیل اور مطلوبہ مقدار فراہم کریں۔

درست replacement کے لیے اپنی تلاش کو ایک مختصر شناختی ریکارڈ میں بدلیں: ماڈل، فنکشن، مکمل کوڈ، ریویژن، کنیکٹر اور واضح تصاویر۔ Kelevator جیسے ملٹی برانڈ لفٹ اسپیئر پارٹس سپلائر سے بات کرتے وقت یہی ریکارڈ دے کر دستیاب متبادل کی مطابقت، مطلوبہ کنفیگریشن اور تجارتی شرائط الگ الگ تصدیق کریں۔
