KONE اسپیئر پارٹس کی شناخت اور درست سورسنگ گائیڈ

KONE اسپیئر پارٹس خریدنے میں درست فیصلہ صرف پارٹ کی تصویر یا اس کے عمومی نام سے نہیں ہوتا۔ لفٹ کا ماڈل، پرانے جزو کا پارٹ نمبر، کنٹرول بورڈ کا ریویژن، وولٹیج، کمیونیکیشن انٹرفیس اور کنیکٹر کی ترتیب ایک ساتھ ملنا ضروری ہے۔ بظاہر یکساں نظر آنے والا بورڈ یا پاور یونٹ مختلف کنٹرولر میں غیر موزوں ہو سکتا ہے۔

پاکستان میں مینٹیننس کنٹریکٹر، موڈرنیزیشن کمپنی یا ڈسٹری بیوٹر کے لیے بہترین طریقہ یہ ہے کہ خرابی کی تشخیص اور سورسنگ کو الگ مراحل میں رکھا جائے۔ پہلے نصب شدہ جزو اور لفٹ سسٹم کی مکمل شناخت کریں، پھر سپلائر کو قابل تصدیق معلومات کے ساتھ درخواست بھیجیں۔ اس سے غلط مال، غیر ضروری ڈاؤن ٹائم اور ریٹرن کے امکانات کم ہوتے ہیں۔

KONE لفٹ کے ماڈل سے آغاز کریں

صحیح KONE spare parts تلاش کرنے کا نقطۂ آغاز لفٹ یا کنٹرولر کا ماڈل ہے، نہ کہ صرف خراب ہونے والے پارٹ کا نام۔ ایک ہی قسم کی لفٹ میں کنٹرولر، ڈرائیو، ڈور آپریٹر یا کمیونیکیشن بورڈ مختلف نسلوں اور کنفیگریشنز میں نصب ہو سکتے ہیں۔

موقع پر درج ذیل معلومات نوٹ کریں:

• لفٹ کا KONE ماڈل یا سسٹم شناخت، جیسا کہ مشین روم، کنٹرول پینل یا کار ٹاپ کے لیبل پر درج ہو۔
• کنٹرولر یا کنٹرول پینل کا نام اور شناختی کوڈ۔
• لفٹ کی قسم: مسافر لفٹ، ہسپتال لفٹ، مال بردار لفٹ، پینورامک لفٹ یا کسی مخصوص استعمال کی لفٹ۔
• مشین روم والا یا مشین روم کے بغیر نظام، جہاں یہ معلومات متعلق ہو۔
• ڈرائیو یا انورٹر کا میک، ماڈل اور ریٹنگ۔
• ڈور آپریٹر، لینڈنگ ڈور، کار ڈور یا سیفٹی سرکٹ سے متعلق موجودہ ماڈیول کی شناخت۔
• لفٹ کی تنصیب یا آخری موڈرنیزیشن کی دستاویز، اگر دستیاب ہو۔

تصویر لیتے وقت پورا یونٹ اور اس کا نام پلیٹ دونوں دکھائیں۔ صرف سامنے والے حصے کی تصویر عموماً کافی نہیں ہوتی، کیونکہ پچھلی جانب موجود کنیکٹر، وائرنگ لیبل اور ریویژن اسٹیکر مطابقت طے کرتے ہیں۔ اگر پینل میں ایک سے زیادہ ملتے جلتے بورڈ لگے ہوں تو اس بورڈ کی جگہ بھی نشان زد کریں، مثلاً دروازہ، شافٹ کمیونیکیشن، پاور سپلائی یا بریک کنٹرول۔

ماڈل کی معلومات اصل جزو کی شناخت کا متبادل نہیں ہے۔ کئی عمارتوں میں وقت کے ساتھ مخصوص بورڈ یا پاور باکس تبدیل ہو چکا ہوتا ہے، اس لیے موجودہ نصب شدہ جزو کا ڈیٹا زیادہ قابل اعتماد ہوتا ہے۔

پارٹ نمبر تلاش کریں اور مکمل ریکارڈ بنائیں

پارٹ نمبر KONE اسپیئر پارٹ کی شناخت کا سب سے مضبوط حوالہ ہوتا ہے۔ یہ نمبر عموماً بارکوڈ لیبل، سفید اسٹیکر، دھاتی نام پلیٹ، پرنٹڈ سرکٹ بورڈ کے کنارے یا پلاسٹک ہاؤسنگ پر ملتا ہے۔ پارٹ نمبر کو صرف ہاتھ سے نقل کرنے کے بجائے واضح تصویر سے بھی محفوظ رکھیں، کیونکہ 0 اور O، 1 اور I، یا ہائفن اور اضافی لاحقوں میں غلطی عام ہے۔

ہر مطلوبہ جزو کے لیے درج ذیل ریکارڈ تیار کریں:

پارٹ نمبر میں موجود ہر حروفی یا عددی حصہ اہم ہو سکتا ہے۔ مثال کے طور پر، مرکزی کوڈ ایک ہی خاندان ظاہر کرے، مگر آخری حروف کسی ریویژن، کمیونیکیشن ورژن، ہارڈویئر تبدیلی یا علاقائی کنفیگریشن کی طرف اشارہ کر سکتے ہیں۔ سپلائر کو مختصر یا نامکمل نمبر نہ بھیجیں۔

اگر لیبل مٹ چکا ہو تو بورڈ پر چھپے ہوئے کوڈ، کنیکٹر کی تعداد، PCB پر پرنٹ شدہ حوالہ، اور مکمل تصاویر شامل کریں۔ صرف “KONE board” یا “lift power box” جیسی درخواست عموماً قابل اعتماد کوٹیشن یا مطابقت کی تصدیق کے لیے ناکافی ہوتی ہے۔

KONE کے عام اسپیئر پارٹ زمرے

KONE لفٹ کے پرزے عام طور پر ان کے کام کے لحاظ سے شناخت کیے جاتے ہیں، مگر ایک ہی زمرے میں متعدد ماڈل اور ورژن ہو سکتے ہیں۔ خریداری سے پہلے جزو کے زمرے اور اس کے اصل فنکشن دونوں کی تصدیق ضروری ہے۔

کنٹرول اور کمیونیکیشن بورڈز

یہ بورڈ کنٹرولر، شافٹ ڈیوائسز، ڈور سسٹم یا دیگر ماڈیولز کے درمیان سگنل اور کمیونیکیشن سنبھالتے ہیں۔ ان میں فیلڈ بس، نیٹ ورک کنکشن، I/O، ڈسپلے یا مخصوص سیفٹی سرکٹ انٹرفیس شامل ہو سکتے ہیں۔

مثلاً شافٹ میں استعمال ہونے والے کمیونیکیشن جزو کے لیے صرف بورڈ کی شکل کافی نہیں؛ اس کی اصل نیٹ ورک ٹوپولوجی، پورٹ ترتیب اور ریویژن بھی ملنا چاہیے۔ متعلقہ مصنوعات کی ساخت سمجھنے کے لیے [KONE شافٹ FCB کمیونیکیشن بورڈ](/products/shaft-fcb-communication-board-kone-elevator-parts/) کی تفصیل دیکھی جا سکتی ہے، لیکن حتمی انتخاب ہمیشہ نصب شدہ یونٹ کے پارٹ نمبر اور کنیکٹر سے ملانے کے بعد کریں۔

پاور سپلائی اور نیٹ ورک پاور یونٹس

پاور باکس، نیٹ ورک پاور باکس اور پاور سپلائی ماڈیولز مختلف ان پٹ وولٹیج، آؤٹ پٹ ریٹنگ، فیوزنگ، گراؤنڈنگ اور کنٹرول کمیونیکیشن کے ساتھ آ سکتے ہیں۔ ایک جیسی ہاؤسنگ والا متبادل بھی برقی اعتبار سے درست نہیں سمجھا جا سکتا۔

[ KONE نیٹ ورک پاور باکس ](/products/network-power-box-kone-elevator-parts-lift-accessories/) جیسے جزو کی درخواست میں لیبل کی تصویر، ان پٹ و آؤٹ پٹ ریٹنگ، تمام ساکٹ کی تصاویر اور متعلقہ کنٹرولر کی شناخت شامل کریں۔ خالی جگہ یا ماؤنٹنگ ہولز ملنے کو برقی مطابقت کا ثبوت نہ سمجھیں۔

بریک کنٹرول ماڈیول اور ڈرائیو سے متعلق حصے

بریک کنٹرول ماڈیول لفٹ کے ڈرائیو اور بریک سرکٹ میں اہم کردار ادا کر سکتا ہے۔ اس زمرے میں کوائل وولٹیج، بریک کی تعداد، ڈرائیو انٹرفیس، فیڈبیک سگنل اور حفاظتی سرکٹ کی مطابقت خاص اہمیت رکھتی ہے۔

[ KONE بریک کنٹرول ماڈیول اور پاور سپلائی باکس ](/products/brake-control-module-power-supply-box-kone-elevator-parts-lift-accessories/) جیسے حصے کے لیے صرف “بریک میں مسئلہ” کافی تشخیص نہیں ہے۔ پہلے وائرنگ، بریک کوائل، ڈرائیو کے الارم، کنٹرول سگنل اور موجودہ ماڈیول کے لیبل کی جانچ کی جانی چاہیے۔ غلط ماڈیول کی تنصیب لفٹ کی معمول کی حرکت یا حفاظتی افعال کو متاثر کر سکتی ہے۔

ڈور آپریٹر اور ڈور سرکٹ کے اجزا

ڈور لاک، ڈور ڈرائیو بورڈ، سینسر، رولر، بیلٹ، کیبل اور ڈور کنٹرول ماڈیول عموماً ماڈل مخصوص ہوتے ہیں۔ مکینیکل جزو میں سائز، سوراخوں کی پچ، سمت، کیبل کی لمبائی اور ڈور آپریٹر ماڈل اہم ہوتے ہیں؛ جبکہ الیکٹرانک جزو میں کنیکٹر اور سگنل مطابقت بھی لازم ہے۔

کار اور لینڈنگ فکسچر

بٹن، انڈیکیٹر، ڈسپلے، COP، LOP، ایمرجنسی کمیونیکیشن اور لائٹنگ ماڈیول کے انتخاب میں ظاہری ڈیزائن کے علاوہ وولٹیج، بیک لائٹ، رابطہ ترتیب، کٹ آؤٹ سائز اور کمیونیکیشن پروٹوکول دیکھا جاتا ہے۔ پرانے پینل کی تصویر اور پیچھے کی وائرنگ کی تصویر دونوں مفید ہیں۔

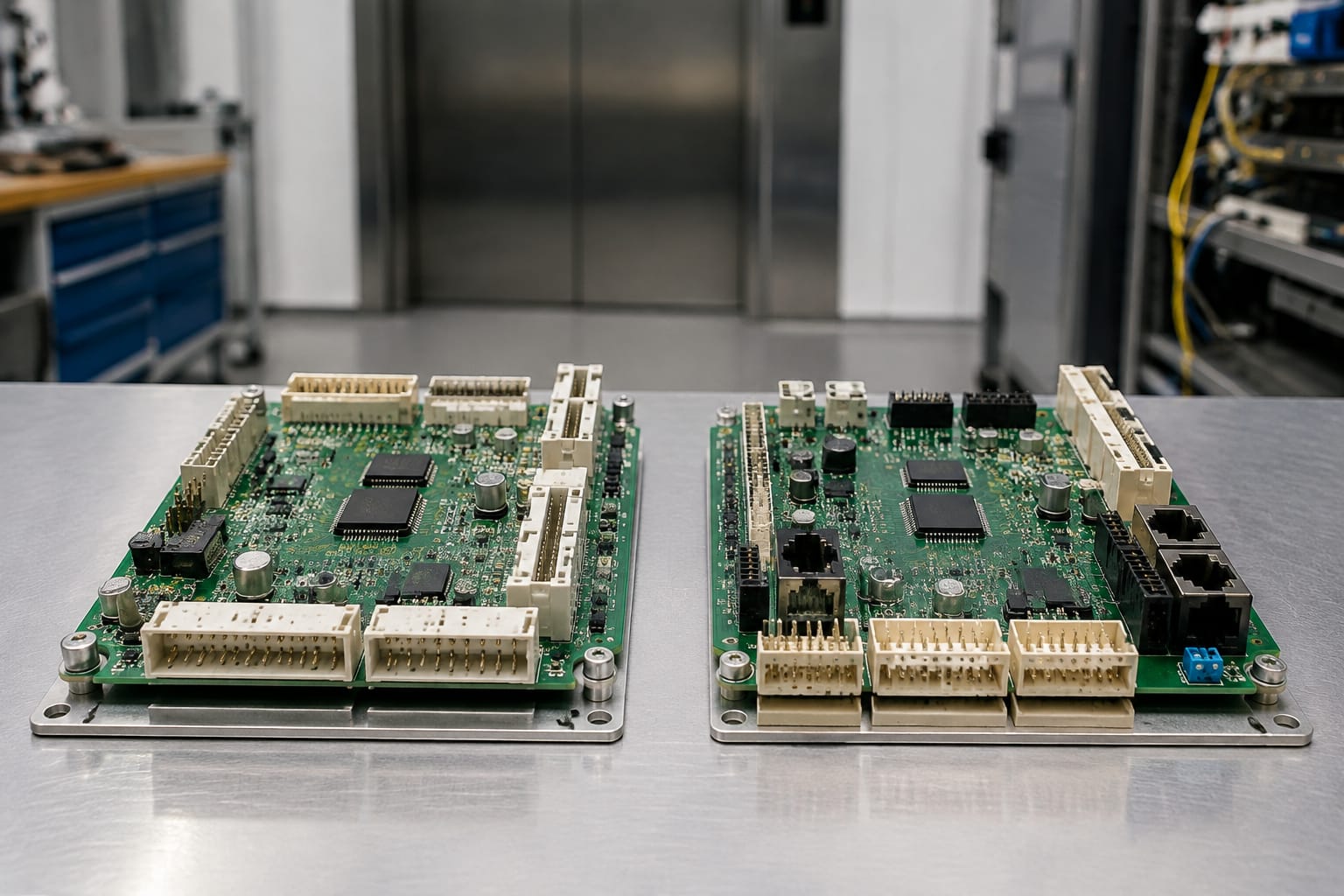

بورڈ ریویژن اور کنیکٹرز کا موازنہ کریں

الیکٹرانک KONE spare parts میں پارٹ نمبر کے بعد سب سے اہم مرحلہ بورڈ ریویژن اور کنیکٹرز کا موازنہ ہے۔ ایک بورڈ کا بنیادی نمبر یکساں ہو سکتا ہے، لیکن اس پر Rev, Version, Issue، PCB code یا سافٹ ویئر شناخت مختلف ہو سکتی ہے۔ بعض تبدیلیاں صرف مینوفیکچرنگ کی ہو سکتی ہیں، جبکہ بعض صورتوں میں پن آؤٹ، فرم ویئر یا سسٹم سپورٹ بدل جاتا ہے۔

موازنہ کرتے وقت یہ چیک کریں:

• ریویژن لیبل اور PCB پرنٹ شدہ کوڈ۔
• کنیکٹرز کی تعداد، شکل، کلیدنگ اور مقام۔
• ہر کنیکٹر کے پنوں کی تعداد اور لیبل، مثلاً power، CAN، input یا output۔
• DIP switches، jumpers، فیوز، LEDs اور ٹرمینلز کی جگہ۔
• ماؤنٹنگ پوائنٹس اور جسمانی ابعاد۔
• EEPROM، میموری کارڈ یا دیگر قابل منتقلی ماڈیول کی موجودگی۔
• سافٹ ویئر ورژن یا پروگرامنگ کی ضرورت، جہاں لیبل پر ظاہر ہو۔

صرف کنیکٹر کا فٹ ہو جانا کافی نہیں۔ ایک ہی قسم کا پلگ مختلف وائرنگ یا سگنل مقصد کے لیے استعمال ہو سکتا ہے۔ اسی طرح زیادہ نیا ریویژن لازماً پرانے سسٹم کا براہ راست متبادل نہیں ہوتا۔ جب کراس ریفرنس دیا جائے تو سپلائر سے اس کے فنی جواز، مطابقت کی حدود اور مطلوبہ اضافی کنفیگریشن کے بارے میں واضح سوال کریں۔

مرمت شدہ بورڈ میں خاص توجہ اس بات پر دیں کہ کون سا پارٹ نمبر مرمت ہوا ہے اور کیا اصل ریویژن برقرار ہے۔ “Compatible” کا دعویٰ اصل پارٹ نمبر، بورڈ ریویژن اور کنیکٹر میچ کے بغیر نامکمل ہے۔

وولٹیج اور کمیونیکیشن مطابقت جانچیں

وولٹیج کی غلطی الیکٹرانک پارٹ کو نقصان پہنچا سکتی ہے یا لفٹ کو غیر فعال رکھ سکتی ہے۔ نام پلیٹ پر درج برقی ریٹنگ کو پڑھیں اور اسے موجودہ سسٹم، وائرنگ ڈایاگرام اور مطلوبہ متبادل کے لیبل سے ملائیں۔ قیاس، رنگ، یا عام مارکیٹ میں رائج وولٹیج پر انحصار نہ کریں۔

کم از کم یہ نکات تصدیق کریں:

• ان پٹ وولٹیج کی قسم: AC یا DC۔
• وولٹیج کی حد، فریکوئنسی اور فیز، اگر درج ہوں۔
• آؤٹ پٹ وولٹیج اور کرنٹ یا پاور ریٹنگ۔
• پولیریٹی، خصوصاً DC سرکٹس میں۔
• گراؤنڈ یا ارتھ کنکشن کی ضرورت۔
• فیوز کی قسم اور ریٹنگ، جہاں یونٹ یا دستاویز میں درج ہو۔
• کنٹرول وولٹیج اور بوجھ کی ضرورت۔

کمیونیکیشن مطابقت بھی اتنی ہی اہم ہے۔ لفٹ کنٹرول سسٹم مختلف بس یا نیٹ ورک طریقوں کے ذریعے اجزا سے رابطہ کر سکتا ہے۔ بورڈ کا ساکٹ، کیبل اور LED فعال نظر آنے کے باوجود، اگر پروٹوکول یا ایڈریسنگ مختلف ہو تو نظام درست کام نہیں کرے گا۔

تصدیق کے لیے درج ذیل مواد مفید ہوتا ہے:

• کنٹرولر اور مطلوبہ بورڈ کی مکمل شناختی تصاویر۔
• وائرنگ ڈایاگرام یا ٹرمینل فہرست۔
• موجودہ بورڈ کی LED حالت یا ایرر کوڈ، اگر قابل مشاہدہ ہو۔
• متعلقہ فالٹ لاگ یا ٹیکنیشن کا نوٹ۔
• اس بات کی وضاحت کہ پارٹ نئی تنصیب، مرمت یا موڈرنیزیشن کے لیے درکار ہے۔

یہ جانچ تربیت یافتہ لفٹ ٹیکنیشن یا متعلقہ فنی شخص کے ذریعے ہونی چاہیے۔ سیفٹی سرکٹ، بریک سرکٹ یا مین پاور سے جڑے اجزا پر اندازے سے کام کرنا قابل قبول طریقہ نہیں ہے۔

حالت اور ٹیسٹ کی معلومات کی تصدیق کریں

KONE اسپیئر پارٹس نئے، پرانے، استعمال شدہ، مرمت شدہ یا کھولے گئے مگر غیر استعمال شدہ ہو سکتے ہیں۔ ان اصطلاحات کو ایک جیسا نہ سمجھیں۔ خریداری کی درخواست میں مطلوبہ حالت واضح کریں، اور سپلائر سے دستیاب حالت کے مطابق ثبوت مانگیں۔

استفسار میں یہ سوال شامل کریں:

• کیا جزو نیا، استعمال شدہ، مرمت شدہ یا surplus ہے؟
• کیا تصویر اسی اصل یونٹ کی ہے جو فراہم کیا جائے گا، یا محض نمائندہ تصویر ہے؟
• کیا شناختی لیبل اور ریویژن واضح ہیں؟
• استعمال شدہ یا مرمت شدہ الیکٹرانک جزو پر کون سے عملی چیک کیے گئے؟
• کیا ٹیسٹ صرف پاور آن ہونے تک محدود تھا، یا متعلقہ افعال بھی چیک کیے گئے؟
• کیا کنیکٹر، پن، ٹرمینل، فیوز ہولڈر، ہاؤسنگ یا ماؤنٹنگ پوائنٹس میں ظاہر نقصان ہے؟
• کیا کسی تبدیلی، مرمت یا تبدیل شدہ جزو کی تفصیل دستیاب ہے؟
• کیا پروگرامنگ، پیرامیٹر سیٹنگ یا اضافی ماڈیول درکار ہو سکتا ہے؟

ٹیسٹ معلومات کا مطلب ہمیشہ مکمل لفٹ سسٹم میں عملی تصدیق نہیں ہوتا۔ بورڈ کو ورک بینچ پر پاور مل جانا اور حقیقی کنٹرولر میں درست کمیونیکیشن کرنا دو الگ چیزیں ہیں۔ اسی لیے خریداری سے پہلے اپنی سائٹ کے سسٹم کے ساتھ مطابقت کی ذمہ داری اور تنصیب کے بعد جانچ کا منصوبہ واضح رکھیں۔

استعمال شدہ پارٹ کم لاگت کا راستہ ہو سکتا ہے، مگر اس کے ساتھ شناخت، حالت اور ٹریس ایبلٹی کی جانچ زیادہ سخت ہونی چاہیے۔ اہم یا سیفٹی سے متعلق افعال کے لیے اپنی کمپنی کے تکنیکی اور حفاظتی طریقہ کار کو مقدم رکھیں۔

حساس KONE اجزا کو محفوظ طریقے سے پیک کریں

کنٹرول بورڈ، پاور ماڈیول اور کمیونیکیشن کارڈ نقل و حمل کے دوران static electricity، نمی، جھٹکے، مڑے ہوئے پن اور ڈھیلے اجزا سے متاثر ہو سکتے ہیں۔ درست پیکنگ صرف کوریئر کی سہولت نہیں بلکہ جزو کی وصول شدہ حالت اور بعد کی تشخیص کا حصہ ہے۔

الیکٹرانک KONE اجزا کے لیے مناسب پیکنگ میں عموماً یہ اصول شامل ہوتے ہیں:

• PCB یا حساس ماڈیول کو ESD-safe بیگ میں رکھنا۔
• کنیکٹر پن، ٹرمینل اور نازک کناروں کے لیے حفاظتی کور یا مناسب cushioning استعمال کرنا۔
• جزو کو ایسے مواد سے محفوظ رکھنا جو static charge پیدا کر سکتا ہو۔
• اندرونی پیکنگ میں حرکت روکنا تاکہ بھاری ماڈیول جھٹکے میں ٹکرائے نہیں۔
• مضبوط بیرونی کارٹن اور ضرورت کے مطابق shock-absorbing مواد استعمال کرنا۔
• پارٹ نمبر، مقدار اور آرڈر حوالہ کو پیکنگ لسٹ سے ملانا۔
• ایک ہی باکس میں مختلف بورڈز ہوں تو ہر یونٹ کی الگ شناخت رکھنا۔

پاکستان میں درآمدی یا بین شہری ترسیل کے لیے پیکنگ لسٹ میں درست پارٹ نمبر، مقدار اور حالت درج ہونا وصولی کے وقت جانچ کو آسان بناتا ہے۔ باکس کھولتے ہی لیبل، کنیکٹرز، ہاؤسنگ اور پیکنگ کی ظاہری حالت کی تصاویر محفوظ کر لیں، خاص طور پر حساس الیکٹرانکس کے لیے۔

یہ بھی یاد رکھیں کہ اچھی پیکنگ غلط پارٹ کو درست نہیں بنا سکتی۔ پیکنگ سے پہلے بنیادی پارٹ نمبر، ریویژن اور کنیکٹر تصدیق مکمل ہونی چاہیے۔

KONE سورسنگ درخواست کی چیک لسٹ

واضح سورسنگ درخواست سپلائر کو درست KONE اسپیئر پارٹس پیش کرنے کے قابل بناتی ہے اور آپ کو موصول ہونے والے مال کی تصدیق کے لیے قابل عمل ریکارڈ دیتی ہے۔ ہر پارٹ کے لیے الگ لائن آئٹم رکھنا مفید ہے۔

درخواست بھیجنے سے پہلے یہ چیک لسٹ مکمل کریں:

• [ ] لفٹ، کنٹرولر اور متعلقہ سسٹم کا ماڈل یا شناختی ڈیٹا شامل ہے۔
• [ ] موجودہ پارٹ کا مکمل پارٹ نمبر، ریویژن اور سیریل نمبر درج ہے۔
• [ ] نام پلیٹ، سامنے، پیچھے، کنیکٹرز اور نصب شدہ جگہ کی واضح تصاویر شامل ہیں۔
• [ ] مطلوبہ مقدار واضح ہے۔
• [ ] پارٹ کی حالت کی ضرورت لکھی گئی ہے: نیا، استعمال شدہ، مرمت شدہ یا دیگر۔
• [ ] ان پٹ و آؤٹ پٹ وولٹیج اور برقی ریٹنگ، جہاں متعلق ہو، شامل ہے۔
• [ ] کنیکٹر، پن، کیبل یا ٹرمینل کی ضروریات بیان کی گئی ہیں۔
• [ ] خرابی کی علامت، ایرر کوڈ یا تکنیکی مشاہدہ مختصراً درج ہے۔
• [ ] مطلوبہ استعمال بتایا گیا ہے: مرمت، اسٹاک، موڈرنیزیشن یا OEM انضمام۔
• [ ] قابل قبول متبادل کی اجازت یا صرف عین پارٹ نمبر کی شرط واضح ہے۔
• [ ] پیکنگ، پیکنگ لسٹ اور ٹیسٹ معلومات کی ضرورت درج ہے۔

مختصر مگر مکمل درخواست کی مثال یہ ہے: “مطلوبہ KONE بورڈ: مکمل پارٹ نمبر اور Rev تصویر کے مطابق۔ موجودہ کنٹرولر اور بورڈ لیبل منسلک ہیں۔ کنیکٹر ترتیب عین موجودہ یونٹ جیسی ہونی چاہیے۔ استعمال شدہ یا مرمت شدہ صورت میں اصل تصاویر، ٹیسٹ کی دستیاب معلومات اور محفوظ ESD پیکنگ درکار ہے۔”
