Schindler Buttons کی درست شناخت، انتخاب اور تبدیلی

Schindler buttons کی تبدیلی میں صرف بٹن کی شکل یا رنگ ملانا کافی نہیں۔ درست متبادل کے لیے COP یا LOP کی جگہ، Schindler ماڈل فیملی، بٹن یا ٹچ انٹرفیس، کٹ آؤٹ اور فٹنگ کے ابعاد، روشنی کا انداز، علامت، بورڈ کوڈ اور کنیکٹر سب ریکارڈ کریں۔ ان میں سے ایک جز بھی مختلف ہو تو بٹن پینل میں فٹ نہ ہونے، روشنی یا کال فنکشن نہ چلنے، یا موجودہ بورڈ کے ساتھ عدم مطابقت کا خطرہ رہتا ہے۔

پاکستان میں لفٹ مینٹیننس اور جدیدکاری کے منصوبوں میں ایک ہی عمارت میں مختلف عمر اور قسم کے Schindler پینل مل سکتے ہیں۔ اس لیے پرانے بٹن کو دیکھ کر اندازہ لگانے کے بجائے پینل، بٹن اور متعلقہ الیکٹرانک بورڈ کی شناخت کو ایک باقاعدہ خریداری مرحلہ سمجھیں۔

Schindler COP اور LOP بٹن کے کام کو پہلے سمجھیں

Schindler buttons عموماً دو بنیادی جگہوں پر نصب ہوتے ہیں: کیبن کے اندر COP اور فلور یا لابی پر LOP۔ دونوں کے ظاہری بٹن ملتے جلتے ہو سکتے ہیں، مگر ان کا مقصد، وائرنگ، علامتیں اور بورڈ انٹرفیس مختلف ہو سکتا ہے۔

COP (Car Operating Panel) کیبن کے اندر ہوتا ہے۔ اس میں منزل کے بٹن، دروازہ کھولنے اور بند کرنے کے بٹن، الارم، ایمرجنسی یا سروس سے متعلق کنٹرول شامل ہو سکتے ہیں۔ یہاں بٹن عموماً منزل کی شناخت اور مسافر کے انتخاب کے لیے استعمال ہوتا ہے۔

LOP (Landing Operating Panel) لفٹ کے باہر ہر لینڈنگ یا منتخب فلور پر لگتا ہے۔ اس میں اوپر، نیچے، یا بعض صورتوں میں واحد کال بٹن ہوتا ہے۔ LOP بٹن کی سمت والی علامت اور متعلقہ کال منطق درست ہونا ضروری ہے؛ صرف ایک جیسا روشن بٹن لینڈنگ کال کا متبادل نہیں بن جاتا۔

تبدیلی شروع کرنے سے پہلے یہ ریکارڈ کریں:

• بٹن COP میں ہے یا LOP میں۔
• COP ہو تو منزل، ڈور فنکشن، الارم یا دیگر کون سا فنکشن ہے۔
• LOP ہو تو اوپر، نیچے یا سنگل کال فنکشن ہے۔
• پینل کی عمودی یا افقی ترتیب کیا ہے۔
• ایک بٹن بدلا جا رہا ہے یا بٹن بورڈ/ماڈیول بھی تبدیل ہونا ہے۔
• خراب بٹن میکانیکی طور پر پھنسا ہوا ہے، روشن نہیں ہو رہا، یا کال رجسٹر نہیں کر رہا۔

یہ فرق اس لیے اہم ہے کہ غیر مناسب LOP بٹن یا بورڈ لگانے سے کال سمت غلط ظاہر ہو سکتی ہے یا بٹن کال قبول ہی نہیں کرے گا۔ اسی طرح COP میں صرف روشن ہونے والا بٹن ضروری نہیں کہ مطلوبہ فلور ان پٹ کو درست انداز میں پینل تک پہنچائے۔

3300 اور 3600 ایپلی کیشنز کی شناخت کریں

Schindler 3300 اور 3600 نام ایک دوسرے سے ملتے جلتے ہونے کے باوجود ہر بٹن، ٹچ بورڈ یا ہال کال اسمبلی کے لیے خودکار طور پر باہمی مطابقت ثابت نہیں کرتے۔ کسی حصے کو 3300 یا 3600 ایپلی کیشن کے لیے سمجھنے سے پہلے عمارت میں نصب اصل پینل اور بورڈ کا جائزہ لیں۔

شناخت کے لیے کس چیز کو ترجیح دیں

سب سے قابل اعتماد ترتیب یہ ہے:

1. پینل یا لفٹ دستاویزات پر درج ماڈل اور جزوی نمبر دیکھیں۔
2. بٹن کے پیچھے یا پینل کے اندر بورڈ کا part number، revision اور label نوٹ کریں۔
3. بٹن کی ٹیکنالوجی شناخت کریں: مکینیکل push button ہے یا touch interface۔
4. بورڈ پر کنیکٹر کی تعداد، پن ترتیب اور کیبل کی سمت دیکھیں۔
5. سامنے والے پینل کا layout، ڈسپلے کی جگہ اور بٹنوں کے درمیان فاصلہ ملائیں۔

3300 یا 3600 پینل میں استعمال ہونے والا touch button board عام push button سے مختلف تشخیصی اور نصب کرنے کے تقاضے رکھ سکتا ہے۔ اگر خرابی صرف ایک touch zone میں نظر آتی ہے تو یہ ضروری نہیں کہ صرف سامنے والا نشان یا کور بدلنے سے مسئلہ حل ہو؛ متعلقہ board، ribbon یا connector بھی جانچنے کی ضرورت ہو سکتی ہے۔

جب ہال کال کے لیے board درکار ہو، تو اس کی تصویر، دونوں اطراف، کنیکٹر اور موجودہ بورڈ کوڈ فراہم کرنا مفید رہتا ہے۔ مثال کے طور پر، 3300/3600 مطابقت والے اجزا کی جانچ کے لیے [3300 اور 3600 ID ٹچ بٹن بورڈ](/products/id-touch-button-board-3300-3600-elevator-parts/) کی فہرست میں درج تصاویر اور شناختی تفصیل کو موجودہ حصے سے ملایا جا سکتا ہے۔ اسے حتمی مطابقت کا متبادل نہ سمجھیں؛ اصل part number اور کنیکٹر پھر بھی ملا کر دیکھیں۔

ماڈل نام پر اکیلے انحصار کیوں خطرناک ہے

ایک ہی لفٹ فیملی میں پینل کے ورژن، modernization کے بعد کی وائرنگ، فلور ترتیب، بٹن علامتیں اور board revision مختلف ہو سکتے ہیں۔ یہ عام غلطی ہے کہ خریدار صرف “Schindler 3300 button” یا “3600 button” کی بنیاد پر آرڈر کر دے۔ درست عمل یہ ہے کہ ماڈل نام کو ابتدائی فلٹر سمجھیں، پھر جسمانی اور الیکٹرانک شناخت سے فیصلہ مکمل کریں۔

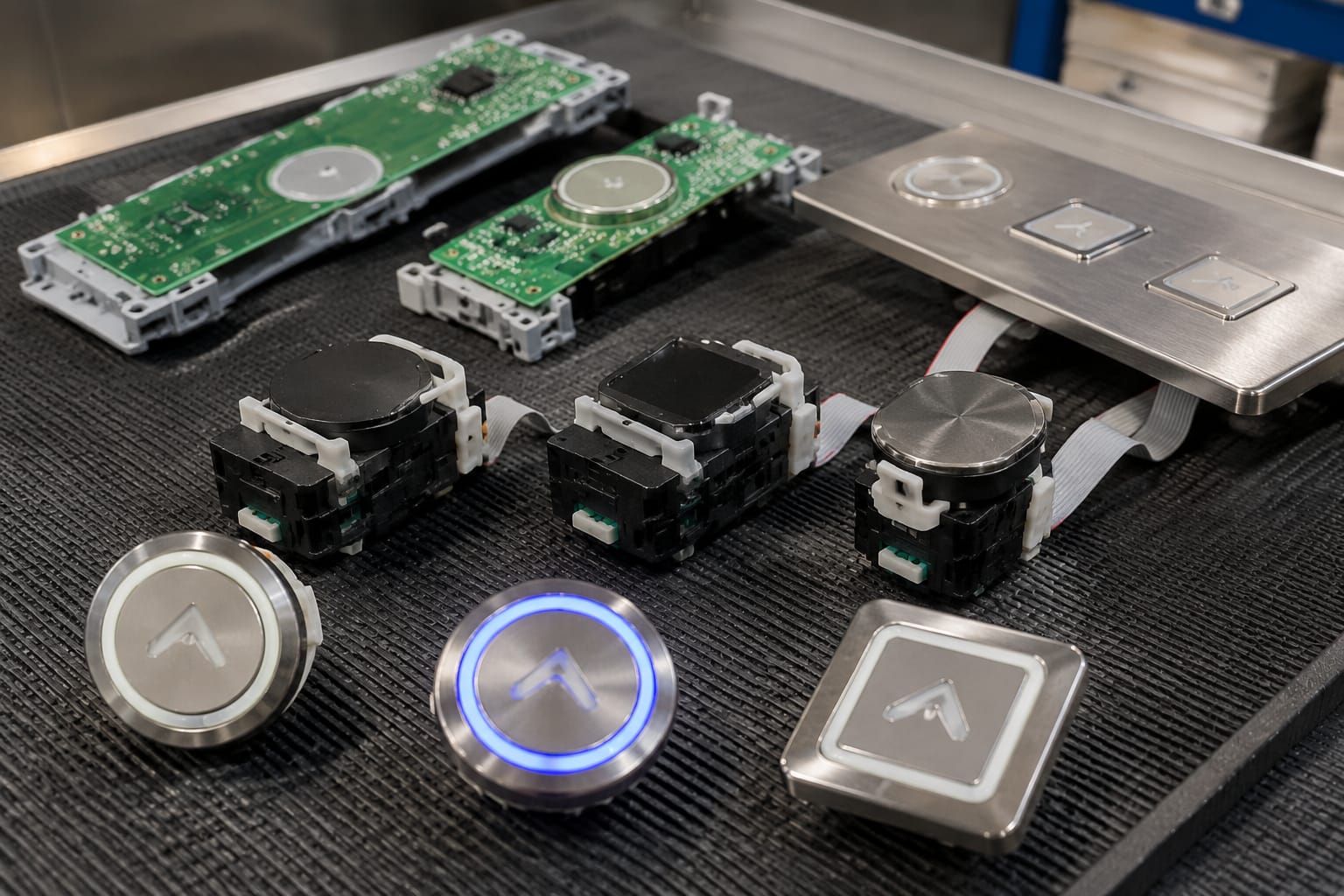

Push اور touch buttons کا موازنہ کریں

Push button میں عموماً ایک واضح، دبنے والا میکانیکی حصہ ہوتا ہے، جبکہ touch button یا touch board سطح پر لمس کو شناخت کرتا ہے۔ دونوں کے بدلنے کا طریقہ، خرابیاں اور اسپیئر پارٹ کی سطح مختلف ہو سکتی ہے۔

Push button کا متبادل منتخب کرتے وقت صرف سامنے کا کیپ یا bezel نہ دیکھیں۔ پچھلے terminals، دباؤ کی حرکت، locking method، illumination اور نصب ہونے کی گہرائی بھی دیکھیں۔ اگر بٹن دھات کے پینل میں کلپ سے فٹ ہوتا ہے تو کلپ کی جگہ اور پینل کی موٹائی اہم ہے۔

Touch button کے معاملے میں ظاہری سطح زیادہ گمراہ کن ہو سکتی ہے۔ ایک جیسے دائرے، تیر یا اعداد کے باوجود touch board کا کوڈ، wiring interface یا connector مختلف ہو سکتا ہے۔ ہال کال touch assembly کی شناخت کے لیے [3300/3600 ہال کال بٹن بورڈ](/products/3600-3300-elevator-hall-call-button-board-id-lift-parts/) کو موجودہ پینل کی تنصیب، بٹن سمت اور connector layout کے ساتھ تقابل کریں۔

کب صرف بٹن بدلنا کافی نہیں ہوتا

درج ذیل علامات مکمل اسمبلی یا بورڈ کی جانچ کی طرف اشارہ کر سکتی ہیں:

• کئی بٹن ایک ساتھ غیر فعال ہیں۔
• روشنی درست ہے مگر کال رجسٹر نہیں ہوتی۔
• بٹن کام کرتا ہے مگر ڈسپلے یا سمت کا اشارہ غیر معمولی ہے۔
• touch surface کسی جگہ جواب دیتی اور کسی جگہ نہیں دیتی۔
• connector، ribbon یا PCB پر نمی، جلنے یا جسمانی نقصان کے آثار ہیں۔

ایسی صورت میں انفرادی بٹن خریدنے سے پہلے fault isolation ضروری ہے۔ پینل کی بجلی اور حفاظتی طریقہ کار کے تحت تربیت یافتہ تکنیشین سے تشخیص کروائیں۔

ابعاد اور mounting کو عین مطابق ملائیں

بٹن کا قطر ناپ لینا ضروری ہے، مگر مکمل پیمائش نہیں۔ Schindler buttons کے درست انتخاب میں سامنے کا visible diameter، پینل cut-out، بٹن کی گہرائی، retaining clip یا nut کی جگہ، اور پیچھے موجود clearance سب شامل ہوتے ہیں۔

پیمائش کا عملی طریقہ

پینل کو محفوظ طور پر de-energize کرنے اور اجازت یافتہ رسائی حاصل کرنے کے بعد یہ پیمائشیں لیں:

• سامنے نظر آنے والے بٹن یا bezel کا بیرونی قطر یا چوڑائی۔
• پینل میں موجود اصل cut-out کا قطر یا لمبائی اور چوڑائی۔
• بٹن کے پیچھے درکار گہرائی۔
• پینل کی موٹائی۔
• قریب کے بٹن، ڈسپلے یا wiring سے فاصلہ۔
• fixing clips، screws، studs یا nut کی قسم۔
• اگر ماڈیول ہے تو mounting-hole spacing۔

ورنیئر caliper بہتر نتیجہ دیتا ہے، مگر صاف پیمانہ اور سامنے و پیچھے کی براہ راست تصاویر بھی خریداری کے ابتدائی مرحلے میں مدد دیتی ہیں۔ تصاویر میں پیمانہ شامل کر دینے سے سپلائر یا sourcing team کو تناسب سمجھنے میں آسانی رہتی ہے۔

عام mounting غلطیاں

بیرونی قطر کو cut-out سمجھ لینا: سامنے کا bezel بڑا اور پینل کا سوراخ چھوٹا ہو سکتا ہے۔ دونوں الگ ناپیں۔

گہرائی کو نظر انداز کرنا: متبادل بٹن ظاہری طور پر درست لگتا ہے مگر پیچھے PCB، harness یا پینل cover سے ٹکرا سکتا ہے۔

کلپ کی قسم نہ ملانا: ایک ہی قطر کے بٹن کا retaining mechanism مختلف ہو تو بٹن ڈھیلا رہ سکتا ہے یا فٹ نہیں ہوگا۔

پینل میں سوراخ تبدیل کر دینا: موجودہ پینل کو کاٹنا یا بڑا کرنا صرف اس وقت سوچیں جب منصوبہ بند modernization میں layout اور حفاظت کا باقاعدہ جائزہ لیا گیا ہو۔ معمولی replacement کے لیے عین مطابق mounting زیادہ قابل اعتماد ہے۔

illumination اور symbols کو نظر انداز نہ کریں

لفٹ بٹن کی روشنی صرف ظاہری خصوصیت نہیں؛ یہ مسافر کو انتخاب، کال کی رجسٹریشن، سمت یا دستیابی کا اشارہ دیتی ہے۔ اس لیے روشن بٹن کو منتخب کرتے وقت رنگ، روشنی کی حالت اور نشان کی ساخت موجودہ پینل سے ملائیں۔

یہ تصدیق کریں:

• بٹن unlit، مستقل روشن، یا دبانے پر روشن ہونے والا ہے۔
• روشنی LED ہے یا کوئی دوسرا lamp arrangement۔
• illumination کا رنگ موجودہ پینل کے مطابق ہے۔
• نمبر، Braille، تیر، door-open، door-close یا alarm symbol کیا ہے۔
• علامت print ہے، etched ہے، translucent insert ہے یا الگ overlay پر ہے۔
• روشنی کی تقسیم پوری سطح پر ہے یا صرف ring/edge پر۔
• بٹن کی orientation درست ہے، خاص طور پر اوپر اور نیچے کے arrows میں۔

LOP میں اوپر اور نیچے کے تیر بظاہر معمولی تفصیل ہیں، مگر غلط symbol مسافروں کو غلط رہنمائی دے سکتا ہے۔ COP میں منزل نمبر کا font، رنگ یا tactile marking تبدیل کرنا بھی موجودہ پینل کی readability اور یکسانیت پر اثر ڈال سکتا ہے۔

صرف “white light” یا “red button” کافی شناخت نہیں ہے۔ ایک تصویر میں روشن حالت اور ایک تصویر بند حالت میں لیں، تاکہ lens، symbol اور illumination zone واضح ہو۔ اگر بٹن پر Braille یا ابھری ہوئی علامت موجود ہے تو اس کی موجودگی اور جگہ الگ سے درج کریں۔

Board codes اور connectors کی تصدیق کریں

Board code اور connector verification Schindler button replacement کا فیصلہ کن مرحلہ ہے، خصوصاً touch panels اور hall-call assemblies میں۔ ایک جیسے دکھائی دینے والے board مختلف signal protocol، pinout یا power arrangement رکھتے ہو سکتے ہیں۔

ریکارڈ کرنے کے لیے لازمی تفصیل

بورڈ یا بٹن اسمبلی اتارنے سے پہلے درج ذیل کی واضح تصاویر اور تحریری نوٹس تیار کریں:

• PCB پر لکھا ہوا مکمل part number۔
• revision number، barcode یا دوسرے شناختی labels۔
• بورڈ کے سامنے اور پیچھے کی تصویر۔
• تمام connectors کی قریب سے تصویر۔
• connector پر موجود marking، مثلاً CN، J یا دیگر label۔
• pins کی تعداد اور key/notch کی پوزیشن۔
• wiring harness کے رنگ اور connector میں داخل ہونے کی سمت۔
• ribbon cable ہو تو اس کی چوڑائی، contacts اور locking style۔
• board کے mounting holes اور display یا touch zones کی جگہ۔

کنیکٹر کی قسم کو صرف پنوں کی تعداد سے شناخت نہ کریں۔ دو connectors میں یکساں pins ہوں لیکن keying، pitch یا orientation مختلف ہو سکتی ہے۔ connector کو زور لگا کر فٹ کرنا pins، socket یا board کو نقصان پہنچا سکتا ہے۔

ہال کال میں touch display شامل ہو تو [3300 ٹچ ہال کال بٹن اور ڈسپلے بورڈ](/products/3300-touch-hall-call-button-display-board-elevator-parts/) جیسے متعلقہ ماڈیول کا تقابل کرتے وقت screen/window position، call symbol، بورڈ footprint اور connectors سب دیکھیں۔ تصاویر مفید اشارہ ہیں، لیکن پرانے اور نئے جز کے labels کی مطابقت بنیادی معیار رہتی ہے۔

بورڈ کوڈ دستیاب نہ ہو تو کیا کریں

اگر label مٹ چکا ہے یا board code نظر نہیں آ رہا تو آرڈر سے پہلے شناختی معلومات بڑھائیں:

1. پینل کی مکمل سامنے والی تصویر لیں۔
2. بٹن یا touch module کی پچھلی تصویر لیں۔
3. connector اور wiring کی الگ close-up تصاویر لیں۔
4. cut-out اور module dimensions ناپیں۔
5. لفٹ یا controller کی دستیاب service documentation سے model family کی تصدیق کریں۔
6. اگر ممکن ہو تو غیر متاثرہ اسی جیسے پینل سے part number ملائیں۔

اندازے کی بنیاد پر electronic board منگوانا خاص طور پر مہنگا اور تاخیر کا سبب بن سکتا ہے۔ نامکمل شناخت کی صورت میں اسے “ممکنہ match” سمجھیں، یقینی متبادل نہیں۔

تبدیلی کے بعد پینل کی جانچ کریں

درست part وصول ہونے کے بعد بھی کام مکمل نہیں ہوتا۔ تنصیب کے بعد بٹن کی میکانیکی، بصری اور عملی جانچ کریں۔ یہ جانچ منظور شدہ site procedures اور تربیت یافتہ personnel کے ذریعے ہونی چاہیے، کیونکہ لفٹ کا پینل safety-related نظام سے منسلک ہو سکتا ہے۔

بنیادی functional test

• پینل اور بٹن کو درست طور پر دوبارہ فٹ ہونے کی جانچ کریں۔
• بٹن bezel، clips اور cover میں کوئی ڈھیلا پن یا رگڑ نہ ہو۔
• Push button دبانے پر آزادانہ حرکت کرے اور واپس اپنی حالت میں آئے۔
• Touch button مقررہ سطح پر مستقل جواب دے۔
• درست illumination حالت چیک کریں: idle، selected یا call-registered۔
• COP میں متعلقہ فلور یا فنکشن درست رجسٹر ہو۔
• LOP میں مطلوبہ direction call صحیح ظاہر اور قبول ہو۔
• دروازہ کھولنے اور بند کرنے کے symbols والے بٹن ہوں تو ان کے افعال بھی جانچیں۔
• ساتھ کے بٹن، display اور indicators کی کارکردگی متاثر نہ ہوئی ہو۔
• پینل بند کرنے کے بعد دوبارہ test کریں، کیونکہ cover لگنے سے wiring یا button travel پر اثر پڑ سکتا ہے۔

تبدیلی کے بعد پیدا ہونے والے عام مسائل

اگر نیا بٹن روشن نہیں ہوتا مگر فنکشن کام کرتا ہے تو illumination circuit، LED polarity یا connector seating دیکھیں۔ اگر روشن ہوتا ہے مگر کال رجسٹر نہیں کرتا تو board code، terminal mapping یا touch interface مطابقت کی دوبارہ جانچ کریں۔ اگر بٹن مسلسل pressed دکھائی دیتا ہے تو غلط depth، misalignment یا clipping مسئلہ ہو سکتا ہے۔

خرابی کی تشخیص میں پرانے حصے کو تب تک الگ اور label کے ساتھ محفوظ رکھیں جب تک نیا حصہ درست کام نہ کرے۔ اس سے markings، connectors اور physical comparison کے لیے قابل اعتماد حوالہ موجود رہتا ہے۔

Button sourcing checklist

Schindler buttons یا متعلقہ board کی خریداری سے قبل یہ checklist مکمل کریں:

• [ ] پینل کی جگہ: COP یا LOP۔
• [ ] بٹن کا کام: فلور، اوپر، نیچے، door-open، door-close، alarm یا دیگر۔
• [ ] لفٹ اور پینل کی شناخت: دستیاب model family اور labels۔
• [ ] بٹن کی قسم: push، capacitive touch یا مکمل touch board۔
• [ ] مکمل part number اور board revision۔
• [ ] سامنے، پیچھے اور connector کی صاف تصاویر۔
• [ ] visible size، cut-out، depth اور mounting-hole measurements۔
• [ ] clip، screw، nut یا bracket کا طریقہ۔
• [ ] illumination type، رنگ اور روشن ہونے کا مطلوبہ انداز۔
• [ ] symbol، numeral، arrow، Braille اور orientation۔
• [ ] connector count، pin count، keying اور cable direction۔
• [ ] مطلوبہ quantity، جس میں آزمائشی یا یکساں پینلوں کے لیے اضافی مقدار بھی واضح ہو۔
• [ ] site پر replacement کے بعد functional test کا انتظام۔

خریداری کے لیے مفید درخواست کی مثال

سورسنگ ٹیم کو مختصر مگر مکمل درخواست یوں بھیجی جا سکتی ہے:

Schindler LOP کے لیے نیچے سمت کا touch call module درکار ہے۔ موجودہ board کا مکمل کوڈ، دونوں اطراف کی تصاویر، connector close-up، پینل cut-out اور illumination کی تصاویر منسلک ہیں۔ براہ کرم اسی شناخت کے مطابق مطابقت کی جانچ کریں۔

یہ انداز “ایک Schindler button چاہیے” جیسے مبہم پیغام کے مقابلے میں غلط part کے امکانات کم کرتا ہے۔ اگر متعدد عمارتوں یا maintenance contracts کے لیے خریداری ہو تو ہر variant کو الگ تصویر، code اور location reference کے ساتھ register میں رکھیں۔ ایک ہی بٹن کی مختلف revisions کو ایک ہی stock code میں ملانا بعد میں غلط dispatch کا سبب بن سکتا ہے۔

اکثر پوچھے جانے والے سوالات

کیا 3300 کا بٹن 3600 میں لگایا جا سکتا ہے؟

ممکن ہے، مگر صرف ماڈل نام کی بنیاد پر فیصلہ نہیں کیا جا سکتا۔ part number، board revision، mounting، illumination، connector اور panel layout ملنے چاہییں۔ خاص طور پر touch board اور hall-call assemblies میں مکمل verification ضروری ہے۔

کیا صرف خراب بٹن کا سامنے والا کیپ بدل سکتا ہے؟

یہ بٹن کے ڈیزائن پر منحصر ہے۔ بعض assemblies میں سامنے کا حصہ الگ ہو سکتا ہے، لیکن کئی push یا touch units میں مکمل module تبدیل کرنا پڑتا ہے۔ پچھلی ساخت اور fixing method دیکھے بغیر صرف cap آرڈر نہ کریں۔

بٹن کا سائز کیسے ناپیں؟

سامنے کا outer size، پینل cut-out، پچھلی گہرائی، پینل thickness اور fixing points الگ الگ ناپیں۔ صرف سامنے کے قطر سے صحیح replacement کی تصدیق نہیں ہوتی۔

اگر بٹن روشن ہے لیکن کام نہیں کرتا تو کیا اسے بدل دوں؟

ضروری نہیں۔ مسئلہ contact، wiring، connector، board یا controller-side signal میں بھی ہو سکتا ہے۔ پہلے خرابی کا مقام معلوم کریں، پھر بٹن یا اسمبلی تبدیل کرنے کا فیصلہ کریں۔

صحیح Schindler button sourcing کی بنیاد مکمل شناخت ہے، نہ کہ صرف ماڈل نام یا سامنے کی تصویر۔ Kelevator متعدد برانڈز کے لفٹ اسپیئر پارٹس کے لیے B2B خریداروں، ڈسٹری بیوٹرز اور maintenance contractors کے ساتھ کام کرتا ہے؛ خریداری کی درخواست میں اوپر دی گئی checklist، تصاویر اور board details شامل رکھنے سے مطابقت کی جانچ زیادہ واضح رہتی ہے۔
