Schindler پارٹس کی درست شناخت اور سورسنگ گائیڈ

Schindler parts کی درست خریداری کا بنیادی اصول صرف لفٹ کا برانڈ یا کیبن پر لگا نام دیکھنا نہیں، بلکہ نصب شدہ آلات کی مکمل شناخت کرنا ہے۔ ایک ہی عمارت میں Schindler کنٹرولر، ڈور آپریٹر، COP ڈسپلے اور وائرنگ کے مختلف ماڈلز یا بعد کی ریویژنز ہو سکتے ہیں۔ اس لیے پارٹ نمبر، بورڈ لیبل، کنیکٹر ترتیب، وولٹیج اور کمیونیکیشن تفصیل کو اصل خراب پرزے کے ساتھ ملانا ضروری ہے۔

پاکستان میں مینٹیننس کنٹریکٹرز، ماڈرنائزیشن ٹیموں اور B2B خریداروں کے لیے درست شناخت خاص طور پر اہم ہے، کیونکہ غلط بورڈ یا ڈور کنٹرولر بظاہر یکساں ہونے کے باوجود سسٹم میں کام نہیں کرتا۔ آرڈر سے پہلے واضح تصاویر، نام پلیٹ کی تفصیل، موجودہ پارٹ کا کوڈ، اور لفٹ کی ایپلی کیشن اکٹھی کریں۔ یہی معلومات قابلِ عمل کوٹیشن اور مناسب متبادل تلاش کرنے کی بنیاد بنتی ہیں۔

Schindler آلات کی فیملی کی شناخت

سب سے پہلے طے کریں کہ مطلوبہ حصہ لفٹ کے کس نظام سے تعلق رکھتا ہے: کنٹرول پینل، کار آپریٹنگ پینل، لینڈنگ فکسچر، ڈور آپریٹر، ڈرائیو، سینسر، یا سیفٹی سرکٹ۔ “Schindler spare part” جیسی عمومی درخواست کافی نہیں ہوتی، کیونکہ مختلف آلات میں ایک جیسے دکھنے والے مگر مختلف فنکشن والے پرزے استعمال ہو سکتے ہیں۔

شناخت کے لیے درج ذیل معلومات ریکارڈ کریں:

• لفٹ یا کنٹرول سسٹم کی ماڈل فیملی، مثلاً 3300 یا 3600۔
• کنٹرولر کابینہ، ڈور آپریٹر یا بورڈ پر موجود مکمل لیبل۔
• پارٹ نمبر، آئی ڈی نمبر، سیریل نمبر اور ریویژن نمبر۔
• پرزے کا مقام: مشین روم، کنٹرول پینل، کار ٹاپ، کار پینل یا لینڈنگ ڈور۔
• خرابی کی نوعیت اور موجودہ فالٹ کوڈ، اگر دستیاب ہو۔
• سامنے اور پیچھے دونوں طرف سے صاف تصاویر، خاص طور پر کنیکٹرز اور لیبل کی۔
• اصل بورڈ یا اسمبلی کی پیمائش، سکرو ہولز اور فکسنگ پوائنٹس۔

صرف لفٹ کے ماڈل نام پر انحصار نہ کریں۔ ایک ہی ماڈل فیملی میں مختلف سالوں، مارکیٹس یا کنفیگریشنز کے لحاظ سے کنٹرول الیکٹرانکس بدل سکتے ہیں۔ پرزہ تبھی موزوں سمجھا جائے جب اس کی عملی مطابقت، نہ کہ صرف ظاہری مشابہت، ثابت ہو۔

فنکشن سے شناخت شروع کریں

اگر پرزے کا نام معلوم نہیں تو اس کے کام کو بیان کریں۔ مثال کے طور پر:

• دروازہ بند ہونے سے پہلے بار بار واپس کھلتا ہے۔
• کار پینل کی منزلیں یا سمت کے اشارے ظاہر نہیں ہوتے۔
• کنٹرولر میں مخصوص بورڈ پر انڈیکیٹرز بند ہیں۔
• لینڈنگ کال رجسٹر نہیں ہو رہی۔
• ڈور موٹر حرکت نہیں کر رہی یا رفتار غیر معمولی ہے۔

یہ معلومات سپلائر کو متعلقہ اسمبلی اور ممکنہ معاون اجزا، مثلاً سینسر، پاور سپلائی یا ہارنس، الگ کرنے میں مدد دیتی ہیں۔ تاہم فالٹ کوڈ بذاتِ خود پارٹ تبدیل کرنے کا حتمی ثبوت نہیں؛ وائرنگ، پاور، انٹرلاک اور سافٹ ویئر کنفیگریشن بھی جانچیں۔

عام کنٹرول اور ڈور اجزا

Schindler لفٹ سسٹم میں کنٹرول اور ڈور سے متعلق اجزا سب سے زیادہ شناختی توجہ مانگتے ہیں، کیونکہ ان کے درمیان رابطہ اور پاور کی ضروریات عموماً مخصوص ہوتی ہیں۔

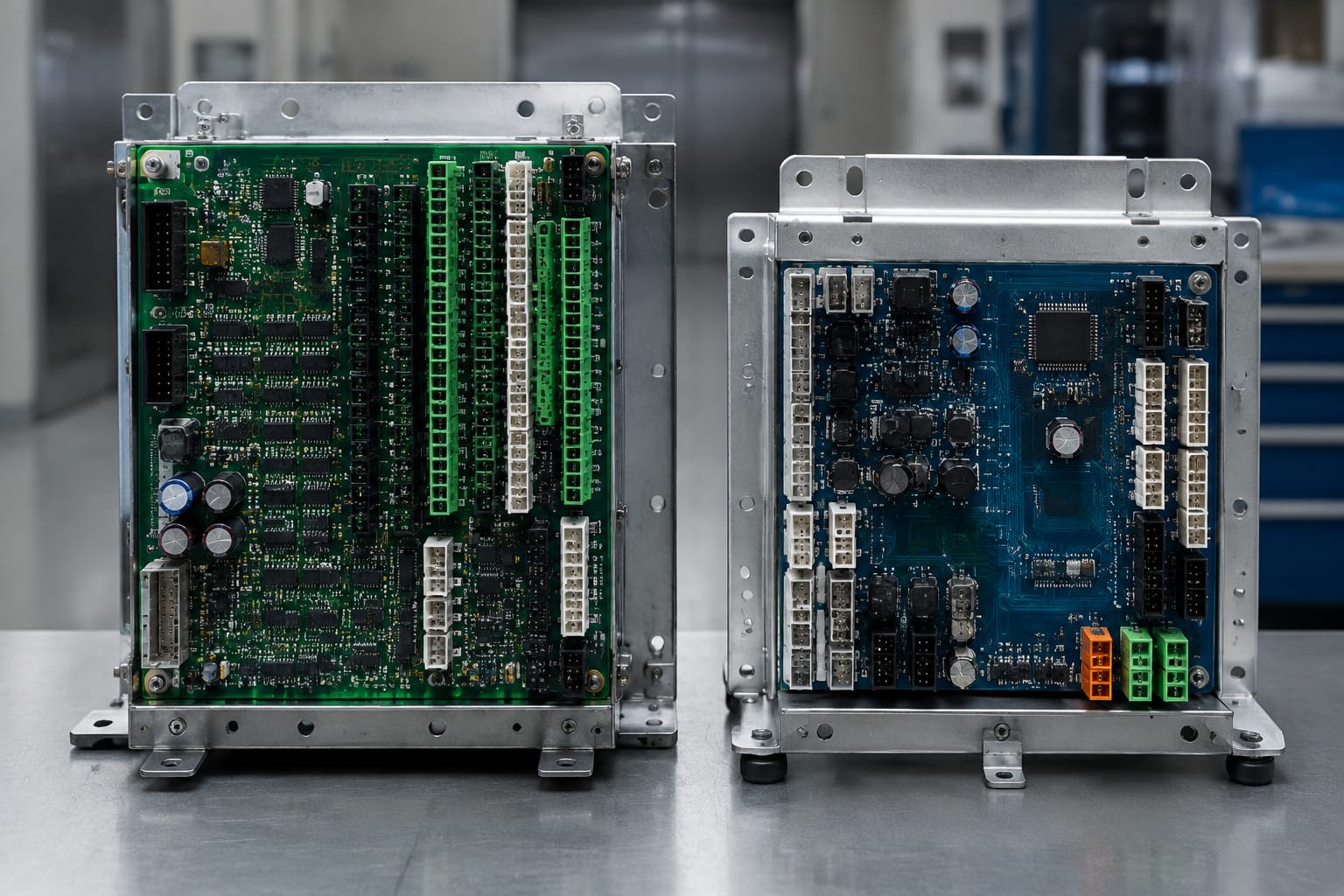

کنٹرول بورڈ کی تبدیلی میں سب سے عام غلطی صرف اسی جیسے دکھنے والے بورڈ کو منتخب کرنا ہے۔ دو بورڈز کی چوڑائی، رنگ اور کنیکٹر پوزیشن ایک جیسی ہو سکتی ہے، مگر ان کے پن فنکشن، فرم ویئر، کمیونیکیشن پروٹوکول یا ایپلی کیشن مختلف ہو سکتی ہے۔

کار پینل سے متعلق اجزا کے لیے صرف ڈسپلے کی شکل کافی شناخت نہیں ہے۔ بٹن لے آؤٹ، مطلوبہ منزلوں کی تعداد، ایمرجنسی فنکشن، بیک لائٹنگ اور موجودہ ہارنس سے کنکشن بھی دیکھیں۔ متعلقہ انتخاب کے لیے [3300 اور 3600 کار پینل ڈسپلے بورڈ](/products/3300-3600-elevator-cop-display-board-id-lift-parts/) کی فہرست دیکھتے وقت اصل بورڈ کے کوڈ اور کنیکٹرز سے براہ راست موازنہ کریں۔

ڈور سسٹم میں مکمل اسمبلی دیکھیں

ڈور آپریٹر کے مسئلے میں خرابی ہمیشہ کنٹرولر میں نہیں ہوتی۔ بیلٹ، موٹر، انکوڈر، مکینیکل رگڑ، ڈور لاک، فوٹو سیل یا ہارنس بھی اسی قسم کی علامات دے سکتے ہیں۔ کنٹرولر منتخب کرنے سے پہلے یہ ریکارڈ کریں:

• دروازہ کار کا ہے یا لینڈنگ کا، اور کون سا دروازہ متاثر ہے۔
• موٹر اور کنٹرولر کے موجودہ لیبل کیا کہتے ہیں۔
• کنٹرولر پر کتنے کنیکٹر ہیں اور ہر ایک کی شکل کیا ہے۔
• سینسر یا انکوڈر کنکشن الگ ہے یا ہارنس میں شامل ہے۔
• آیا پرانا یونٹ مرمت، ٹیسٹ یا تبدیل کرنے کے قابل ہے۔

اگر مطلوبہ حصہ 3300 ڈور سسٹم سے متعلق ہو تو [3300 ڈور آپریٹر کنٹرولر](/products/door-operator-controller-3300-elevator-parts/) کو صرف ماڈل نام کی بنیاد پر منتخب نہ کریں؛ اصل یونٹ کی شناختی تفصیل اور وائرنگ ترتیب لازماً ملائیں۔

بورڈ لیبل اور پارٹ کوڈ کیسے پڑھیں

کسی الیکٹرانک پرزے پر ایک سے زیادہ نمبر ہو سکتے ہیں۔ ان میں سے ہر نمبر خریداری کے لیے برابر اہم نہیں ہوتا۔ ایک نمبر مینوفیکچرنگ بیچ، دوسرا اسمبلی نمبر، تیسرا بورڈ ریویژن اور چوتھا سافٹ ویئر یا انسپکشن حوالہ ہو سکتا ہے۔

عمومی طور پر لیبل پر یہ تفصیلات تلاش کریں:

1. پارٹ نمبر یا اسمبلی نمبر: عموماً بنیادی شناختی حوالہ ہوتا ہے۔ مکمل کوڈ، تمام حروف، ہائفن اور لاحقوں سمیت نوٹ کریں۔
2. ریویژن: Rev، Version یا اس سے ملتی عبارت کے ساتھ درج ہو سکتا ہے۔ معمولی نظر آنے والا فرق بھی اہم ہو سکتا ہے۔
3. سیریل نمبر: ٹریس ایبلٹی کے لیے مفید ہے، مگر ہمیشہ درست متبادل منتخب کرنے کا بنیادی نمبر نہیں ہوتا۔
4. تاریخ یا بیچ کوڈ: مخصوص مینوفیکچرنگ گروپ کی طرف اشارہ دے سکتا ہے، مگر اس کی تشریح پارٹ نمبر کے بغیر نہ کریں۔
5. پاور ریٹنگ: ان پٹ وولٹیج، AC/DC نوعیت، فریکوئنسی یا کرنٹ کی تفصیل ہو سکتی ہے۔
6. سافٹ ویئر یا فرم ویئر شناخت: بعض کنٹرول اجزا میں کامیاب تبدیلی کے لیے یہ معلومات متعلق ہو سکتی ہے۔

لیبل دھندلا ہو تو اسے پڑھنے کا اندازہ لگا کر آرڈر نہ کریں۔ اچھی روشنی میں قریب سے تصویر لیں، زاویہ بدل کر دوبارہ تصویر بنائیں، اور بورڈ کی سلک اسکریننگ یا بارکوڈ کے قریب موجود متن بھی دیکھیں۔ کوڈ کا صرف ایک حرف غلط پڑھنے سے غیر موزوں Schindler parts منتخب ہو سکتے ہیں۔

کوڈ ملنے کے باوجود کیا دیکھنا ہے

مکمل پارٹ نمبر مل جانا بہترین آغاز ہے، مگر آخری تصدیق نہیں۔ آرڈر سے پہلے یہ سوالات بھی حل کریں:

• کیا پرانے اور مطلوبہ یونٹ کی ریویژن ایک ہے؟
• کیا کنیکٹرز کی تعداد، جنس اور پن ترتیب یکساں ہے؟
• کیا بورڈ کے سکرو ہول اور اینٹی اسٹیٹک فریم سے فٹ ہوں گے؟
• کیا تبدیلی کے بعد پیرامیٹر، پروگرامنگ یا سیٹنگ درکار ہو گی؟
• کیا یہ یونٹ کسی دوسرے ماڈیول کے ساتھ جوڑا ہوا ہے؟
• کیا موجودہ بورڈ پر کسی ترمیم، جمپر یا اضافی ہارنس کے آثار ہیں؟

کبھی کبھی بورڈ پر موجود نمبر PCB کا خام نمبر ہوتا ہے، مکمل فنکشنل اسمبلی کا پارٹ نمبر نہیں۔ اس صورت میں بیرونی لیبل، پیکنگ لیبل یا کنٹرولر دستاویز میں درج اسمبلی حوالہ زیادہ موزوں شناخت فراہم کر سکتا ہے۔

3300 اور 3600 ایپلی کیشنز کا موازنہ

3300 اور 3600 کا نام سن کر یہ فرض نہیں کرنا چاہیے کہ ہر متعلقہ کنٹرول یا ڈسپلے پارٹ ایک دوسرے کا متبادل ہے۔ دونوں فیملیز کی ایپلی کیشن، انسٹال شدہ کنفیگریشن اور جزوی ریویژن میں فرق ہو سکتا ہے۔ درست فیصلہ اصل آلات کی شناخت پر ہوتا ہے۔

یہ جدول عمومی جانچ کا فریم ورک ہے، ماڈل کے اندر ہر ممکن کنفیگریشن کی فہرست نہیں۔ خاص طور پر سیکنڈ ہینڈ، ماڈرنائزڈ یا کئی مرتبہ مرمت شدہ لفٹوں میں اصل تنصیب، ابتدائی ماڈل نام سے مختلف ہو سکتی ہے۔

3300 یا 3600 کنٹرول الیکٹرانکس کی تلاش میں [3300 اور 3600 لفٹ کنٹرول بورڈز](/products/3300-3600-elevator-control-board-id-lift-parts/) کا انتخاب کرتے وقت موجودہ یونٹ کے سامنے اور پیچھے کی تصویر کے ساتھ پارٹ کوڈ بھی ملا کر دیکھیں۔ صرف “3300/3600 compatible” کی عمومی عبارت کو تکنیکی تصدیق نہ سمجھیں۔

ریویژن اور کنیکٹرز کی جانچ

ایک پارٹ نمبر کی مختلف ریویژنز بعض صورتوں میں قابلِ تبادلہ ہو سکتی ہیں، مگر یہ اصول ہر جزو پر لاگو نہیں ہوتا۔ نئی ریویژن میں کنیکٹر کا مقام، پن فنکشن، کمپوننٹ ویلیو، فرم ویئر، یا حفاظتی سرکٹ بدل سکتا ہے۔ اسی طرح پرانی ریویژن کو نئے سسٹم میں لگانے سے رابطہ یا کنفیگریشن مسئلہ سامنے آ سکتا ہے۔

کنیکٹر موازنہ کرتے وقت درج ذیل باتیں لکھیں:

• کنیکٹر کی مجموعی تعداد۔
• ہر کنیکٹر کی پن گنتی۔
• پلگ کی شکل، لاکنگ ٹیب اور کلید بندی۔
• کنیکٹر کا بورڈ پر مقام۔
• کیبل کا نکلنے کا رخ اور ہارنس کی پہنچ۔
• الگ ارتھ یا شیلڈ کنکشن کی موجودگی۔
• فلیٹ کیبل، پلگ ٹرمینل یا سکرو ٹرمینل کی قسم۔

صرف تصویر میں کنیکٹر گن لینا کافی نہیں۔ بعض کنیکٹر ایک جیسے ہوتے ہیں مگر ان کے پن مختلف سگنلز کے لیے مقرر ہوتے ہیں۔ جب مناسب تکنیکی دستاویز دستیاب نہ ہو تو پرانے جزو، اصل ہارنس اور سسٹم ڈایاگرام کی بنیاد پر تربیت یافتہ ٹیکنیشن سے تصدیق کروانا بہتر ہے۔

فزیکل فٹ اور فنکشنل فٹ الگ چیزیں ہیں

فزیکل فٹ کا مطلب ہے کہ پارٹ اپنی جگہ لگ جاتا ہے، ماؤنٹنگ ہول ملتے ہیں اور پلگ جڑ جاتا ہے۔ فنکشنل فٹ کا مطلب ہے کہ پارٹ درست پاور، سگنلز، کمیونیکیشن اور کنٹرول منطق کے ساتھ نظام میں کام کرتا ہے۔ خریداری کی منظوری کے لیے دونوں کی تصدیق ضروری ہے۔

وولٹیج اور کمیونیکیشن تفصیل کی تصدیق

غلط وولٹیج یا غلط کمیونیکیشن انٹرفیس کی وجہ سے نیا پرزہ لگنے کے باوجود مسئلہ برقرار رہ سکتا ہے، اور بعض حالات میں مزید خرابی کا خطرہ بھی ہوتا ہے۔ لیبل یا دستاویز سے ہمیشہ درج ذیل تفصیل چیک کریں:

• پاور ان پٹ AC ہے یا DC۔
• نامیاتی وولٹیج اور قابلِ قبول رینج کیا ہے۔
• جہاں متعلق ہو، فریکوئنسی کیا درج ہے۔
• کنٹرول یا کمیونیکیشن بس کی قسم کیا ہے۔
• انٹرفیس سیریل، مخصوص بس، خشک رابطہ، یا کسی دوسرے طریقے پر مبنی ہے۔
• سینسر، ڈسپلے یا موٹر کے لیے الگ پاور آؤٹ پٹ موجود ہے یا نہیں۔
• شیلڈنگ اور گراؤنڈنگ کی کیا ضرورت ہے۔

وولٹیج کی تصدیق صرف مین سپلائی دیکھ کر نہ کریں۔ بورڈ یا ماڈیول اکثر داخلی پاور سپلائی سے کم وولٹیج DC پر چلتا ہے، جبکہ اسی کابینہ میں زیادہ وولٹیج والے اجزا بھی موجود ہوتے ہیں۔ میٹر سے پیمائش صرف محفوظ طریقہ کار، مناسب آلات اور اہل عملے کے ذریعے کی جائے۔

کمیونیکیشن سے متعلق تفصیل خاص طور پر COP، لینڈنگ انڈیکیٹر، کنٹرول بورڈ اور ڈور ماڈیول میں اہم ہے۔ اگر نیا جزو برقی طور پر پاور لے رہا ہو مگر ڈیٹا رابطہ مختلف ہو، تو ڈسپلے، کال رجسٹریشن یا ڈور آپریشن درست نہیں ہو گا۔

سپلائر کی دستاویز کا جائزہ لیں

قابلِ اعتماد سورسنگ میں پرزے کی تصویر کے علاوہ وضاحت طلب تکنیکی تفصیل بھی اہم ہے۔ سپلائر سے ایسی دستاویز یا معلومات مانگیں جو آپ کے موجودہ جزو کے ساتھ قابلِ موازنہ ہو، مثلاً پارٹ نمبر، ریویژن، کنیکٹر تصاویر، فزیکل پیمائش اور قابلِ اطلاق ماڈل حوالہ۔

سپلائر کی پیش کردہ معلومات کا جائزہ لیتے وقت یہ دیکھیں:

• کیا پارٹ نمبر مکمل اور پڑھنے کے قابل دیا گیا ہے؟
• کیا تصویر اصل یونٹ یا نمائندہ تصویر ہونے کے فرق کو واضح کرتی ہے؟
• کیا ریویژن یا کنیکٹر فرق کی نشاندہی موجود ہے؟
• کیا حالت واضح ہے، مثلاً نیا، استعمال شدہ، مرمت شدہ یا متبادل؟
• کیا شامل اور غیر شامل اجزا واضح ہیں، جیسے ہارنس، فریم، ڈسپلے یا سافٹ ویئر؟
• کیا آپ اپنی موجودہ تصاویر اور کوڈ کے ساتھ مطابقت پر سوال کر سکتے ہیں؟
• کیا آرڈر دستاویز میں منظور شدہ پارٹ کی شناخت درج ہو گی؟

Kelevator ملٹی برانڈ لفٹ اسپیئر پارٹس B2B امپورٹرز، ڈسٹری بیوٹرز، مینٹیننس کنٹریکٹرز اور OEM خریداروں کو فراہم کرتا ہے۔ اس قسم کی خریداری میں درخواست کے ساتھ واضح پارٹ کوڈ، تصاویر اور ایپلی کیشن کی تفصیل دینے سے تکنیکی موازنہ زیادہ بامعنی بنتا ہے۔

دستاویز کی حدود سمجھیں

کسی فہرست میں ماڈل کا حوالہ اس بات کی مکمل ضمانت نہیں کہ پرزہ ہر تنصیب میں براہ راست لگ جائے گا۔ خاص طور پر جب لیبل غائب ہو، بورڈ میں پہلے سے تبدیلی ہوئی ہو، یا سسٹم کی کنفیگریشن معلوم نہ ہو، تو دستاویز کو ابتدائی فلٹر کے طور پر استعمال کریں۔ حتمی مطابقت کے لیے نصب شدہ پرزے سے براہ راست موازنہ کریں۔

آخری سورسنگ چیک لسٹ

آرڈر جاری کرنے سے پہلے یہ چیک لسٹ مکمل کریں:

• [ ] مطلوبہ جزو کا کام اور مقام واضح ہے۔
• [ ] لفٹ یا آلات کی فیملی شناخت ہو چکی ہے۔
• [ ] موجودہ پارٹ کا مکمل نمبر ریکارڈ کیا گیا ہے۔
• [ ] بورڈ یا اسمبلی کا ریویژن نوٹ کیا گیا ہے۔
• [ ] سامنے، پیچھے، لیبل اور کنیکٹرز کی تصاویر دستیاب ہیں۔
• [ ] کنیکٹر گنتی، پن ترتیب اور ماؤنٹنگ پوائنٹس ملائے گئے ہیں۔
• [ ] پاور وولٹیج اور کمیونیکیشن تفصیل کی تصدیق کی گئی ہے۔
• [ ] کسی ضروری ہارنس، سینسر، ڈسپلے یا پروگرامنگ کی ضرورت پر غور کیا گیا ہے۔
• [ ] پارٹ کی حالت اور شامل لوازمات واضح ہیں۔
• [ ] تنصیب، سیفٹی جانچ اور کمیشننگ کے لیے اہل ٹیکنیشن مقرر ہے۔

غلط Schindler parts آرڈر ہونے کی صورت میں سب سے عام نقص صرف مالی نہیں بلکہ لفٹ بند رہنے کا اضافی وقت، دوبارہ تشخیص، اور تنصیب کے دوران غیر ضروری خطرہ ہے۔ اس چیک لسٹ کو خریداری کی درخواست کے ساتھ شامل کرنے سے مینٹیننس اور سورسنگ ٹیم ایک ہی تکنیکی حوالہ استعمال کر سکتی ہے۔

درست اگلا قدم یہ ہے کہ پرانے پرزے کی واضح تصاویر، مکمل لیبل، ریویژن، کنیکٹرز اور لفٹ ایپلی کیشن کی تفصیل ایک فائل میں جمع کریں، پھر اسی بنیاد پر تکنیکی طور پر قابلِ موازنہ Schindler part منتخب کریں۔
